DME64N/DME24NРуководство пользователя
Connecting to an External De
vice
Remote Connection ([REMOTE] Connector)
29
96kHz
88.2kHz
48kHz
44.1kHz
EXT.
CLOCK
MID
MASTER
NETWORK
PEAK
SIGNAL
PEAK
SIGNAL
IN
OUT
SCENE NUMBER
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
96kHz
88.2kHz
48kHz
44.1kHz
EXT.
CLOCK
MID
MASTER
NETWORK
PEAK
SIGNAL
PEAK
SIGNAL
IN
OUT
SCENE NUMBER
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
DME64N/24N
REMOTE
REMOTE
Ethernet Cable
Switching
Hub
Digital Mixer
DME64N/24N

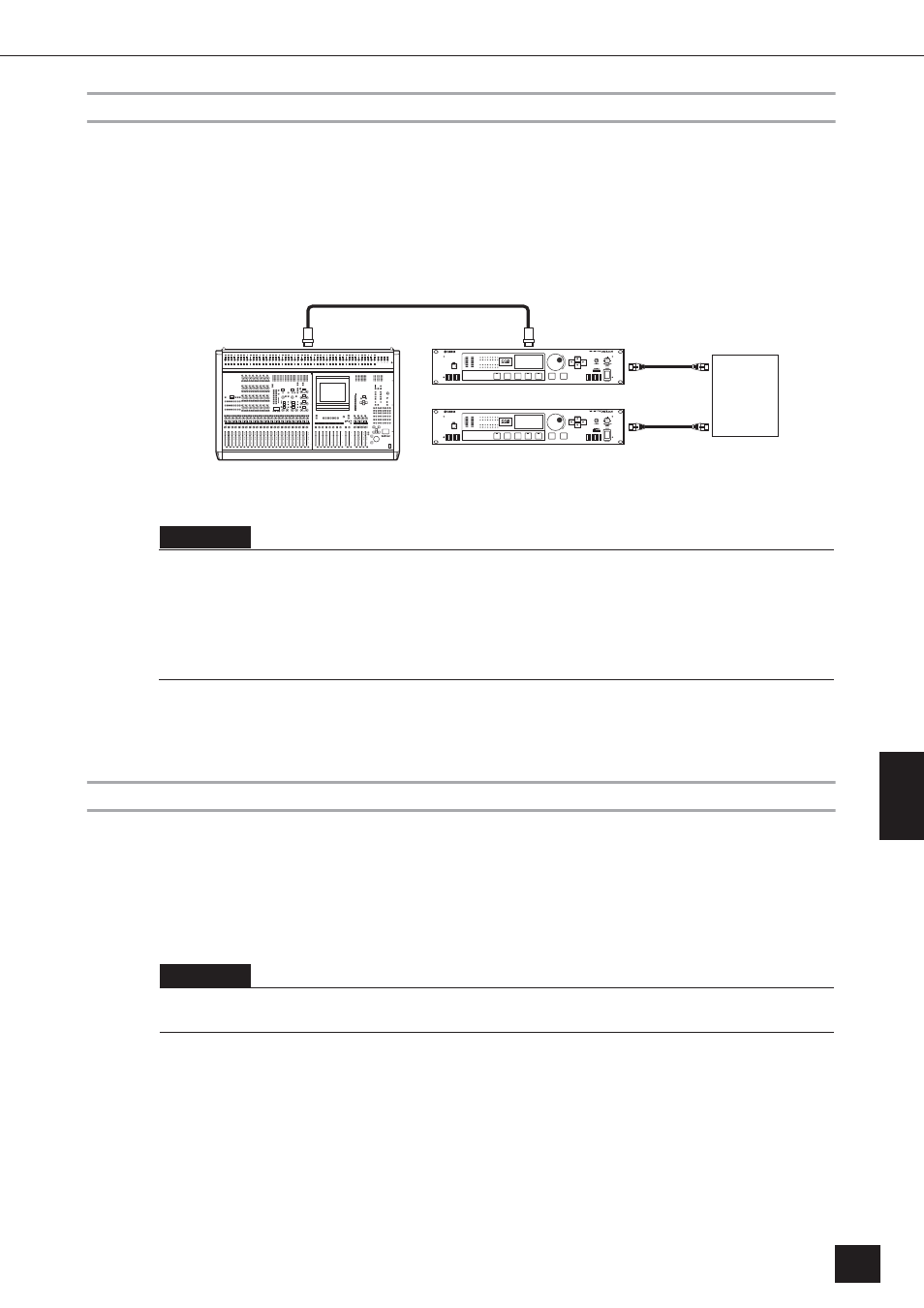

Управление внутренними предварительными НЧ-усилителями DME24N с цифрового микшера.
Установками внутреннего предварительного НЧ-усилителя устройства DME24N можно управлять дис-
танционно с цифрового микшера, такого как Yamaha PM5D или DM2000.
Подсоедините цифровой микшер к коннектору [REMOTE] серии DME и воспользуйтесь кабелем
Ethernet для выполнения подключения коннекторов [NETWORK] серии DME. Устройствами серии
DME можно управлять как AD8HR с цифрового микшера. Можно управлять коэффициентом усиления
и фантомным питанием (+48 В).
9-контактный кабель D-SUB
(межзвеньевой кроссовер)
ophle)`mhe
• В пределах каждой группы устройств можно подключить только один микшер.
• Цифровой микшер можно подключить к любому устройству DME или как мастер группы или как ведомое устройство.
• ID номер устройства серии DME, управляемого дистанционно, указывается из приложения DME Designer. Для получения до-
полнительной информации о выполнении данной установки, см. “Руководство пользователя программы DME Designer.”
• При прерывании соединения между устройствами серии DME, будет невозможно обмениваться информацией с устройствами
DME номера ID, следующим за отключенным DME.
• Изменяющийся диапазон GAIN отличается у AD8HR и DME24N. Невозможно использовать микшер для указания значения,
превышающего изменяющийся диапазон устройства DME24N.
Управление DME64N/24N с внешнего устройства
Можно дистанционно управлять DME64N/24N с подключенного контроллера, совместимого с RS-
232C или RS-422, такого как контроллера компаний AMX или Crestron.
При подключении удаленного контроллера через RS-232C или RS-422, обязательно установите пара-
метр “Remote” вкладки “MISC” экрана “Utility” (см. руководство на стр. 49) для соответствия подключа-
емому контроллеру. Кроме того, не изменяйте данный параметр, когда подключено данное устройство.
Это может привести к поломке устройства.
ophle)`mhe
См. раздел “Технические характеристики протокола дистанционного управления DME” на сайте Yamaha для получения дополни-
тельной информации о протоколах связи, для управления DME64N/24N с внешнего устройства (таких как, например компаний
AMX или Crestron). http://www.yamahaproaudio.com/
Дистанционное подключение (Разъем [REMOTE])
По
дк
лю
чение
внешнег
о
у
стройств
а
Ethernet кабель
Цифровой
микшер
