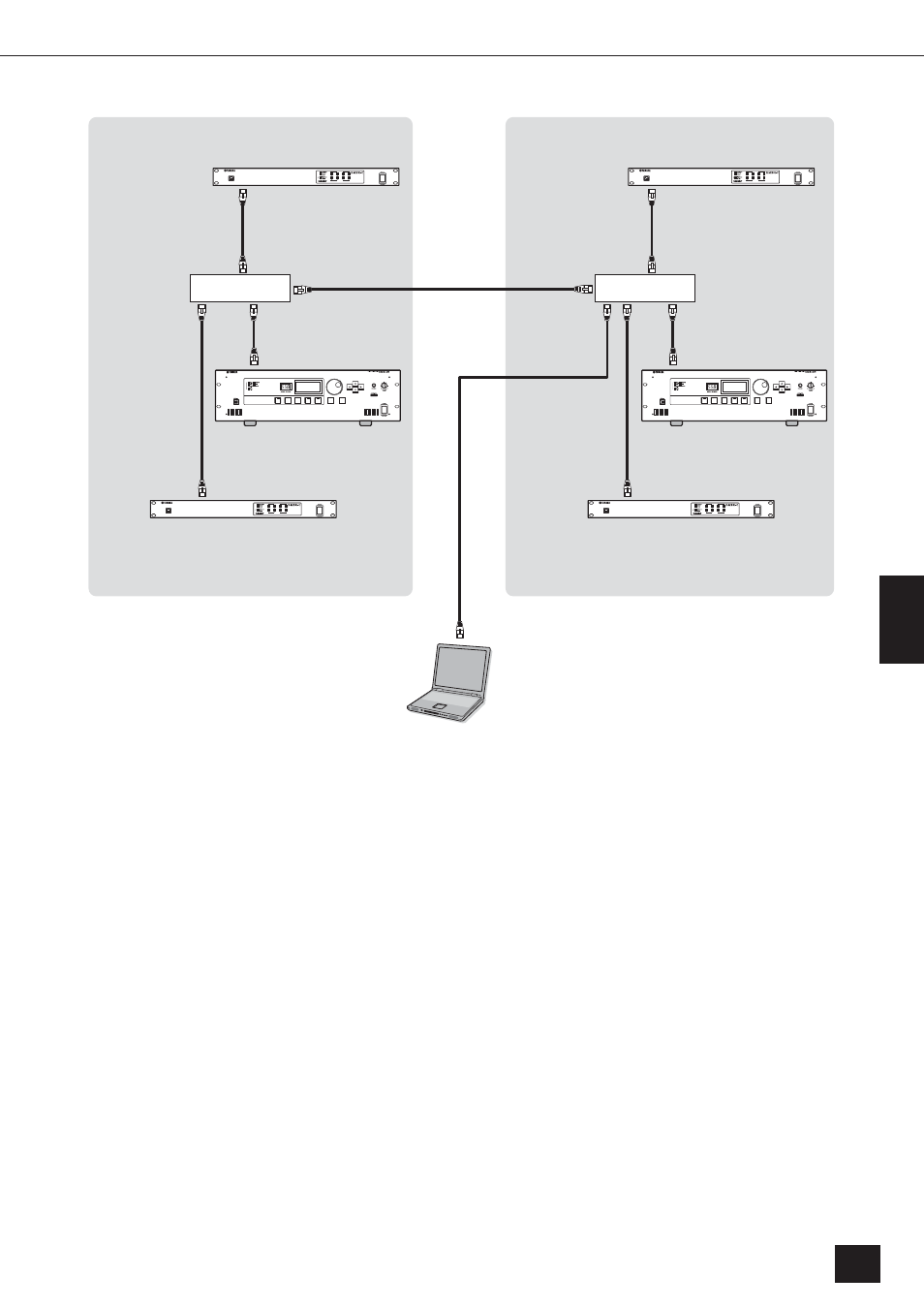

Подключение нескольких групп устройств
Группа устройств 1
Группа устройств 2
Мастер группы
Мастер группы
Кабель Ethernet
Кабель Ethernet
Кабель Ethernet
Кабель Ethernet
Коммутирующий
концентратор
Коммутирующий
концентратор
Прямой кабель
Ethernet
Прямой кабель
Ethernet
Прямой кабель
Ethernet
DME Satellite
(адрес IP: 192.168.0.2)
DME Satellite
(адрес IP: 192.168.0.3)
Компьютер
(IP адрес: 192.168.0.1)
DME64N/24N
(IP адрес: 192.168.0.100)
(ID Мастера: 2)
DME64N/24N
(IP адрес: 192.168.0.200)
(ID Мастера: 3)
DME Satellite
(адрес IP: 192.168.0.40)
(ID Мастера: 2)
DME Satellite
(адрес IP: 192.168.0.10)
(ID Мастера: 3)
