Preparation
I/O Card Installation
21
Guide Rail
Действия по установке платы I/O
1. Убедитесь, что DME64N/24N выключен.
Если прибор включен, выключите его.

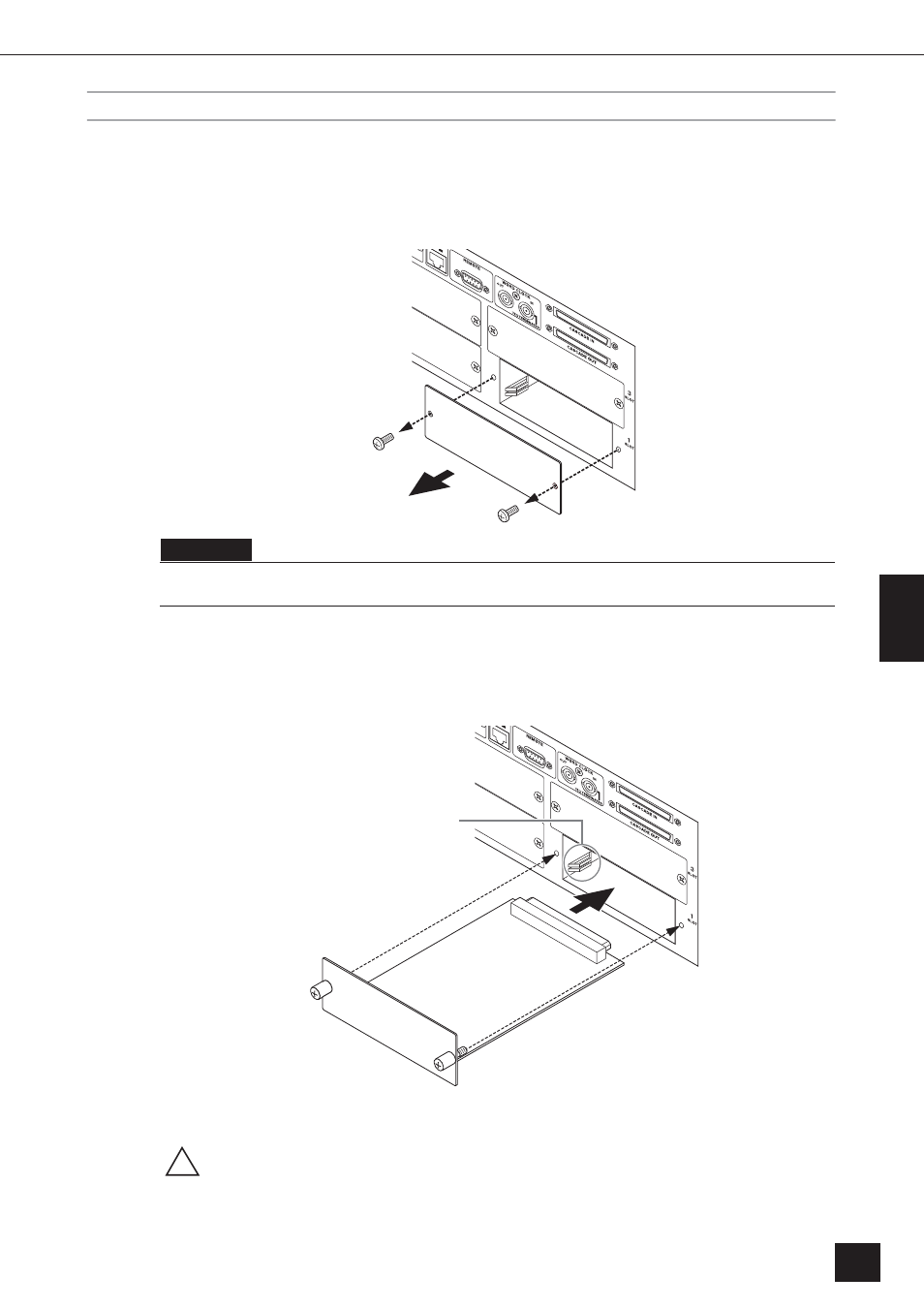

2. Отпустите два винта слота платы и снимите крышку слота, как указано на
диаграме.
ophle)`mhe
Крышку слота и винты необходимо заново прикрепить, если плата I/O будет позже вытаскиваться из слота, поэтому храните ее в
надежном месте.
3. Вставьте плату I/O в разъемы по направляющим, как указано на схеме и
вставьте плату в разъем.
Обязательно до конца вставляйте плату в слот, для обеспечения надежного контакта с разъемом слота.
4. Закрепите плату соответствующими винтами.
!
ОСТОРОЖНО
Обязательно надежно затяните винты. Если винты не затянуть, может не быть надлежащего кон-
такта, что может привести к неполадкам или поломке.
Установка платы I/O
У
становка
Направляющие
рельсы
