DME64N/DME24NРуководство пользователя
P
anel Operation and Displa
ys
Main Display
35
3
1
2
6
4
3
5
7

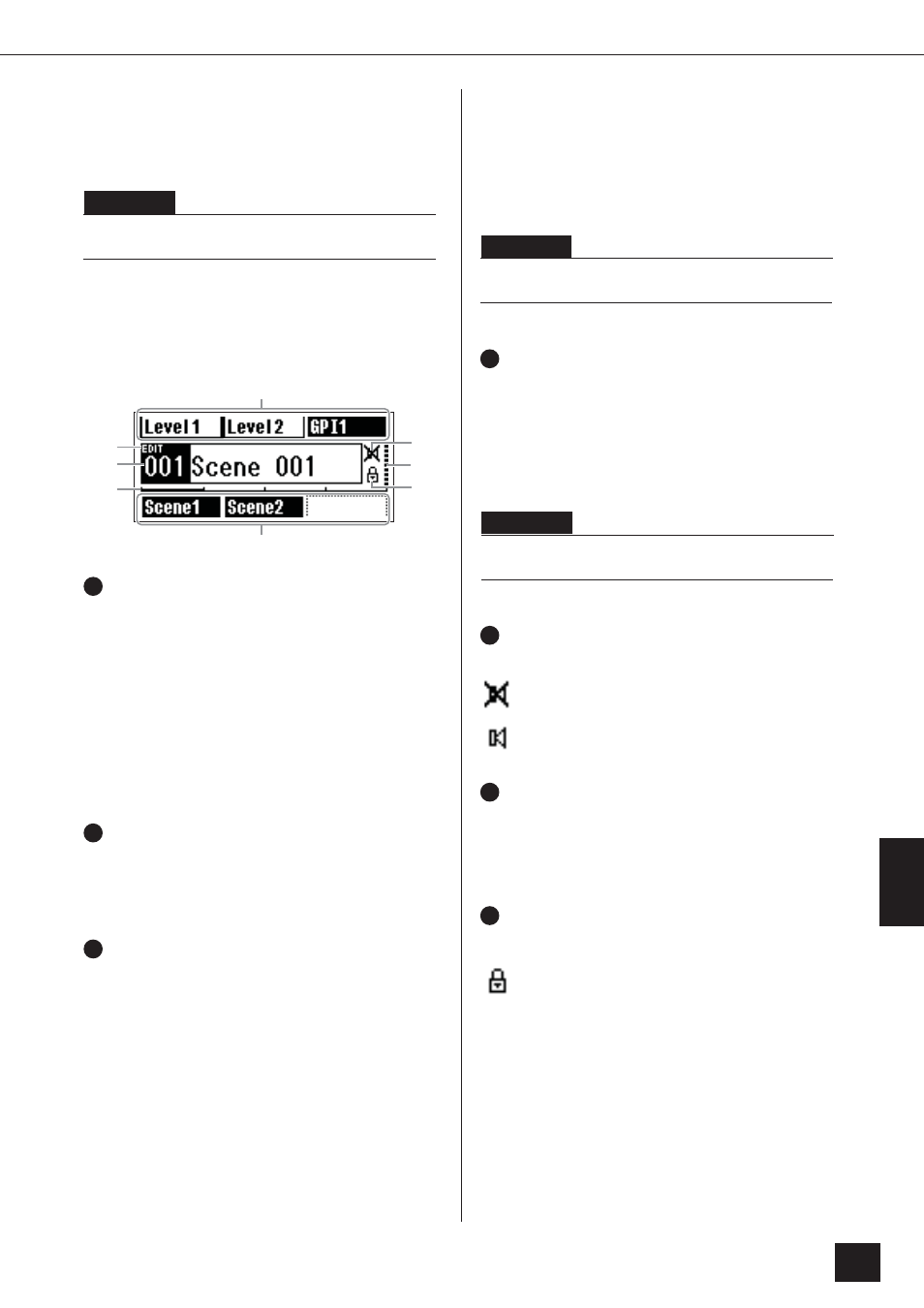

Основной экран
Через несколько секунд после включения появится
основной экран. На основном экране отобразится
информация о текущей сцене.
ophle)`mhe
Ничего не отобразится на экране, если не сохранены данные сцены
в памяти сцены устройства DME64N/24N (это тот случай, когда,
например, устройство первоначально отгружено).
Из панели управления DME64N/ 24N или ICP1
можно изменить до 24 параметров. Одновременно
отображаются шесть параметров на основном экране.
1
Информация о сцене
Текущий номер сцены и название. Названия сцен
можно вводить при помощи приложения DME
Designer.
В имени сцены может отображаться максимум 12
однобайтных символов (Roman).При необходимости
использовать двубайтные символы для таких языков
как японский, общее количество отображаемых симво-
лов соответственно сократится.
При включении, последняя сцена, выбранная до вы-
ключения, вызывается автоматически.
2
Индикатор редактирования
при изменении параметра после вызова сцены,
появится точка на индикаторе номера сцены и слово
“EDIT” появится на экране.
3
Имена кнопок, определенных пользо-
вателем
Отображает кнопки, определенные пользователем.
Кнопки указываются при помощи приложения DME
Designer. Установки “No Assign” в приложении DME
Designer отображаются как пунктирные линии. При
выборе [Parameter Value Edit], на экране будет сплош-
ная линия. При выборе [Direct Parameter Value], [Scene
Change], [GPI Out], или [Play Wav File], экран будет
инвертирован. Для управления можно активировать до
24 кнопок, но на экране отображается только шесть.
Нажмите кнопку [HOME] для переключения на другие
доступные страницы кнопки. В имени кнопки может
отображаться максимум 8 однобайтных символов
(Roman). При необходимости использовать двубайт-
ные символы для таких языков как японский, общее
количество отображаемых символов соответственно
сократится.
Кнопки выбираются для редактирования нажатием
кнопок курсора
[ ][ ][ ][ ]
для выбора
кнопки, и нажатием [ENTER].
ophle)`mhe
Установки кнопки, определенной пользователем являются общими
для группы устройств.
4
Линейка прокрутки страницы
Линейка прокрутки указывает на отображение теку-
щей страницы параметров. Доступны 4 страницы и
линейка прокрутки перемещается на одну позицию
вправо при каждом нажатии кнопки [HOME] и вы-
бирается новая страница параметров, а затем возвра-
щается в крайнее левое положение при достижении
крайнего правого положения.
ophle)`mhe
Работа линейки прокрутки не зависит от каждого устройства
DME64N/ DME24N и не связана с работой группы устройств.
5
Индикатор Mute
Отображает текущий статус режима mute ON/OFF
: Mute ВКЛ
: Mute ВЫКЛ
6
Индикатор уровня выходного сигнала
Отображает текущий уровень выходного сигнала с
шагом 10.
Чем длиннее “полоса”, тем выше уровень выходного
сигнала.
7
Значок закрытия панели
Данный значок появляется при включении функции
замка панели.
:Включен замок панели (Элементы управления панелью
закрыты)
