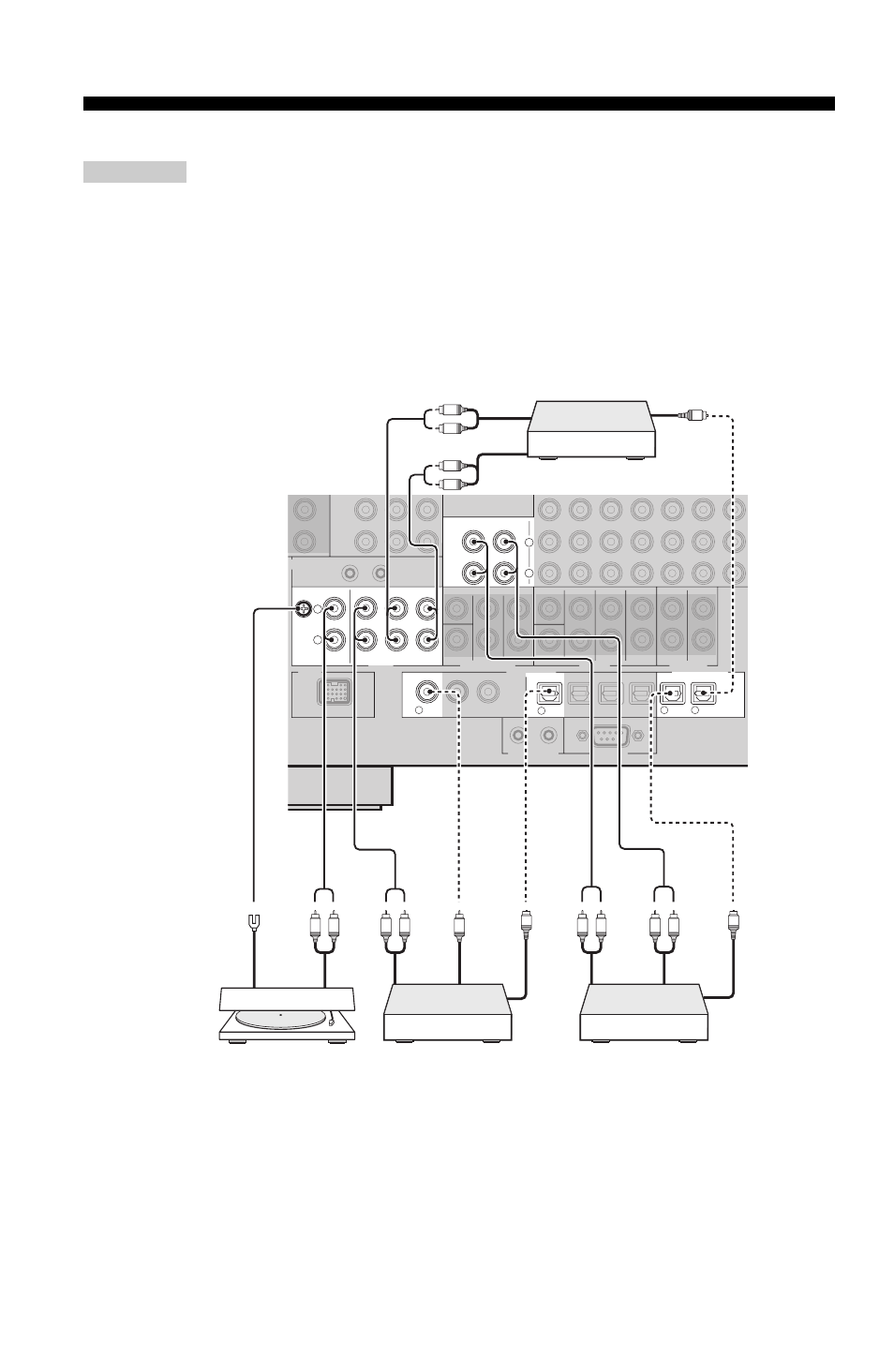

Подключение аудиокомпонентов

• Для выполнения цифрового подключения к компоненту, кроме компонента по умолчанию для каждого гнезда

DIGITAL INPUT или DIGITAL OUTPUT, выберите соответствующую установку для “OPTICAL OUT”, “OPTICAL
IN”, или “COAXIAL IN” в “I/O ASSIGNMENT” (смотрите стр. 87).

• Подключите проигрыватель дисков к терминалу GND данного аппарата для снижения шума в сигнале. Однако, шум

может быть низким для некоторых проигрывателей дисков даже без подключения к терминалу GND.

• Гнезда PHONO поддерживают только проигрыватели дисков с ММ или высокопроизводительной МС головкой.

Для подключения проигрывателя дисков с МС головкой с низкой производительностью к гнездам PHONO,
используйте линейный трансформатор мощности или усилитель МС головки.

• При подключении одновременно гнезда DIGITAL INPUT (OPTICAL) и гнезда DIGITAL INPUT (COAXIAL) к

аудиокомпоненту, приоритет отдается гнезду DIGITAL INPUT (COAXIAL).

Примечания

PHONO

GND

CD

IN(PLAY)

OUT(REC)

CD-R

AUDIO

DIGITAL INPUT

DIGITAL OUTPUT

CD

COAXIAL

CD

MD/

TAPE

CD-R

OPTICAL

9

8

4

1

TAPE

MD/

(REC)

(PLAY)

IN

OUT

R

L

R

L

L

R

L

R

L

R

L

R

L

R

L

R

C

O

O

O

CD-магнитофон

Проигрыватель

дисков

CD-проигрыватель

MD-магнитофон или

кассетная дека

Аудиовход

Оптический вход

Аудиовыход

Оптический
выход

Аудиовход

Аудиовыход

Оптический вход

Заземление

Аудиовыход

Коаксиальный
выход

Аудиовыход
