16

Ru

ПОДКЛЮЧЕНИЯ

5

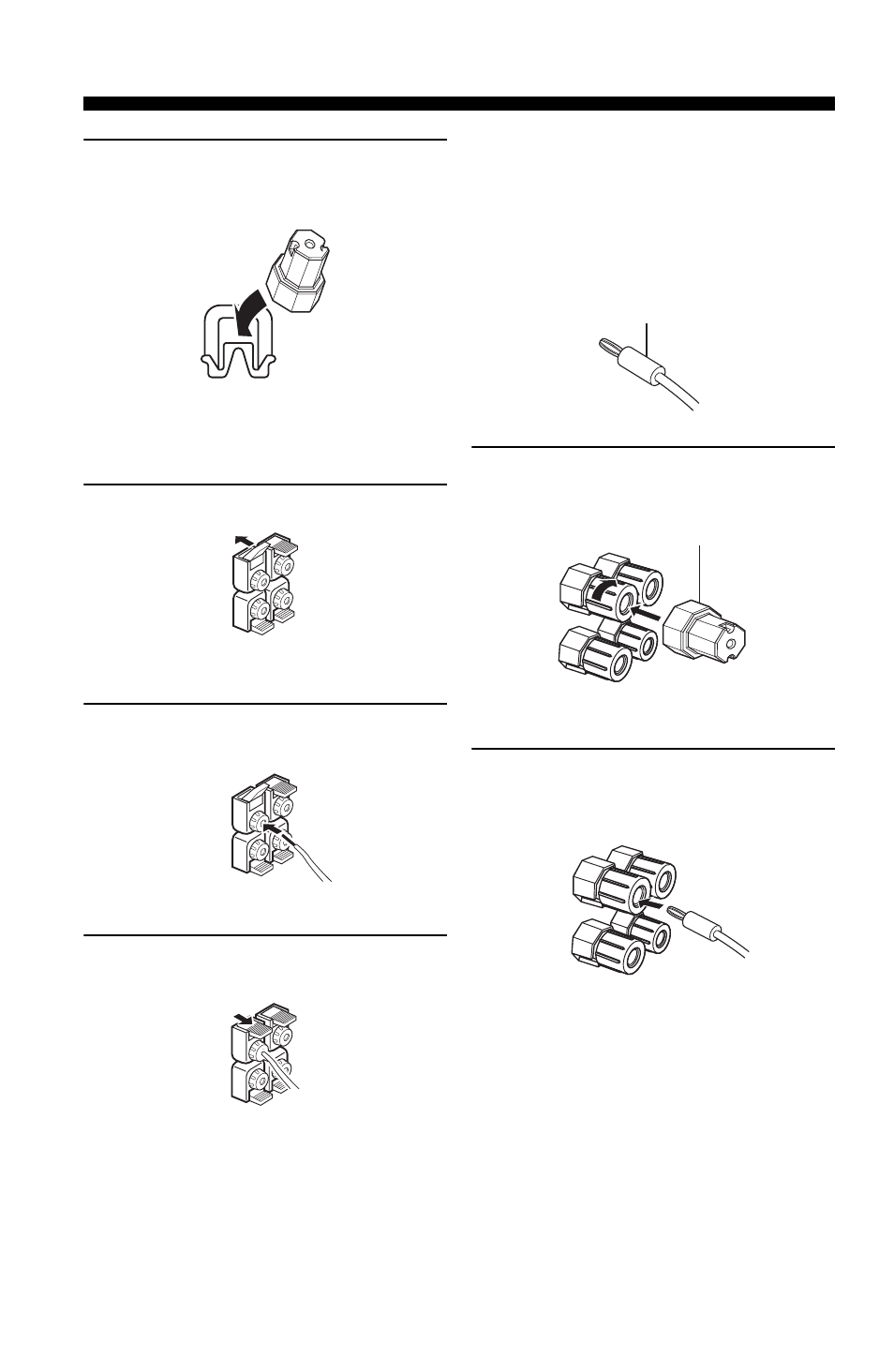

Если не используется, повесьте ключ
терминала колонки на WRENCH HOLDER
на задней панели данного аппарата.

Подключение к терминалам колонок SP2

Подключите колонки Zone 2 или Zone 3 к данным
терминалам (смотрите стр. 106).

1

Откройте защелку.

2

Вставьте один открытый провод в
отверстие на терминале.

3

Закройте защелку для закрепления
провода.

Подключение бананового штекера

(за исключением моделей для
Соединенного Королевства
Великобритании и Северной
Ирландии, Европы, Азии и Кореи)

Банановый штекер – это однополюсный
электрический соединитель, широко
используемый для завершения кабелей колонок.

1

С помощью поставляемого ключа
терминала колонки закрутите головку.

2

Вставьте соединитель бананового
штекера в конец соответствующего
терминала.

y

К терминалам колонок SP2 также можно подключить
банановый штекер. Откройте защелку и затем вставьте
один банановый штекер в отверстие на терминале. Не
закрывайте защелку после подключения бананового
штекера.

Красный: положительный (+)
Черный: отрицательный (–)

Банановый штекер

Красный: положительный (+)
Черный: отрицательный (–)

Ключ терминала колонки
