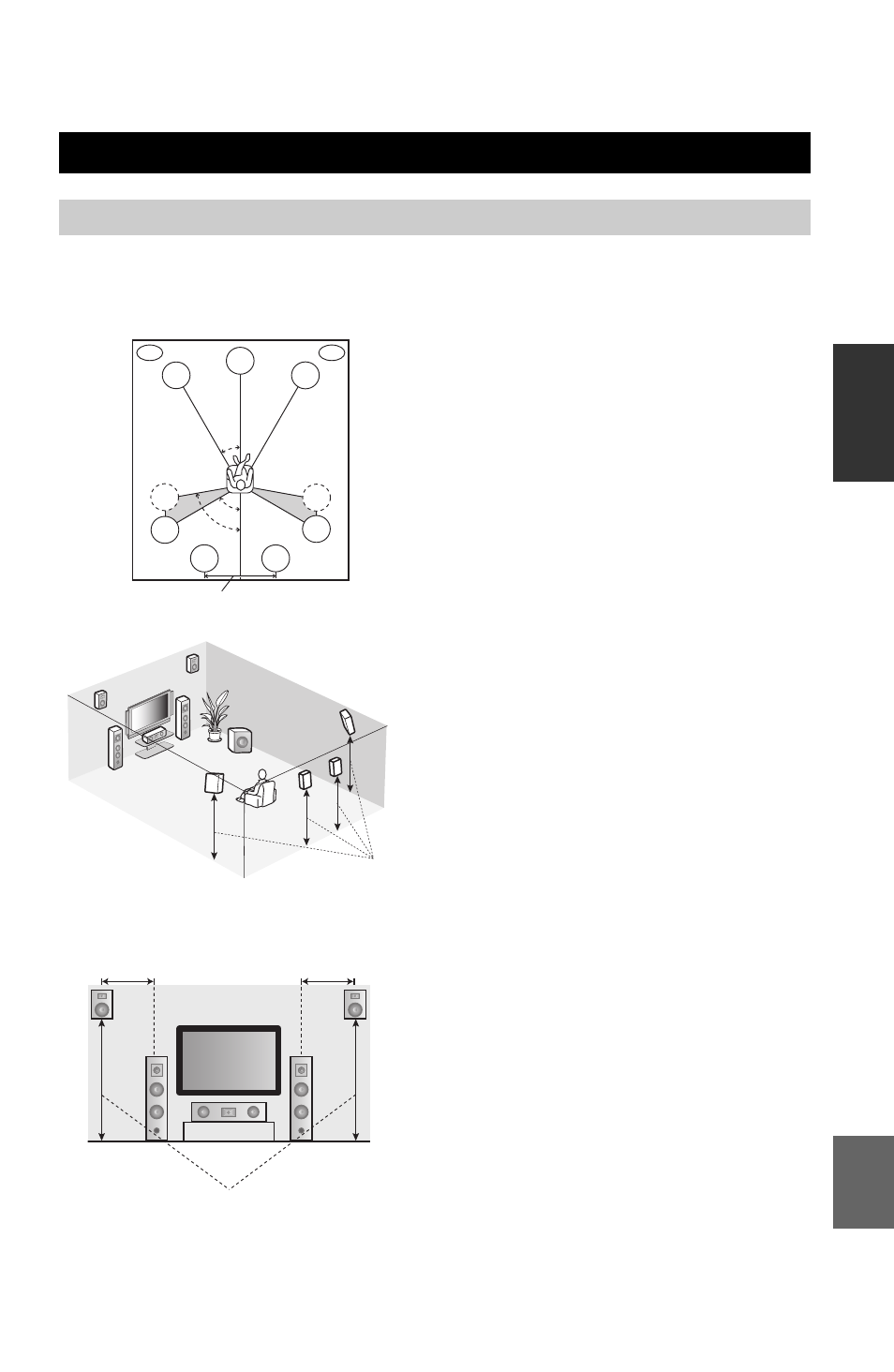

На схеме ниже отображено рекомендуемое
расположение колонок. Данное расположение
позволяет прослушивать сигналы CINEMA DSP и
многоканальные аудиоисточники.

Фронтальные левая и правая колонки (FL и FR)
Фронтальные колонки предназначены для воспроизведения
основного исходящего звучания и эффектов звучания.
Разместите данные колонки на одинаковом расстоянии от
идеального места слушателя. Расстояние каждой колонки с
каждой стороны видеоэкрана должно быть одинаковым.

Центральная колонка (C)
Центральная колонка предназначена для воспроизведения звуковых
сигналов центрального канала (диалог, вокальное произведение и т.д.).
Если, по некоторым причинам, использование центральной колонки
невозможно, вы можете обойтись без нее. Однако, наилучший
результат достигается при использовании полной системы. Разместите
центральную колонку в центре между фронтальными колонками и как
можно ближе к экрану, например, прямо над или под экраном.

Левая и правая колонки окружающего
звучания (SL и SR)
Колонки окружающего звучания используются для
эффектов и окружающего звучания. Разместите данные
колонки за местом слушателя, слегка направив лицевую
сторону внутрь, на высоте примерно 1,8 м над уровнем пола.

Тыловые левая и правая колонки
окружающего звучания (SBL и SBR)
Тыловые колонки окружающего звучания предназначены для
поддержки колонок окружающего звучания и предоставляют более
реалистичные переходы с передней стороны на тыловую. Разместите
данные колонки прямо за местом слушателя и на одинаковой высоте с
колонками окружающего звучания. Они должны размещаться на
минимальном расстоянии 30 см. В идеале, они должны быть
расположены на одинаковой ширине, как и фронтальные колонки.

Левая и правая колонки присутствия (PL и PR)
Колонки присутствия обеспечивают звучание от фронтальных колонок
с помощью эффектов, созданных функцией CINEMA DSP (смотрите
стр. 126)
. Данные эффекты включают звуки, которые производители
фильмов планировали расположить немного сзади за сценой для
создания театральной атмосферы. Расположите данные колонки в
передней части комнаты примерно на 0,5 - 1 м снаружи от фронтальных
колонок, слегка повернув внутрь, и примерно на 1,8 м над уровнем пола.

Сабвуфер (SW)
Использование сабвуфера со встроенным усилителем,
например, YAMAHA Active Servo Processing Subwoofer System,
позволяет не только усилить низкочастотные сигналы от
любого или всех каналов, но также воспроизводить с высокой
точностью звучание канала LFE (низкочастотный эффект),
содержащегося в источниках Dolby Digital и DTS.
Расположение сабвуфера не так важно, так как низкочастотный
звук не является высоконаправленным. Но все-же лучше будет
расположить сабвуфер возле фронтальных колонок. Для
уменьшения отражения низкочастотного звука на стенах,
слегка поверните и направьте сабвуфер в центр комнаты.

ПОДКЛЮЧЕНИЯ

Размещение колонок

SW

FR

PR

PL

FL

SBR

SBL

SL

SR

C

60˚

30˚

PL

PR

SBR

SBL

FL

FR

C

SL

SR

SR

80˚

SL

FR

PR

PL

C

FL

1,8 м

30 см или более

1,8 м

0,5 – 1 м

0,5 – 1 м
