22
Ru
ПОДКЛЮЧЕНИЯ
Не подключайте данный аппарат или другие компоненты к источникам тока переменного
напряжения, пока не завершены все подключения между компонентами.
• При установке “V CONV.” на “OFF” (смотрите стр. 90), обязательно выполните такое же видеосоединение, как и
для телевизора (смотрите стр. 21). Например, при подключении телевизора к гнезду VIDEO MONITOR OUT
данного аппарата, подключите другие компоненты к гнездам VIDEO.
• При установке “V CONV.” на “ON” (смотрите стр. 90), преобразованные видеосигналы выводятся только на гнезда
MONITOR OUT. Во время записи необходимо выполнить одинаковые типы видеоподключений между каждым
компонентом.
• Для выполнения цифрового подключения к компоненту, кроме компонента по умолчанию для каждого гнезда
DIGITAL INPUT или DIGITAL OUTPUT, выберите соответствующую установку для “OPTICAL OUT”, “OPTICAL
IN”, или “COAXIAL IN” в “I/O ASSIGNMENT” (смотрите стр. 87).
• При подключении DVD-проигрывателя к гнездам DIGITAL INPUT (OPTICAL) и DIGITAL INPUT (COAXIAL)
одновременно, приоритет отдается сигналам, поступающим в гнездо DIGITAL INPUT (COAXIAL).
• Дисплеи параметров не отображаются при приеме компонентных видеосигналов 720p, 1080i или 1080p.
• Дисплеи параметров и коротких сообщений не отображаются при приеме или выводе компонентных видеосигналов
с разрешениями 480p/576p, 720p, 1080i или 1080p на гнезда VIDEO или S VIDEO MONITOR OUT.

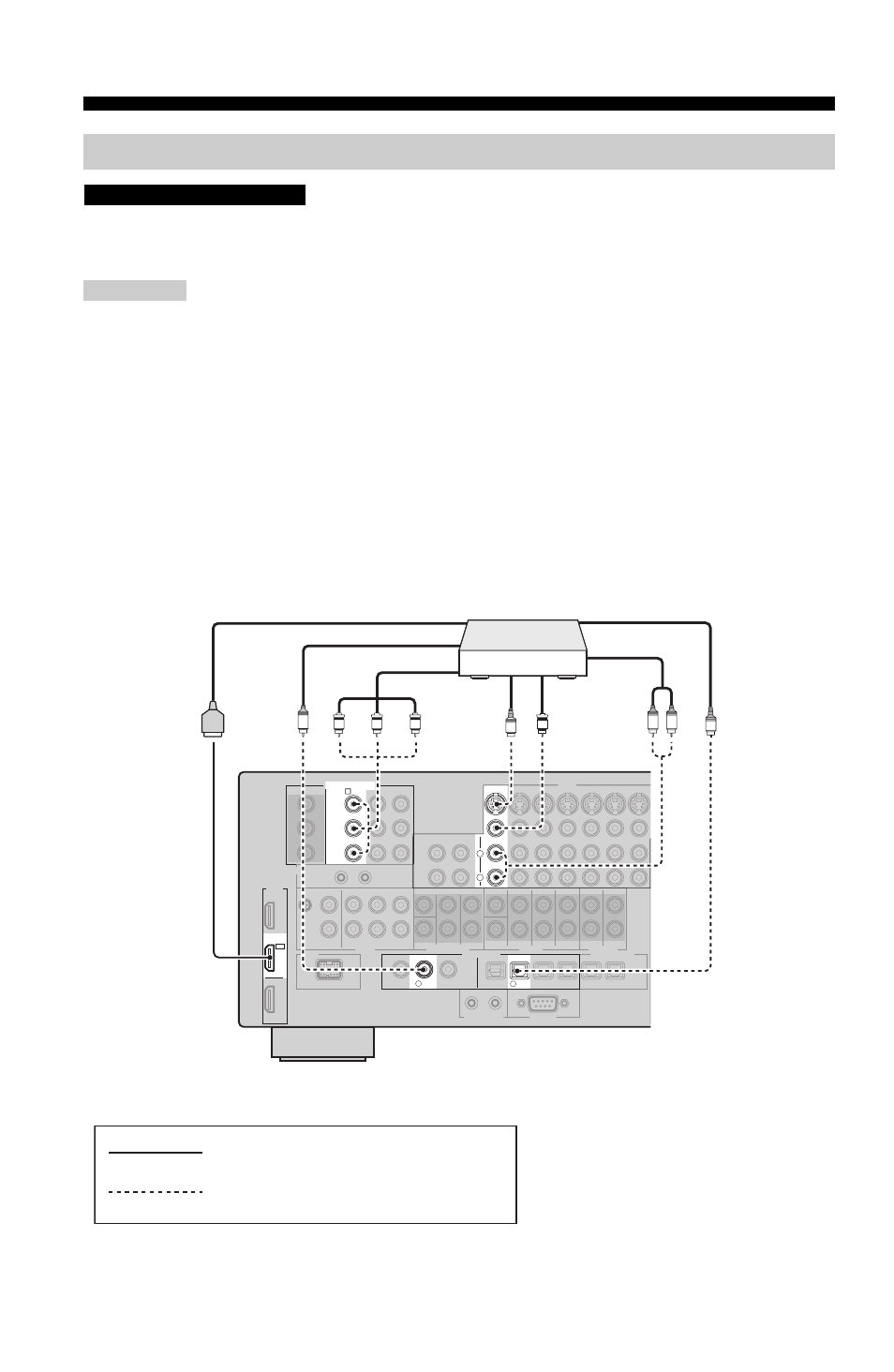

■ Подключение DVD-проигрывателя
Подключение других компонентов
ПРЕДУПРЕЖДЕНИЕ
Примечания
VIDEO COMPONENT VIDEO
HDMI
DIGITAL INPUT
DVD
COAXIAL
DVD
OPTICAL
5 2
DVD DVD
Y
P R
P B
DVD
IN 1
A
R
L
L R C
O V S P R P B Y
DVD-проигрыватель
Выход HDMI
Коаксиальный выход
Компонентный выход
S-видеовыход Видеовыход
Оптический выход
Аудиовыход
обозначает рекомендуемые подключения
обозначает альтернативные подключения
