14
Ru
ПОДКЛЮЧЕНИЯ
Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–” (черный).
Звучание от колонок будет отсутствовать при неправильном выполнении подключений, и звучание будет
неестественным с отсутствием низкочастотного сигнала при несоблюдении полярности при подключении колонок.
• Перед подключением колонок, убедитесь, что данный аппарат отключен (смотрите стр. 31).
• Открытые провода колонок не должны соприкасаться друг с другом, или с любой металлической
частью данного аппарата. Это может привести к поломке данного аппарата и/или колонок.
• Используйте колонки с магнитным экраном. Если данный тип колонок все-же издает помехи
при использовании с экраном, разместите колонки на некотором расстоянии от экрана.
• При подключении колонок на 6 ом, обязательно установите “SP IMP.” на “6
ΩMIN” до использования данного аппарата
(смотрите стр. 30). Колонки на 4 Ом также могут использоваться в качестве фронтальных колонок (смотрите стр. 111).
• Кабель колонок на самом деле состоит из двух параллельных спаренных изолированных проводов. Провода отличаются цветом или
формой, например, один может быть отмечен полосками, углублениями или складками. Подключите провод с полосками (углублениями и
т.д.) к терминалам “+” (красный) данного аппарата и колонки. Подключите гладкий провод к терминалам “–” (черный).
• Низкочастотные сигналы от других колонок, установленных на “SML” (или “SMALL”) или на “NONE” в “SPEAKER
SET” (смотрите стр. 80 и 82) направляются на колонки, выбранные в “LFE/BASS OUT” (смотрите стр. 80).
• К данному аппарату можно подключать тыловые колонки окружающего звучания и колонки присутствия, однако, они не выводят звучание одновременно.
Можно установить приоритетность для любой акустической системы, используя параметр “PRIORITY” в “MANUAL SETUP” (смотрите стр. 82).
• Через терминалы PRESENCE можно подключить колонки Zone 2 или Zone 3, а также колонки присутствия (смотрите стр. 106).

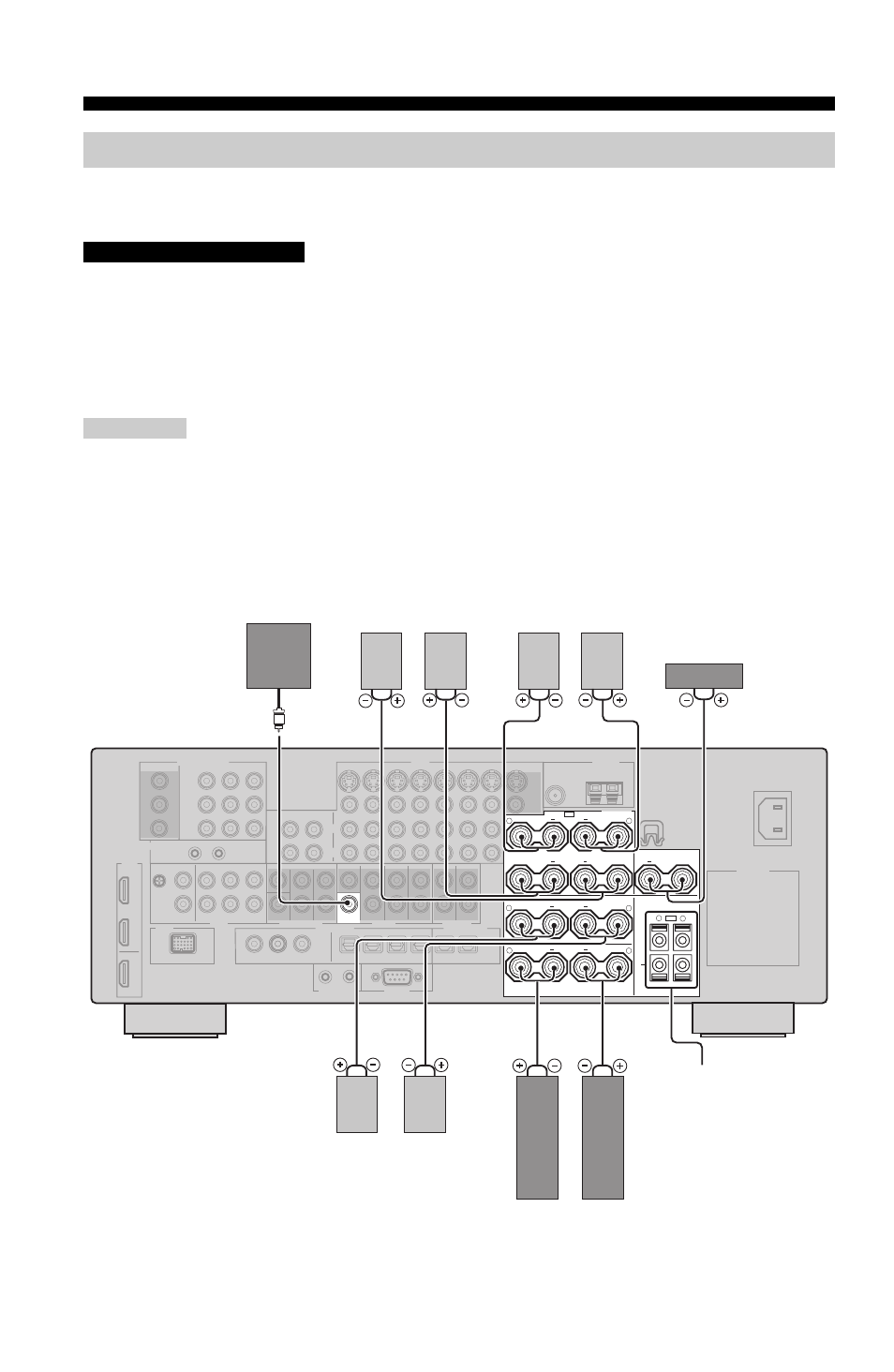

Подключение колонок
Примечания
ПРЕДУПРЕЖДЕНИЕ
SPEAKERS
CENTER
BI-AMP
SURROUND BACK/
PRESENCE
SP1
FRONT
SURROUND
SINGLE
SP2
PRE OUT
SUB
WOOFER
+
+
+
+
+
+
+
+
+
+
L
R
L
L
L
R
R
R
Фронтальные колонки
Колонки окружающего
звучания
Колонки присутствия
Сабвуфер
Правая
Левая
Левая
Центральная колонка
Тыловые колонки окружающего звучания
Правая
Левая
Левая
Правая
Правая
Колонки Zone 2 или Zone 3
(смотрите стр. 106)
