Задняя панель, Системы управления и функции – Инструкция по эксплуатации Yamaha RX-V1700
Страница 14
СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ
12
Ru
1 Гнезда REMOTE
Более подробно, смотрите стр. 106.
2 Гнезда COMPONENT VIDEO
Для информации по подключению, смотрите стр. 21 и 22.
3 Аудиокомпонентные гнезда
Для информации по подключению, смотрите стр. 24.
4 Видеокомпонентные гнезда
Для информации по подключению, смотрите стр. 21 и 22.
5 Терминалы ANTENNA
Для информации по подключению, смотрите стр. 28.
6 WRENCH HOLDER
Используется для удерживания поставляемого
ключа терминала колонки, когда он не
используется (смотрите стр. 15).
7 VOLTAGE SELECTOR
(Только модель для Азии и общая модель)
Более подробно, смотрите стр. 29.
8 AC IN/OUTLET(S)
Для информации по подключению, смотрите стр. 29.
9 Соединители HDMI
Для информации по подключению, смотрите стр. 19.
0 Терминал DOCK
Для информации по подключению, смотрите стр. 27.
A Гнезда DIGITAL INPUT/OUTPUT
Для информации по подключению, смотрите стр. 22.
B Гнездо CONTROL OUT
Терминал вывода управления для выборочной
установки.
C Терминал RS-232C
Терминал вывода управления только для
заводских целей. Для получения подробной
информации, обратитесь к дилеру.
D Терминалы колонок
Для информации по подключению, смотрите стр. 14.
E Гнезда MULTI CH INPUT
Для информации по подключению, смотрите стр. 26.
F Гнезда PRE OUT
Для информации по подключению, смотрите стр. 25.
G Гнезда ZONE OUT
Для информации по подключению, смотрите
стр. 106.

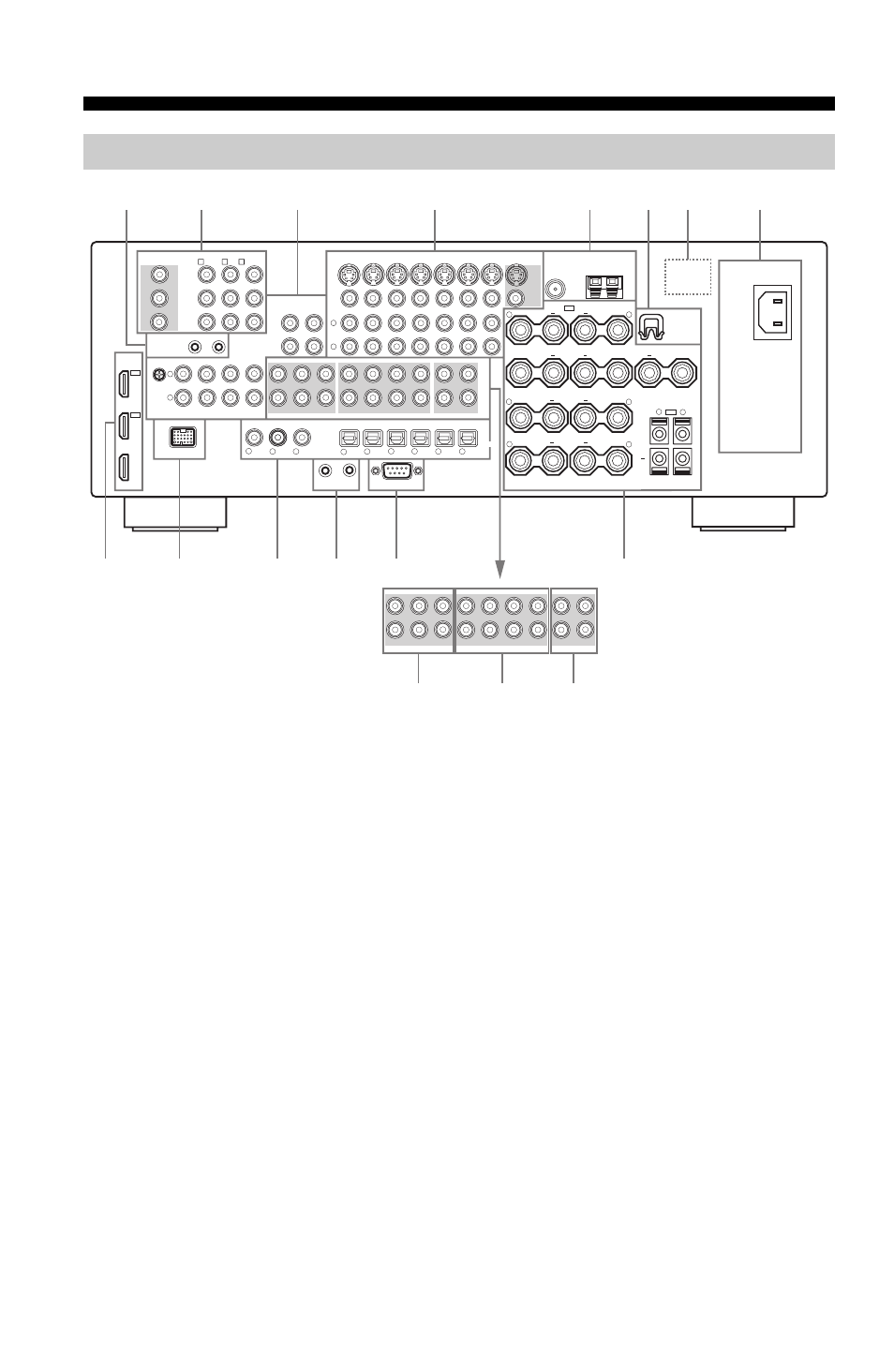

Задняя панель
AC IN
AC OUTLETS
HOLDER
WRENCH
SPEAKERS
CENTER
BI-AMP
SURROUND BACK/
PRESENCE
SP1
FRONT
SURROUND
SINGLE
SP2
ANTENNA
FM
GND
AM
VIDEO
S VIDEO
MONITOR OUT
VIDEO
COMPONENT VIDEO
REMOTE
PHONO
GND
CD
IN
OUT (REC)
(PLAY)
CD-R
HDMI
AUDIO
DOCK
DIGITAL INPUT
MULTI CH INPUT
PRE OUT
CONTROL OUT
RS-232C
DIGITAL OUTPUT
ZONE OUT
SUB
WOOFER
SUB
WOOFER
CENTER
CENTER
FRONT(6CH)
FRONT
SURROUND
SURROUND
PRESENCE
SUR.BACK/
SINGLE(SB)
ZONE 2
ZONE 3
CD
DVD
DVR/
VCR2
COAXIAL
1
2
CD
DVD
DTV
CBL/
SAT
MD/
TAPE
CD-R
9
8
7
6
5
4
3
2
1
SB(8CH)
DTV
TAPE
MD/
(REC)
(PLAY)
IN
OUT
DVD
DVR/VCR 2
VCR 1
CBL/SAT
OUT
IN
OUT
IN
DVD
DTV
CBL/SAT
MONITOR OUT
Y
Y
P
R
P
R
P
B
P
B
IN
OUT
DVD
SAT
CBL/
IN 1
IN 2
OUT
+
+
+
+
+
+
+
+
+
+
A
B
C
L
R
L
R
L
R
L
L
L
R
R
R
MULTI CH INPUT
PRE OUT
ZONE OUT
SUB
WOOFER
SUB
WOOFER
CENTER
CENTER
FRONT(6CH)
FRONT
SURROUND
SURROUND
PRESENCE
SUR.BACK/
SINGLE(SB)
ZONE 2
ZONE 3
SB(8CH)
8
7
6
5
4
3
2
G
F
E
D
C
B
A
0
9
1
OPTICAL
