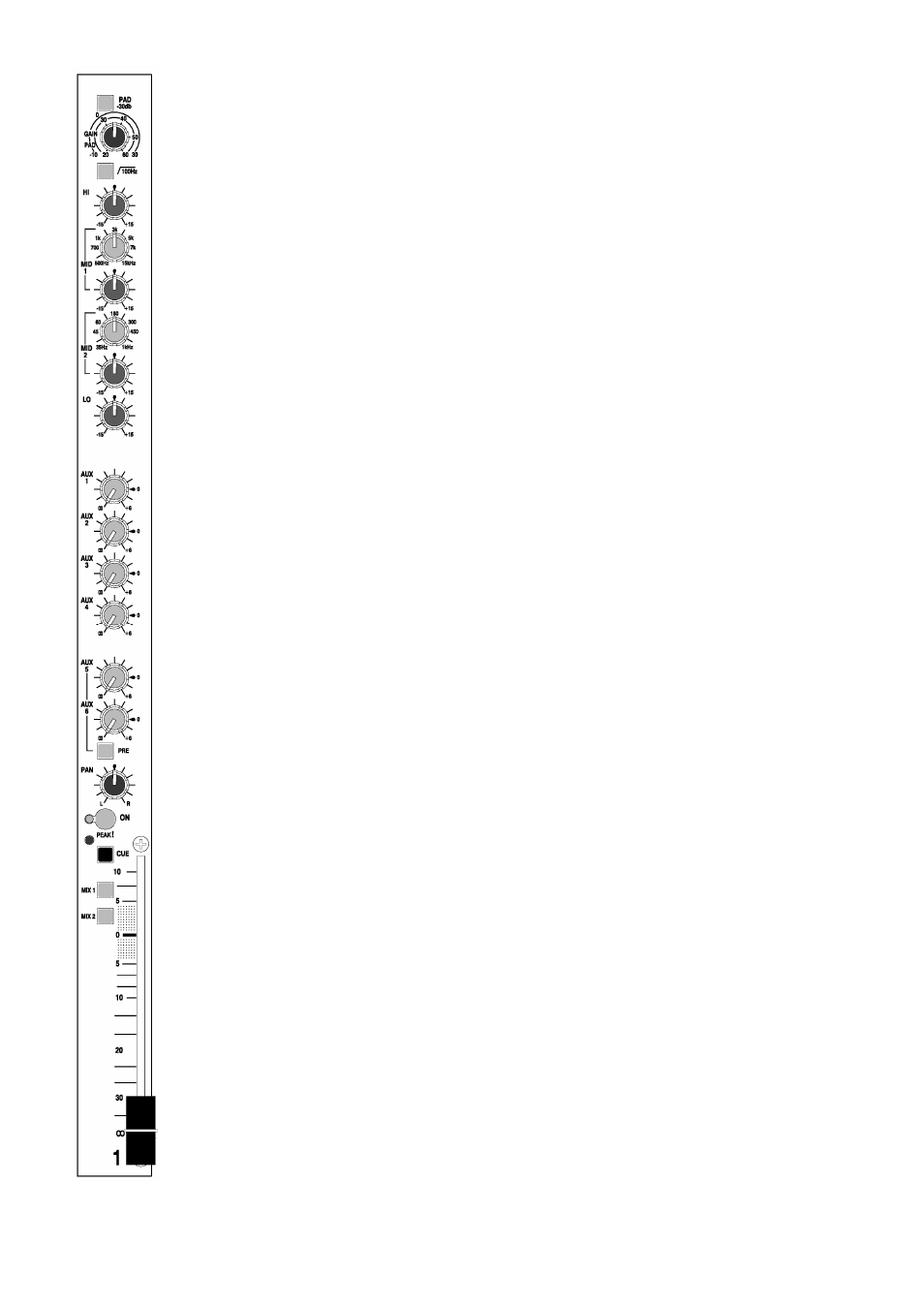

AUXILIARY SENDS (
ДОПОЛНИТЕЛЬНЫЕ
ПОСЫЛЫ
)
Данные
регуляторы
направляют
сигнал
канала
на
микс
AUX 1-6.
Указанные
миксы
являются
независимыми
от
главного
микса
и
,
соответственно
,
могут
выводить
сигнал
на
мониторы
,
процессоры
эффектов
,
сис
-
темы
"clean feed",
зоны
,
записывающего
оборудования
и
пр
.
AUX LEVEL
Настройка
уровня
сигнала
в
каждом
миксе
.
Для
отключения
сигнала
поверни
-
те
регулятор
до
упора
против
часовой
стрелки
;
для
усиления
сигнала
на
6
дБ
–
поверните
его
до
упора
по
часовой
стрелке
.
Номинальная
(
нулевая
)
позиция
маркирована
.
Для
каждого
из
6
дополнительных
миксов
имеется
собственный
регулятор
уровня
сигнала
.
Помните
,
что
сигнал
с
дополнительных
посылов
3-4
и
5-6
направляется
как
стереопара
с
каналов
стерео
.
Устанавливайте
соот
-
ветствующие
два
регулятора
в
нужное
положение
при
направлении
сигнала
канала
моно
на
дополнительный
посыл
стерео
.
PRE/POST
Дополнительные
посылы
1-4
всегда
находятся
перед
фейдером
.
Дополнитель
-
ные
посылы
5-6
могут
быть
установлены
как
пре
-
фейдерные
или
пост
-
фейдерные
.
Если
данный
переключатель
находится
в
верхнем
положении
,
то
используется
пост
-
фейдерный
сигнал
канала
.
Нажмите
на
переключатель
,
чтобы
использовать
пре
-
фейдерный
сигнал
.
Переключатель
следует
помещать
в
положение
POST
для
направления
сигнала
на
такие
внешние
устройства
эффектов
,
как
процессоры
реверберации
.
Количество
звуковых
дан
-
ных
,
посылаемых
на
внешнее
устройство
,
зависит
от
установленного
уровня
фейдера
.
Количество
аудиоданных
обработанного
(
мокрого
)
сигнала
,
вернувшегося
в
любом
другом
месте
в
миксе
,
пропорционально
количеству
данных
прямого
сигнала
,
направленного
на
внешнее
устройство
,
вне
зависимости
от
положения
фейдера
.
Пост
-
фейдерные
посылы
также
используются
для
направления
сигнала
к
зоне
или
на
записывающее
оборудование
в
случае
,
когда
сигнал
должен
передаваться
с
выходных
разъемов
при
повороте
ручки
фейдера
.
Помещайте
переключатель
в
положение
PRE
для
посыла
сигнала
на
мониторы
(
например
,
сценический
или
удаленный
монитор
или
записывающую
систему
Cue).
Количество
звуко
-
вой
информации
в
миксе
,
посылаемом
на
монитор
,
не
зависит
от
перемещения
фейдера
.
Соответственно
,
настройки
главного
микса
не
влияют
на
баланс
звука
в
мониторах
.
Пом
-
ните
,
что
каналы
,
выбранные
для
микса
мониторов
,
могут
при
необходимости
быть
уста
-
новлены
как
пост
-
фейдерные
(
к
примеру
,
чтобы
убрать
"
разговоры
в
раздевалке
"
при
ис
-
пользовании
радиомикрофонов
).
Пре
-
фейдерные
посылы
по
умолчанию
устанавливаются
как
пост
-
эквалайзерные
и
пост
-ON.
Данную
конфигурацию
можно
изменить
на
"
пре
-
фейдер
"
или
"pre-ON",
поменяв
внутренние
соединения
.
PAN
Положение
сигнала
между
левым
и
правым
каналами
в
стереомиксе
для
создания
требуемого
звукового
образа
.
Центральная
(
моно
)
позиция
регулятора
зафиксирована
для
быстрого
восстановления
среднего
уровня
.
ON
Включение
/
отключение
сигнала
.
Зеленый
светодиодный
индикатор
горит
при
включен
-
ном
сигнале
канала
.
При
отключенном
звуке
канала
отключаются
все
выходы
,
кроме
по
-
сылов
Insert
и
Cue.
При
необходимости
можно
установить
такой
режим
,
чтобы
на
пре
-
фейдерные
дополнительные
посылы
данная
настройка
не
оказывала
влияния
.
PEAK
Красный
светодиодный
индикатор
загорается
,
когда
уровень
сигнала
отличается
от
предельно
допустимого
значения
менее
чем
на
9
дБ
.
Следовательно
,
необходимо
умень
-
шить
уровень
сигнала
регулятором
GAIN.
CUE
Нажатие
данной
кнопки
позволяет
прослушивать
сигнал
пре
-
фейдерного
канала
че
-
рез
наушники
или
местный
монитор
(
если
подключены
).
Данная
операция
не
влияет
на
главные
выходы
и
позволяет
прослушивать
сигнал
до
применения
фейдера
и
включения
сигнала
в
микс
.
Уровень
сигнала
также
отображается
на
измерительных
датчиках
монито
-
ра
пульта
.
Используя
ручку
GAIN,
можно
с
максимальной
точностью
установить
требуемый
рабочий
уровень
.
Горящий
со
средней
яркостью
индикатор
PEAK
показывает
выбранный
канал
PFL.
MIX1 (2)
Направляет
сигнал
пост
-PAN
канала
на
разъем
Mix1
и
Mix 2.
Вы
можете
выбрать
как
один
из
разъемов
,
так
и
оба
разъема
.
FADER 100
мм
фейдер
настраивает
уровень
сигнала
и
показывает
четкую
индикацию
сво
-
его
воздействия
на
микс
.
Положение
фейдера
не
влияет
на
пре
-
фейдерные
дополнитель
-
ные
посылы
.
В
то
же
время
,
оно
влияет
на
выход
DIR OUT (
если
он
не
был
настроен
как
пре
-
фейдерный
).
Отметка
"0"
показывает
стандартное
положение
.
Фейдер
может
быть
вы
-
ставлен
в
более
высокое
или
более
низкое
положение
в
зависимости
от
требуемого
ба
-
ланса
сигнала
микса
.
Фейдер
позволяет
усилить
сигнал
на
10
дБ
.
С
помощью
системы
Cue
проверьте
,
правильно
ли
установлено
усиление
сигнала
канала
,
прежде
чем
увеличить
уровень
фейдера
для
добавления
канала
в
микс
.
