Установка пульта, Упаковка в контейнер для транспортировки, Работа с пультом на столе – Инструкция по эксплуатации XONE 464-ru
Страница 13
XONE:464.
Руководство
пользователя
13

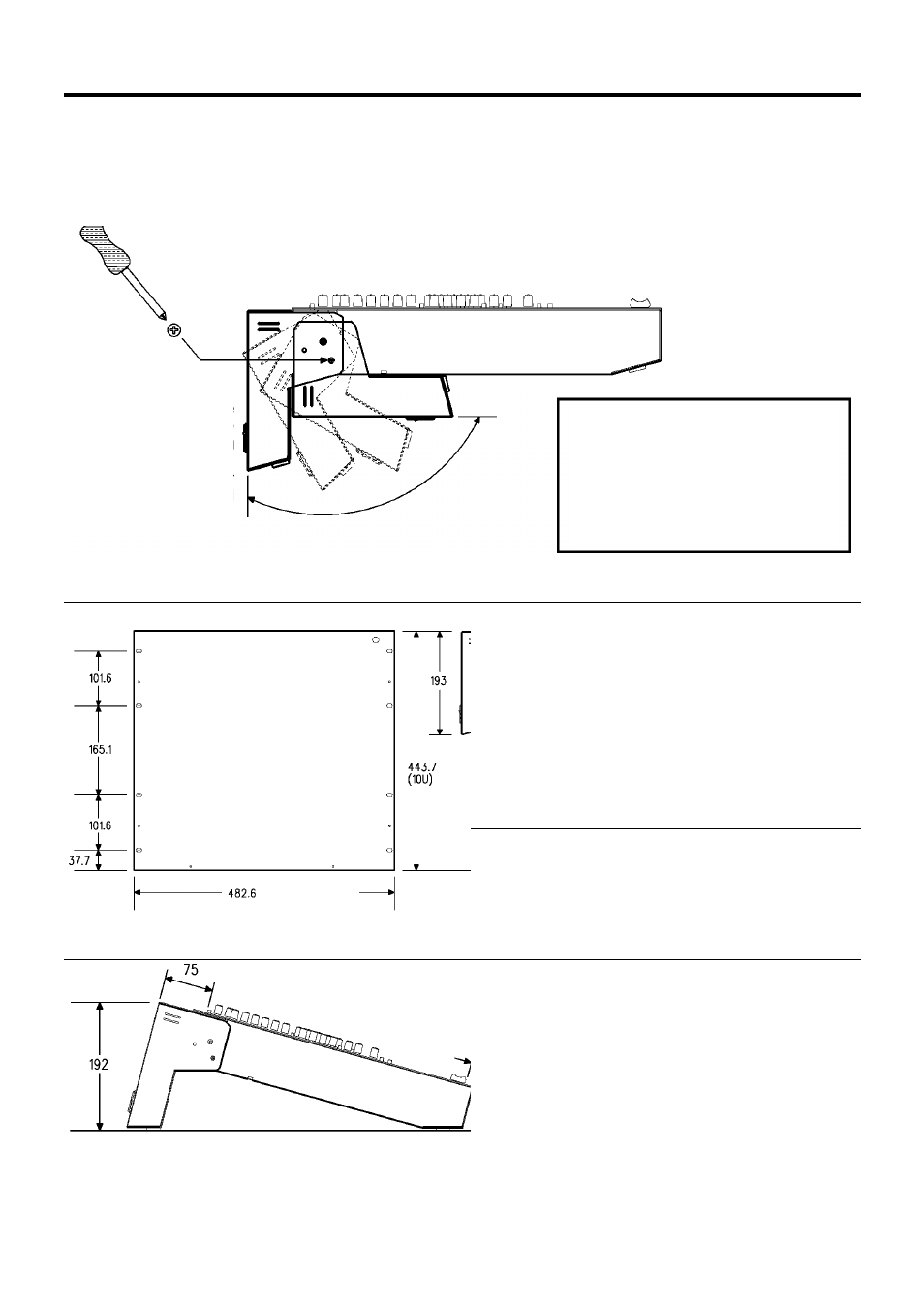

Установка
пульта
Серия
XONE
оборудована
системой
быстрозаменяемых
коннекторов
(QCC)
от
Allen & Heath.
Задние
кон
-
некторы
можно
установить
на
шарниры
и
поместить
в
одно
из
двух
положений
.
Расположение
задних
кон
-
некторов
допускает
работу
на
столе
с
приподнятой
на
15
градусов
(
что
очень
удобно
для
пользователя
)
панелью
управления
.
Коннекторы
на
нижней
стороне
допускают
монтаж
на
19-
дюймовой
рэковой
стойке
.
Положение
коннектора
можно
в
любой
момент
изменить
для
максимально
удобного
использования
пульта
.
Монтаж
на
19-
дюймовой
рэковой
стойке
или
подставке
Закрепите
пульт
в
рэковой
стойке
4
болтами
M6
с
каждой
стороны
для
максимально
прочной
фикса
-
ции
.
Под
болты
рекомендуется
подкладывать
пла
-
стиковые
чашеобразные
шайбы
для
защиты
панели
и
улучшения
внешнего
вида
конструкции
.
Указанные
детали
можно
заказать
у
поставщика
рэковой
стойки
либо
приобрести
в
любом
магазине
хозяйственных
товаров
.
Упаковка
в
контейнер
для
транспортировки
Микшер
можно
легко
поместить
в
контейнер
для
транспортировки
при
любом
расположении
коннек
-
торов
.
Размеры
контейнера
должны
соответство
-
вать
величинам
,
указанным
на
рисунке
.
Работа
с
пультом
на
столе
Пульт
оснащен
резиновыми
ножками
,
предотвра
-
щающими
его
соскальзывание
с
рабочей
поверхно
-
сти
и
ее
царапание
.
Панель
управления
поднята
на
15
градусов
для
удобства
работы
.
Для
того
чтобы
изменить
положение
,
выкрутите
шуруп
на
каждой
стороне
,
поверните
крепление
коннектора
в
другое
положение
и
закрутите
шурупы
.
ПРЕДОСТЕРЕЖЕНИЕ
:
Не
перевозите
пульт
с
выкрученными
шурупами
.
Не
пытайтесь
демонтировать
крепление
коннектора
из
пульта
.
(
Стойка
19")
