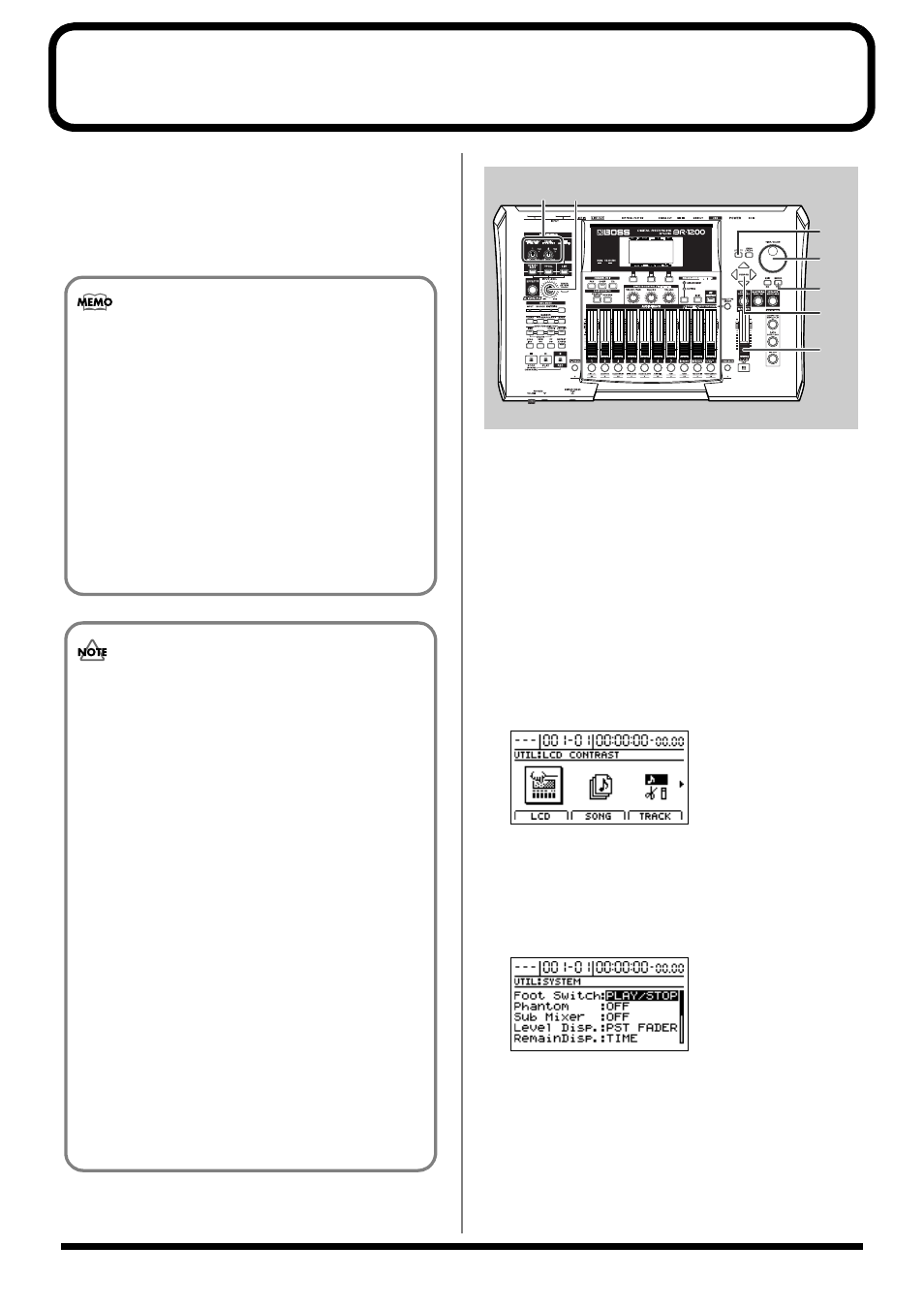

Èñïîëüçîâàíèå êîíäåíñàòîðíûõ ìèêðîôîíîâ
ñ ôàíòîìíûì ïèòàíèåì (Phantom Power)
Большинство конденсаторных микрофонов работают от
источника питания, который называется "фантомное пи-
тание". При подключении конденсаторных микрофонов
к балансным XLR-разъемам MIC 1 / MIC 2, на эти разъе-
мы может подаваться фантомное питание (+48V).
fig.53-17
1. Вращая против часовой стрелки, установите
ручки INPUT SENS 1, 2, а также ручку INPUT
LEVEL, в крайне левое положение, чтобы убрать
громкость всех аудио-сигналов, поступающих с
входных разъемов. Опустите вниз до упора
ползунок уровня громкости выходного сигнала
MASTER.
Если этого не сделать, при включении/выключении
подачи фантомного питания раздастся громкий щел-
чок, что может привести к повреждению внешних
акустических систем, усилителей и т.п. приборов.
2. Нажмите [UTILITY].
Откроется окно системных настроек (Utility screen).
fig.12-12d
3. Наведите курсор на значок "SYSTEM" и нажмите
[ENTER/YES] или нажмите [F2] (SYSTEM), если
данный значок уже отображается на экране.
Откроется окно настройки параметров системы
(System Parameter screen).
fig.10-03d
4. Подсветите курсором надпись справа от
“Phantom” и с помощью колеса ввода данных
TIME/VALUE выберите "ON".
Что такое "фантомное питание"?
Внутри конденсаторного микрофона находятся
два тонких контакта с разной полярностью. Ког-
да на эти контакты подается напряжение, коле-
бания, которые появляются в результате воз-
действия звуковых волн, преобразуются в элект-
рический сигнал. Поскольку полученный сигнал
очень слабый, его нужно усиливать. Фантомное
питание необходимо для усилителя электричес-
кого сигнала внутри конденсаторного
микрофона.
В некоторых моделях конденсаторных микро-
фонов для питания усилителя сигнала исполь-
зуются батареи. Для таких микрофонов нет необ-
ходимости подавать фантомное питание на
разъемы балансных аудио-входов.
• Всегда отключайте фантомное питание на
микрофонных разъемах прибора, за исключе-
нием случаев, когда используются конденсатор-
ные микрофоны, требующие именно такого пи-
тания. Наличие фантомного питания на аудио-
входах портостудии при подключении динами-
ческих микрофонов, устройств воспроизведения
аудио-сигнала и другой аппаратуры, не исполь-
зующей в работе фантомное питание, может
привести к повреждению этих приборов; внима-
тельно изучите технические характеристики и
инструкции ко всем микрофонам, которые Вы
собираетесь использовать в работе с
портостудией.
• При включении/выключении подачи фантомно-
го питания на разъемы балансных входов реко-
мендуется переместить вниз до упора ползунок
уровня громкости выходного сигнала MASTER, а
также установить ручки подстройки чувствитель-
ности аудио-входов INPUT SENS 1, 2 и уровня
входного сигнала INPUT LEVEL в крайне левое
положение, вращая их против часовой стрелки;
если этого не сделать мониторы акустической
системы, внешний усилитель и подобные при-
боры, подключенные к портостудии, могут быть
повреждены.
3
3,4
2
1,5 1,5
4
1,5
