Страница 24: Ïðèâîä cd-r/rw
26
Îïèñàíèå ïàíåëåé ïîðòîñòóäèè
Re
v0.02

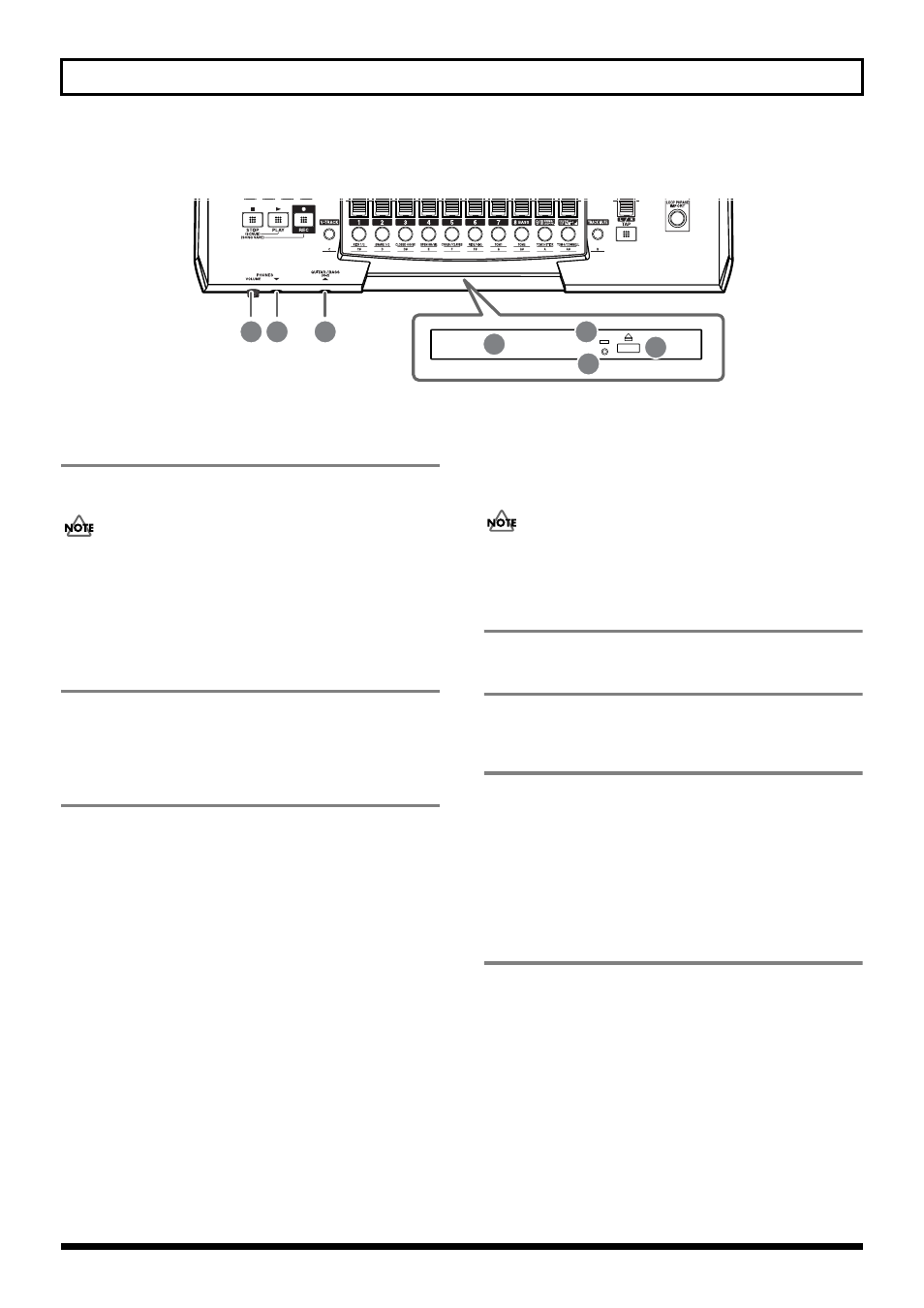

Front Panel
fig.0005-04
1. Ðàçúåì äëÿ ïîäêëþ÷åíèÿ ãèòàðû/áàñ-
ãèòàðû (GUITAR/BASS jack)
Разъем для подключения гитары/бас-гитары напря-
мую к портостудии.
С GUITAR/BASS спарен микрофонный балансный XLR-
разъем MIC 1 (находится на задней панели), поэтому
при одновременном подключении гитары и микрофо-
на для записи автоматически включается гитарный
разъем.
2. Ðàçúåì äëÿ ïîäêëþ÷åíèÿ íàóøíèêîâ
(PHONES jack)
В этот разъём можно подключить наушники
(поставляется отдельно).
3. Ðó÷êà ðåãóëèðîâêè ãðîìêîñòè
âîñïðîèçâåäåíèÿ â íàóøíèêàõ
(PHONES VOLUME)
Отрегулируйте громкость наушников при
подключении.
Ïðèâîä CD-R/RW
fig.05-02
R-1200CD использует дисковод для чтения и записи
CD-R/RW дисков.
Прежде чем начать работу с приводом, внимательно
изучите раздел “Что необходимо знать о CD-R/RW”
(стр. 8).
4. Ïîäëîæêà ïðèâîäà CD-RW
Используйте CD-R/RW диск.
5. Èíäèêàòîð ðàáîòû ïðèâîäà CD-RW
Этот индикатор горит, когда происходит чтение или
запись на CD-R/RW диск.
6. Êíîïêà èçâëå÷åíèÿ äèñêà (EJECT)
Для того, чтобы вставить/извлечь диск, необходимо
нажать на эту кнопку. Извлечение диска возможно
только при включенном питании. Если питание от-
ключено, а диск остался внутри привода, снова вклю-
чите прибор и нажмите кнопку для извлечения дис-
ка. Не прилагайте чрезмерных усилий при работе с
приводом CD-RW, так как это может привести к его
повреждению.
7. Îòâåðñòèå äëÿ àâàðèéíîãî èçâëå÷åíèÿ
äèñêà (Emergency eject hole)
В случае, если подложку привода CD-RW заклинит,
то диск можно извлечь, вставив кусок проволоки в
это отверстие. Подробнее см. (стр. 9).
1
2
3
4
5
7
6
