Îïèñàíèå ïàíåëåé ïîðòîñòóäèè
Re
v0.02
Çàäíÿÿ ïàíåëü

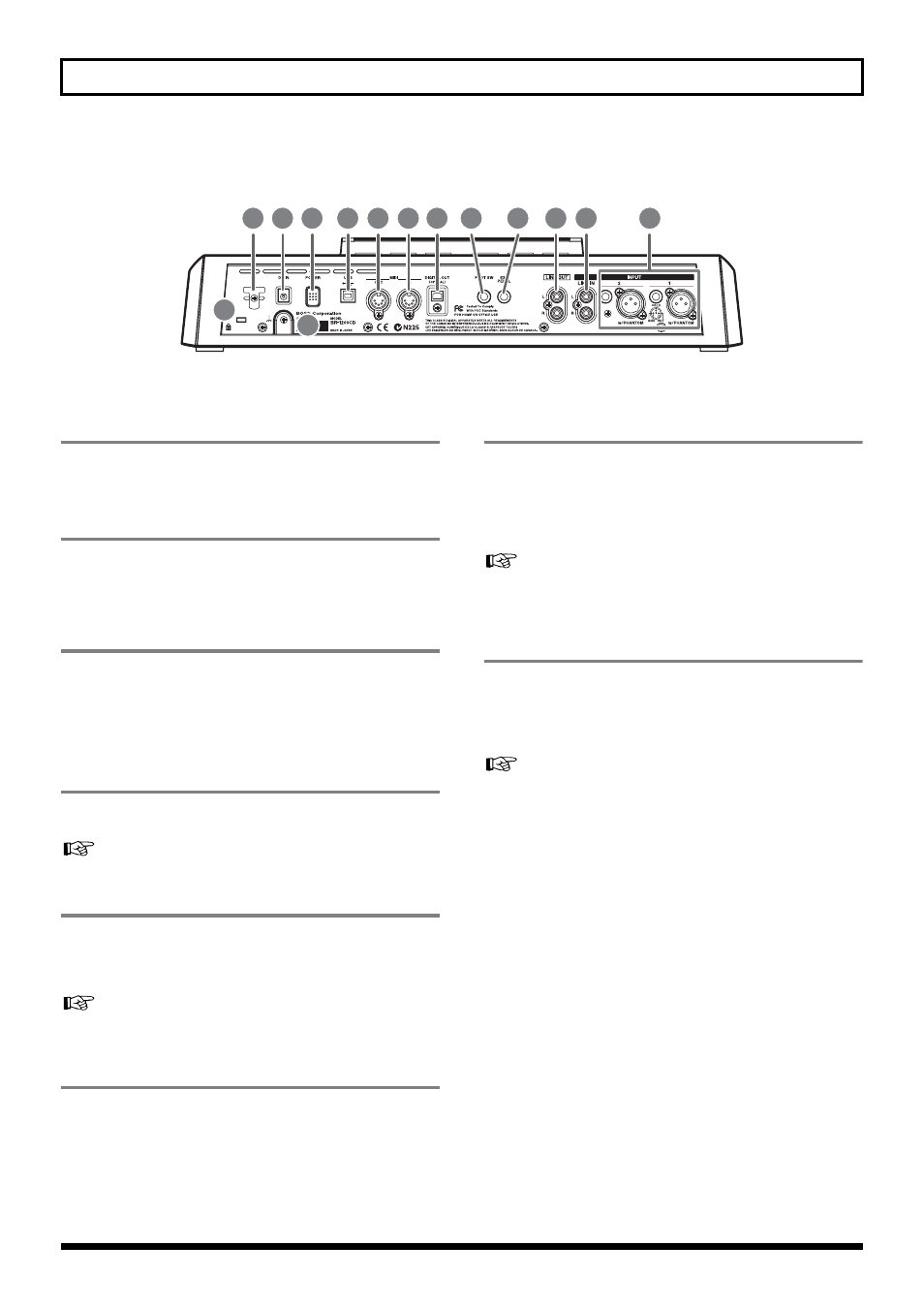

fig.0005-06
1. Êíîïêà âêëþ÷åíèÿ/âûêëþ÷åíèÿ
ïðèáîðà (POWER switch)
Используйте эту кнопку для включения и выклю-
чения устройства (стр. 36).
2. Ðàçúåì äëÿ ïîäêëþ÷åíèÿ áëîêà
ïèòàíèÿ (DC IN jack)
Для подключения портостудии к электросети ис-
пользуйте ТОЛЬКО блок питания, поставляемый в
комплекте с прибором (PSB-3U).
3. Ïðåäîõðàíèòåëüíûé êðþê äëÿ øíóðà
ýëåêòðîïèòàíèÿ (Cord hook)
При подключении прибора к сети, шнур электропи-
тания нужно пропустить через этот крюк во избежа-
ние случайного отключения питания (если кто-ни-
будь запнется об этот шнур, например). Если во вре-
мя работы обесточить портостудию, есть риск поте-
ри важных данных без возможности восстановления.
4. Ðàçúåì USB
Используется для подключения портостудии к ком-
пьютеру по USB-интерфейсу.
См. также главу 7
5,6. Ðàçúåìû MIDI OUT
BR-1200CD передает/принимает MIDI-команды через
эти разъемы. К ним можно подключить внешнее
устройство, использующее MIDI - секвенсор, драм-
машину, звуковые модули и др.
См. также “Глава 6: Работа с MIDI” (стр. 241)
7. Ðàçúåì äëÿ ïåðåäà÷è àóäèî-ñèãíàëà â
öèôðîâîì âèäå (DIGITAL OUT)
Это оптический разъем, на который подается аудио-
сигнал, идентичный тому, что идет на разъем LINE
OUT, но в цифровом виде для записи на внешний
носитель (CD-R или мини-диск) или для подключе-
ния к портостудии других цифровых устройств
(усилителей, акустических систем), имеющих разъем
для приема цифрового аудио.
8. Ðàçúåì äëÿ ïîäêëþ÷åíèÿ ïåäàëè
óïðàâëåíèÿ (FOOT SW)
К этому разъему можно подключить дополнитель-
ную педаль управления (например, Roland DP-2 или
BOSS FS-5U). С помощью этой педали можно выпол-
нять такие операции как включение/выключение вос-
произведения (или автоматическое включение/
выключение записи).
См. также “Использование педали управления
(FOOT SWITCH)” (стр. 39)
9. Ðàçúåì äëÿ ïîäêëþ÷åíèÿ ïåäàëè
ýêñïðåññèè (EXP PEDAL)
К этому разъему можно подключить педаль эксп-
рессии (например, Roland EV-5). Эту педаль можно
использовать при работе с эффектами (например,
гитарным эффектом "wah" и другими подобными
ему).
См. также “Работа с педалью экспрессии (Еxpression
pedal)” (стр. 124)
1 5 4 6 7 10 11 12 8 9 2 3
13
