5 САШОСТОШШпЬНОВ ТЕХНИЧЕСКОЕ ОВСИ¥ЖИБАШЕ АШЮтОВЫШ
2В

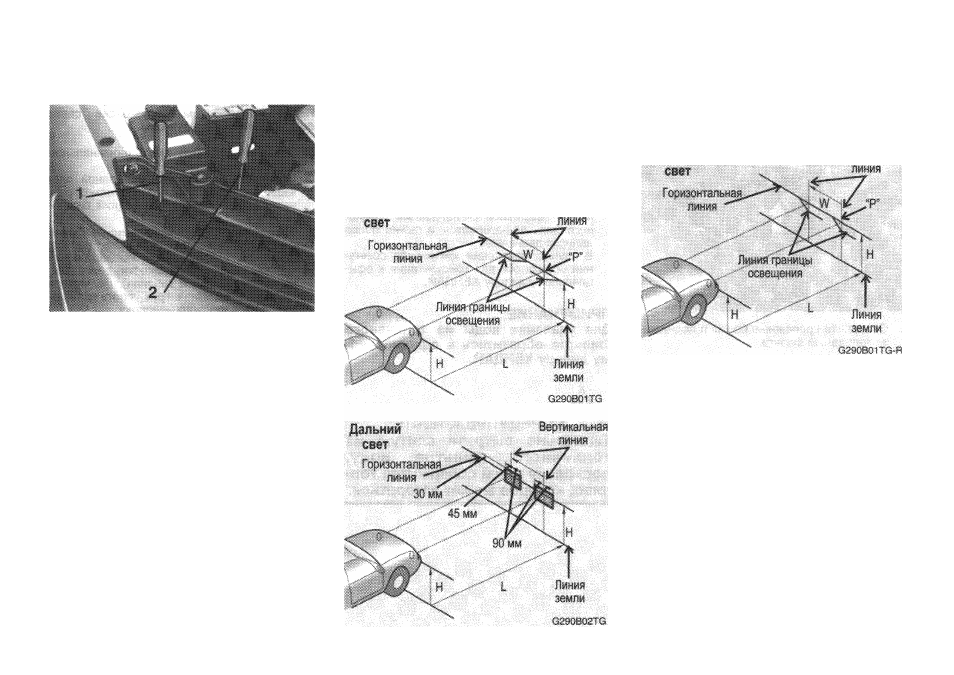

Ртгщтрошшш тучт ттв гштш
шшмты фар шаовного света в
1 ~ Регулировка в вертикальной плоскости
2 ~ Регулировка в горизонтальной плоскос­
ти
5. Откройте капот.
6>
На регулировочном экране начертите
горизонтальную линию и вертикальные
линии (проходящие через центр каждой
фары).
Затем
начертите линию, проходящую
параллельно и на 30 мм ниже горизон­
тальной линии для регулировки света
фар.
7, Отрегулируйте линию границы освеще­
ния ближнего света фар на уровне
параллельной линии при помощи крес­
товой отвертки - РЕГУЛИРОВКА В
ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ.
8. Отрегулируйте линию границы освеще­
ния ближнего света фар по каждой вер­
тикальной линии при помощи крестовой
отвертки - РЕГУЛИРОВКА В ГОРИЗОН­
ТАЛЬНОЙ ПЛОСКОСТИ.
Див автомобитей с пввыт расаоложени«
вт органов уоравшннв
В|ШЖН1Й Вертикальная
^ттшвёШт й шртмт рттттшт-
штшЩгштш ^гфтттт
тршшпшт
Если в ходе кузовного ремонта передней
части
кузова автомобиля были заменены
фары головного света в сборе, необходимо
проверить регулировку пучка света фар с
использованием экрана, как показано на
рисунке. Включите переключатель света
фар. (В положение ближнего или дальнего
света).
1. Отрегулируйте пучок света фар таким
образом, чтобы собственная ось пучка
света
была параллельна центральной
линии кузова автомобиля и совпадала в
точке показанной ш рисунке.
2. Пунктирными линиями на рисунке
обозначены центры фар головного све­
та.
