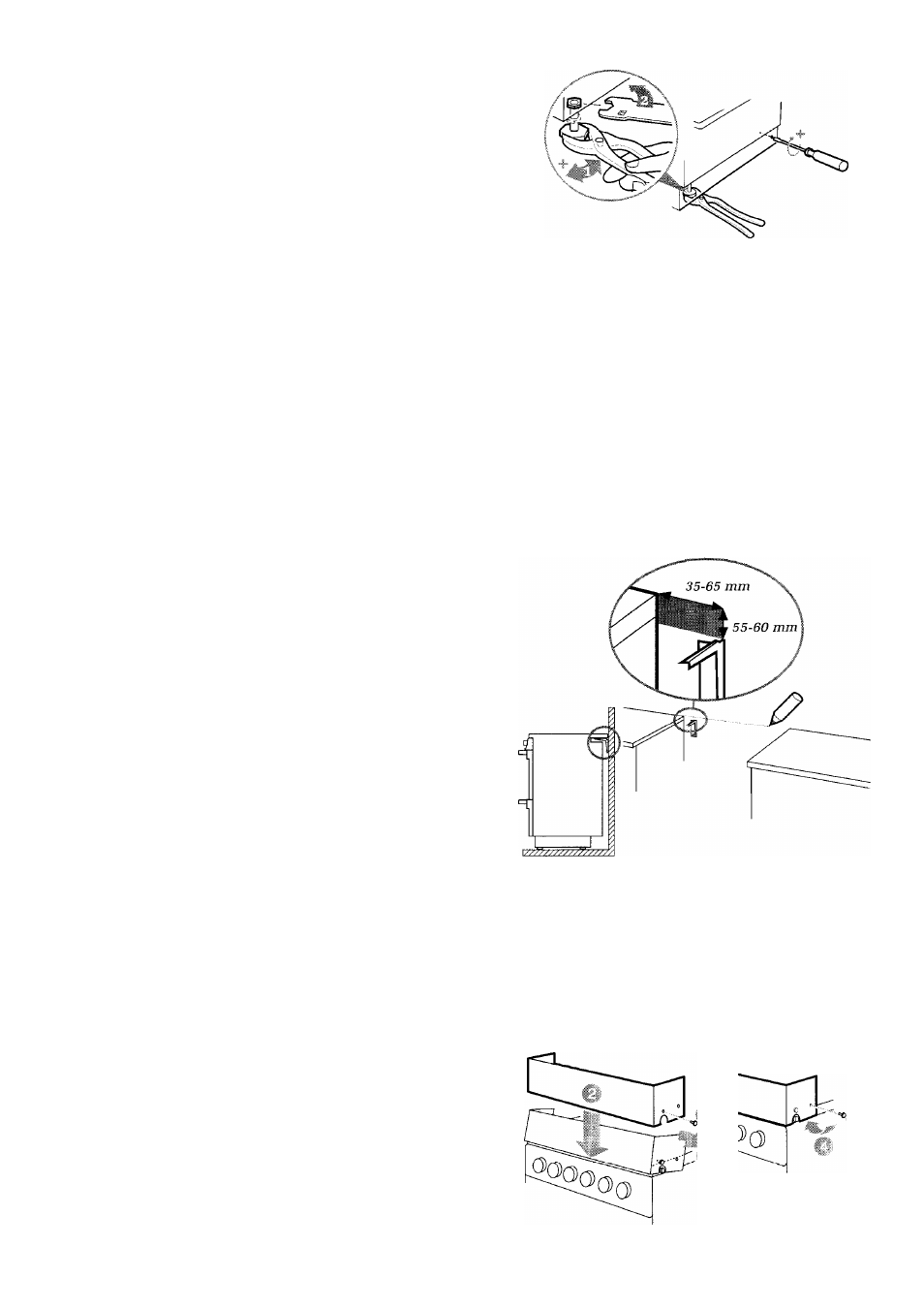

Выравнивание положения плиты
Электроплита должна быть выровнена по горизонтали,
к примеру, для того, чтобы толщина слоя масла на
сковородах была одинаковой. Для проверки
горизонтальности установки электроплиты положите
на ее стол спиртовой уровень или поставьте на рабочую
поверхность сковороду с водой.
В случае необходимости Вы можете опустить (на
6 мм) или поднять (на 12 мм) колесики и ножки,
начиная с передней поверхности электроплиты. Для
регулировки задних колесиков пользуйтесь крестообразной
отоерткой, а для регулировки передних ножек - разводным
ключом. После того, как горизонтальность установки
электроплиты будет обеспечена, Вам нужно зафиксировать
эти ножки при помощи гайки. Поворачивайте ее против
часовой стрелки при помощи прилагаемого гаечного
ключа.
А
Ограничительное устройство должно
быть установлено для предотвращения
опрокидывания плиты в случае
избыточного давления.
1. После выравнивания положения плиты начертите
на стене линию по верхнему краю рабочей поверхности
(смотрите рисунок).
2. Показанные размеры подходят как в случае
установки ограничительного устройства справа,
так и слева (смотрите рисунок). Проведите измерюния
и отметьте позицию для установки устройства,
затем установите его, закрепив шурупами на
твердом материале или используя подходящий
метод укрепления и фиксации.
Внимание! Если проем между кухонными шкафами
окажется шире плиты, и Вы решите установить
ее по центру, Вам придется внести изменения в
размеры, показанные на рисунке.
3. Если ограничительное устройство прикреплено
для установки плиты в центре более широкого
пространства, как это было только что описано.
Вам нужно будет помнить о необходимости точной
установки плиты на место так, чтобы ограничительное
устройство входило в отверстие на задней части
плиты.
1. Вставьте зубцы в передние пазы.
2. Поместите кожух на плиту зубцами по краям
рабочей поверхности.
3. Наклоните кожух вниз, а затем вверх, чтобы его
боковые стороны подошли под края рабочей
поверхности.
4. Зафиксируйте его при помощи задних зубцов.
23
