Установка
А
Установкой, ремонтом и другими
работами, связанными с
электроплитой, должен заниматься
квалифицированный электрик.
Электроплита имеет значительный
вес. Некоторые края и углы, которые в
обычных условиях не видны могут
быть острыми. При перемещении
электроплиты пользуйтесь
рукавицами.

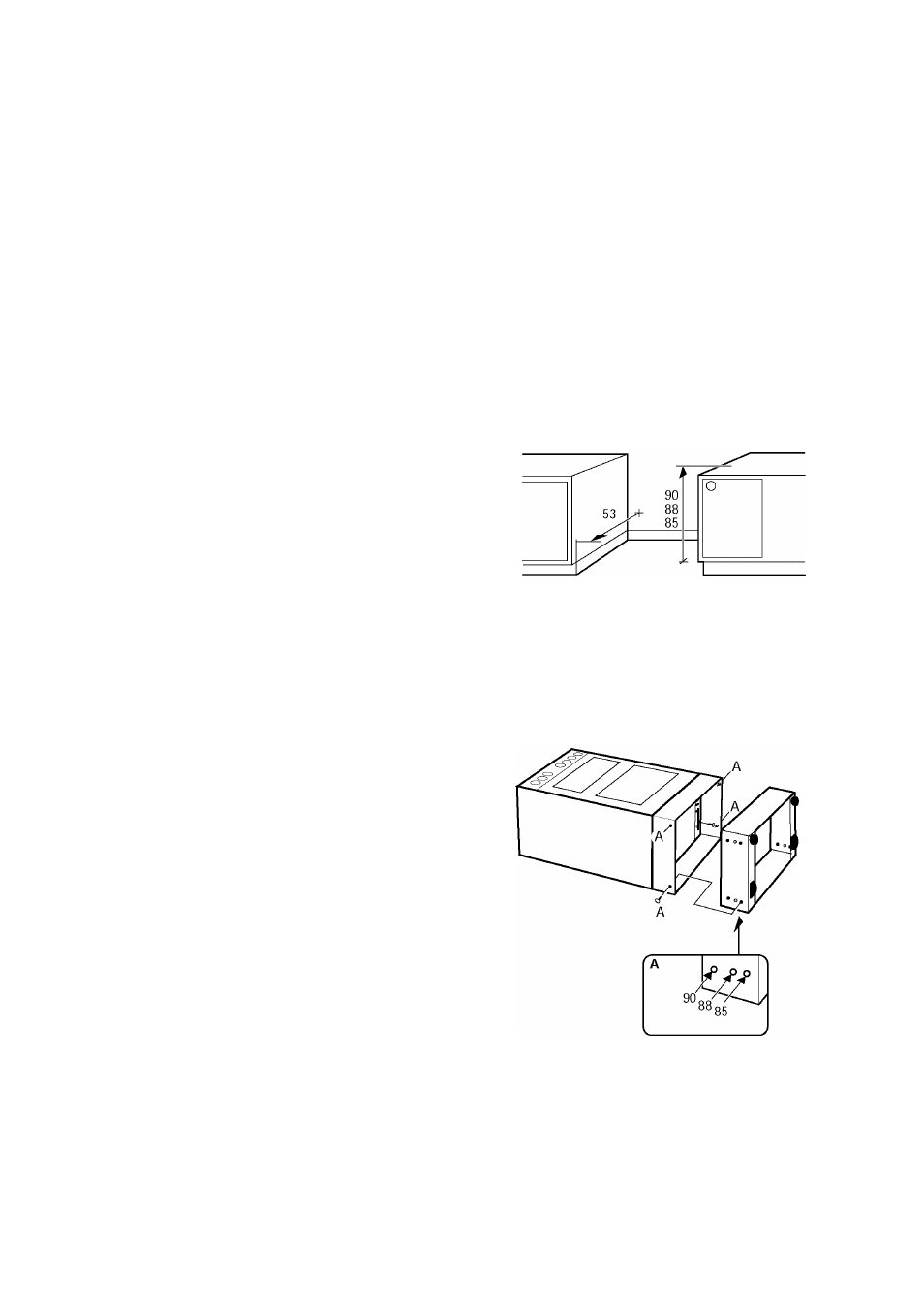

Перед установкой плиты следует убедиться, что
ее габаритные размеры соответствуют
свободному пространству на Вашей кухне. Измерьте
высоту рабочей поверхности и глубину проема, как
это показано на рисунке. Также можно
установить плиту у стены или около одного
кухонного шкафа.
При поставке плита рассчитана на высоту рабочего
стола 90 см и глубину цоколя 53 см. Вы можете изменить
высоту цоколя, чтобы верхний край плиты соответствовал
высоте рабочего стола 85, 88 или 90 см (см. ниже).
Резиновые прокладки в задней части рабочей
поверхности тркебуются для формирования щели
шириной 5 мм, необходимой для охлаждения рабочей
поверхности.
Не удаляйте эти резиновые прокладки и не
блокируйте пространство за плитой каким-либо иным
образом, иначе плита не будет работать.
При перемещении плиты следите, чтобы провод плиты
не зацепился за какие-либо предметы.
6 Т3](6)м
Изменение высоты цоколя
Перед установкой высоты цоколя ознакомьтесь со всеми
прилагаемыми инструкциями.
1. Осторожно положите плиту на заднюю стенку (см.
рис.). Подложите под плиту на пол часть
упаковочного материала.
2. Отвинтите четыре винта (А, см. рис.) и слегка
выдвиньте на себя внутренний цоколь. Установите
кронштейны, на которых крепятся колеса и ножки.
ВНИМАНИЕ! Будьте осторожны, так как в нижней
части плиты могут быть острые кромки.
3. Установите винты (А) в соответствующие отверстия,
определяющие высоту рабочего стола: 85, 88 или 90
см (см. рис. А).
4. Снова установите плиту в вертикальное положение и
подключите ее к электросети. Передвиньте плиту в
требуемое место и отрегулируйте уровень (см.
следующую стр.) перед установкой устройств,
обеспечивающих безопасность.
6 ТзМЬМ
24
