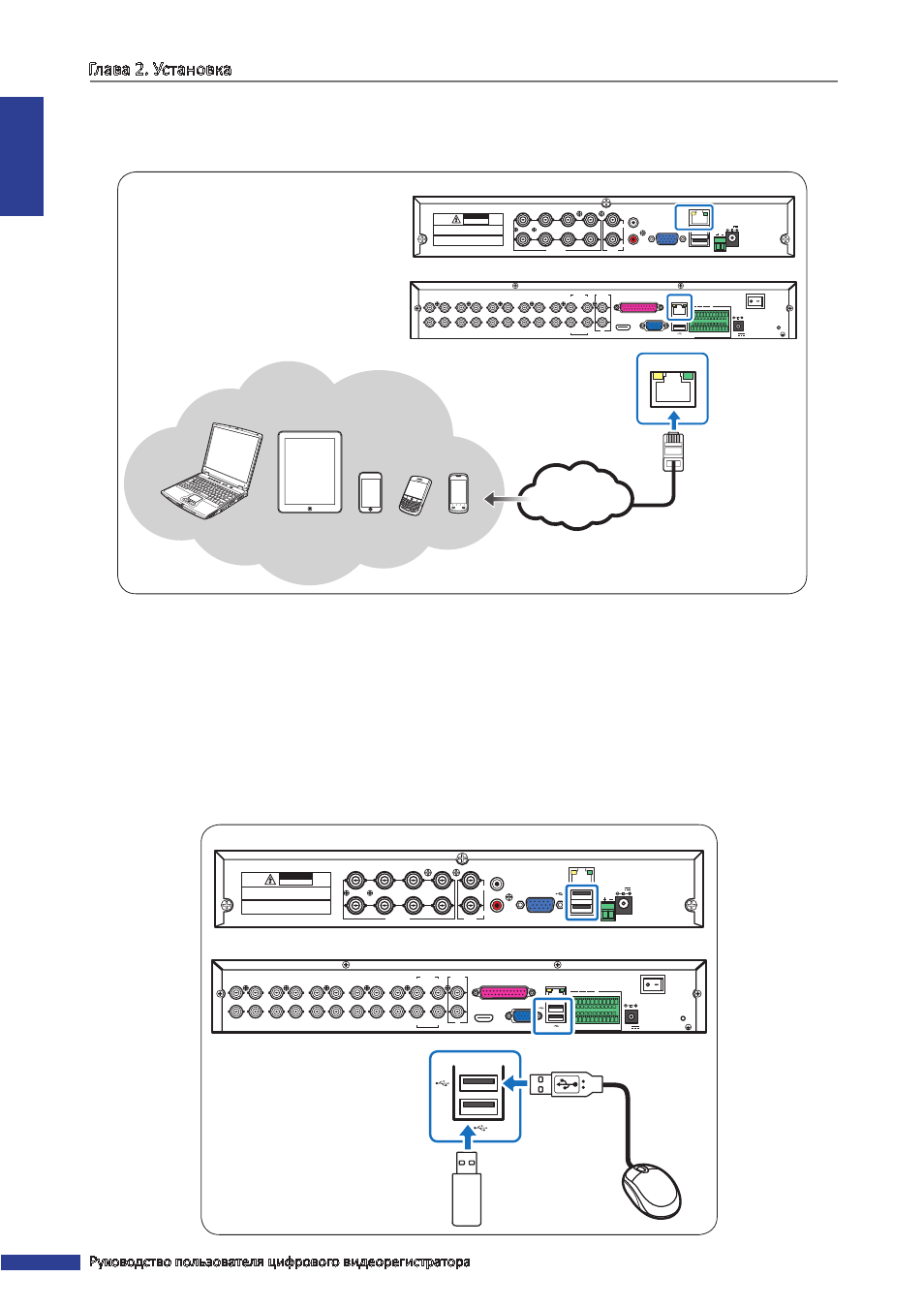

2.8. Подключение к сети
Для осуществления удаленного мониторинга подключите цифровой видеорегистратор к Интернету
посредством проводного сетевого подключения.
RS-485
3
4
1
2
1
2
VIDEO
OUTPUT
7
8
5
6
VIDEO INPUT
AUDIO
OUTPUT
AUDIO
INPUT
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK.
DO NOT OPEN COVERS. NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
WARNING: TO PREVENT FIRE OR SHOCK HAZARD. DO NOT
EXPOSE UNITS NOT SPECIFICALLY DESIGNED FOR
OUTDOOR USE TO RAIN OR MOISTURE.
CH1
CH9
CH2
CH10
CH3
CH11
CH4
CH12
CH5
CH13
CH6
CH14
CH7
CH15
CH8
CH16
1
3
2
AUDIO
IN
4
VIDEO OUT
MAIN
VIDEO OUT
SPOT
AUDIO IN (CH5-CH16)
HDMI
VGA
12V
LAN
G 1 2 3 4 5 6 7 8 9 10 11
+
-
NO COM G 16 15 14 13 12
RS-485
OUT
D+ D-
KB
IN
ALARM
1
2
AUDIO
OUT
LAN
Internet
Кабель RJ-45
Ноутбук, ПК
Планшетный ПК
Мобильные телефоны
16-канальный цифровой видеорегистратор
4-канальный и 8-канальный цифровые видеорегистраторы
1.
Подключите разъем RJ-45 на одном конце кабеля к порту ЛВС на задней панели цифрового
видеорегистратора.
2.
Подключите разъем на другом конце кабеля непосредственно к порту ЛВС маршрутизатора или сетевого
коммутатора.
После подключения настройте цифровой видеорегистратор для передачи данных по сети. Подробные
сведения см. в разделе
«4.4. Настройка сети» на стр. 51
.
2.9. Подключение других устройств
К цифровому видеорегистратору можно подключить такие устройства, как мышь и USB-накопитель. Эти
устройства следует подключать к порту USB на передней или задней панели цифрового видеорегистратора.
