Глава 2. Установка
Руководство пользователя цифрового видеорегистратора
17
РУССКИЙ
Глава 2. Установка
2.1. Установка жесткого диска
В зависимости от приобретенного комплекта жесткий диск может входить в комплект поставки. Если жесткий
диск предварительно не установлен, выполните указания по его установке, приведенные в настоящем
руководстве пользователя.
НЕ извлекайте и НЕ устанавливайте жесткий диск при включенном питании прибора.
2.1.1. Установка жесткого диска в 4-канальный или 8-канальный
цифровой видеорегистратор
В 4-канальный или 8-канальный цифровой видеорегистратор можно установить один 3,5-дюймовый жесткий
диск с интерфейсом SATA. Для установки жесткого диска выполните указанные ниже действия.
Примечание
На иллюстрациях ниже показан 8-канальный цифровой видеорегистратор, те же процедуры относятся к
4-канальному цифровому видеорегистратору.

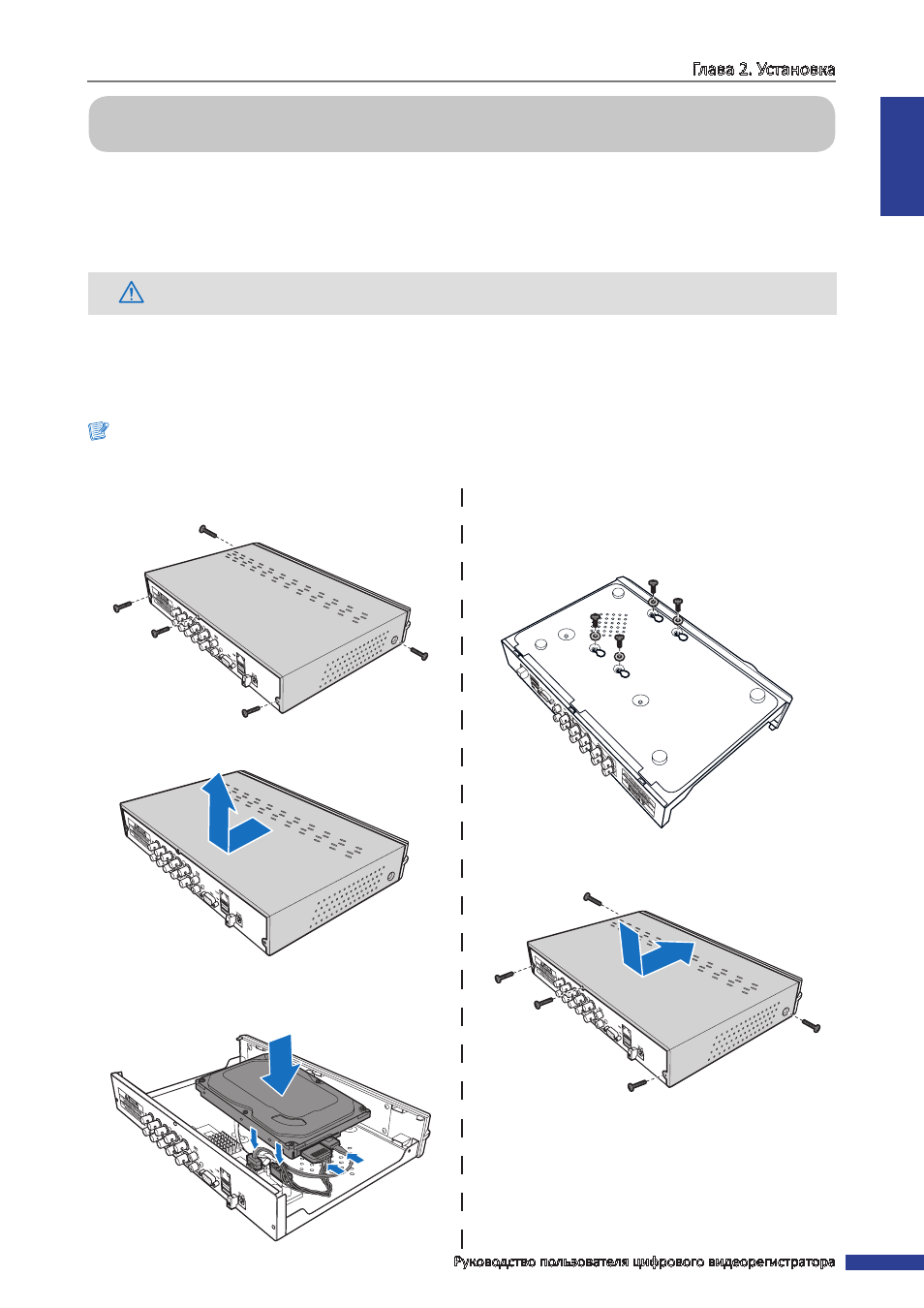

1
Отвинтите винты крепления левой, правой и задней
панелей крышки, как показано на иллюстрации.
2.
Сместите назад, а затем поднимите крышку корпуса
и снимите ее.
3.
Подсоедините кабели данных и питания к
жесткому диску и установите жесткий диск в корпус
цифрового видеорегистратора.
4
Совместите отверстия на жестком диске
с отверстиями на корпусе цифрового
видеорегистратора и закрепите жесткий диск с
помощью четырех (4) винтов, входящих в комплект
поставки.
4
1
2
2
V
I
D
E
O
O
U
T
P
U
T
8
6
V
I
D
E
O
I
N
P
U
T
A
U
D
I
O
I
N
P
U
T
V
G
A
5.
Установите крышку корпуса и закрепите ее с
помощью винтов.
