Глава 2. Установка
24
Руководство пользователя цифрового видеорегистратора
РУССКИЙ
2.6. Подключение датчиков
Примечание
Этими разъемами оснащен только 16-канальный видеорегистратор.
Можно подключить датчики
максимум к 16 каналам.
Разъемы промаркированы
в соответствии с номерами
каналов.
2.7. Подключение микрофонов
Данный цифровой видеорегистратор поддерживает 16 каналов аудиовходов. Микрофоны можно подключить
непосредственно к RCA- и BNC-разъемам или к параллельному порту аудиовходов.
2.7.1. Подключение к RCA-разъему
Примечание
Этим разъемом оснащены только 8-канальный и 4-канальный видеорегистраторы.

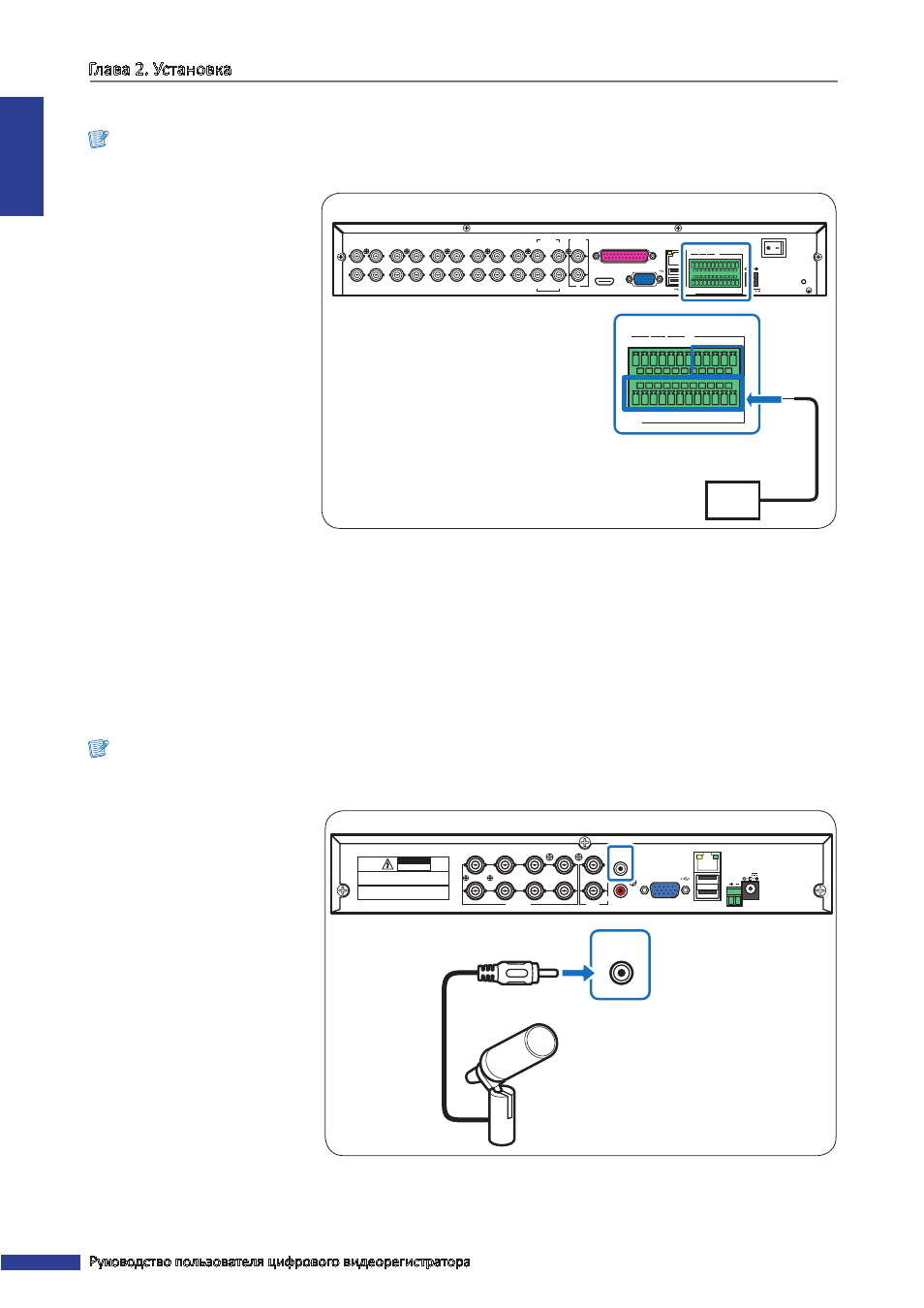

Подключите микрофон(ы) к
