Глава 1. Общие сведения об изделии
Руководство пользователя цифрового видеорегистратора
13
РУССКИЙ
18 Заблокировать -
Предотвращает извлечение контейнера для жесткого диска с горячим
подключением.
19 Индикатор
состояния
Мигает при доступе к жесткому диску.
20 Индикатор второго
жесткого диска
Светится, когда установлен съемный жесткий диск.
21 Рукоятка - Потянув за рукоятку, можно извлечь контейнер для жесткого диска.

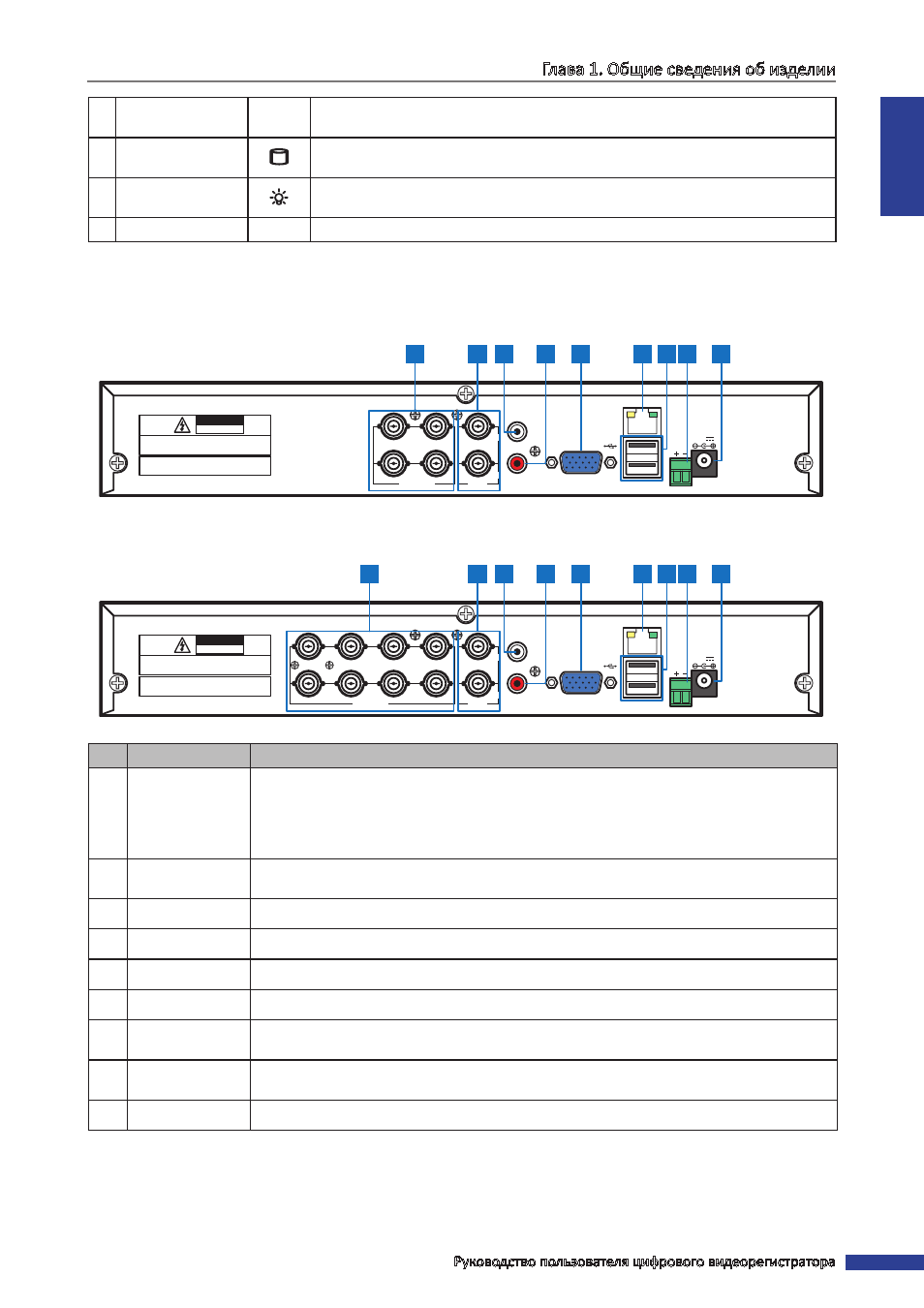

1.3.2. Задняя панель
4-канальный цифровой видеорегистратор
1
2
VIDEO
OUTPUT
3
4
1
2
VIDEO INPUT AUDIO
OUTPUT
AUDIO
INPUT
RS-485
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK.
DO NOT OPEN COVERS. NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
WARNING: TO PREVENT FIRE OR SHOCK HAZARD. DO NOT
EXPOSE UNITS NOT SPECIFICALLY DESIGNED FOR
OUTDOOR USE TO RAIN OR MOISTURE.
5 6 8 9 7 1 2 3 4
8-канальный цифровой видеорегистратор
RS-485
3
4
1
2
1
2
VIDEO
OUTPUT
7
8
5
6
VIDEO INPUT AUDIO
OUTPUT
AUDIO
INPUT
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK.
DO NOT OPEN COVERS. NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
WARNING: TO PREVENT FIRE OR SHOCK HAZARD. DO NOT
EXPOSE UNITS NOT SPECIFICALLY DESIGNED FOR
OUTDOOR USE TO RAIN OR MOISTURE.
1 2 5 6 8 9 7 3 4
№ Разъем Описание
1 Видеовходы
8-канальный цифровой видеорегистратор: эти BNC-разъемы предназначены для
подключения до 8 источников входного видеосигнала.
4-канальный цифровой видеорегистратор: эти BNC-разъемы предназначены для
подключения до 4 источников входного видеосигнала.
2
Видеовыходы эти разъемы (BNC) предназначены для подключения до 2 устройств вывода
видеосигнала.
3 Аудиовход Этот RCA-разъем предназначен для подключения источника входного аудиосигнала.
4 Аудиовыход Этот RCA-разъем предназначен для подключения устройства вывода аудиосигнала.
5 Выход VGA Этот разъем предназначен для подключения VGA-монитора.
6 ЛВС Этот разъем RJ-45 предназначен для подключения к локальной сети.
7
Порт USB Этот порт предназначен для подключения USB-мыши, флэш-накопителя или другого
внешнего запоминающего устройства.
8
Разъем RS-485 Этот разъем для подключения скоростной купольной видеокамеры посредством
интерфейса RS-485.
9 Гнездо питания Это гнездо служит для подключения блока питания.
