Глава 2. Установка
20
Руководство пользователя цифрового видеорегистратора
РУССКИЙ
2.2. Подключение питания
Используйте только блок питания, входящий в комплект поставки цифрового видеорегистратора.
1.
Подсоедините разъем на
одном конце кабеля блока
питания к гнезду питания на
задней панели цифрового
видеорегистратора.
2.
Подсоедините штепсельную
вилку на другом конце кабеля
блока питания к электрической
розетке.
3.
4-канальный и 8-канальный
цифровые видеорегистраторы
включаются автоматически.
Для включения питания
16-канального цифрового
видеорегистратора
используйте выключатель
питания.

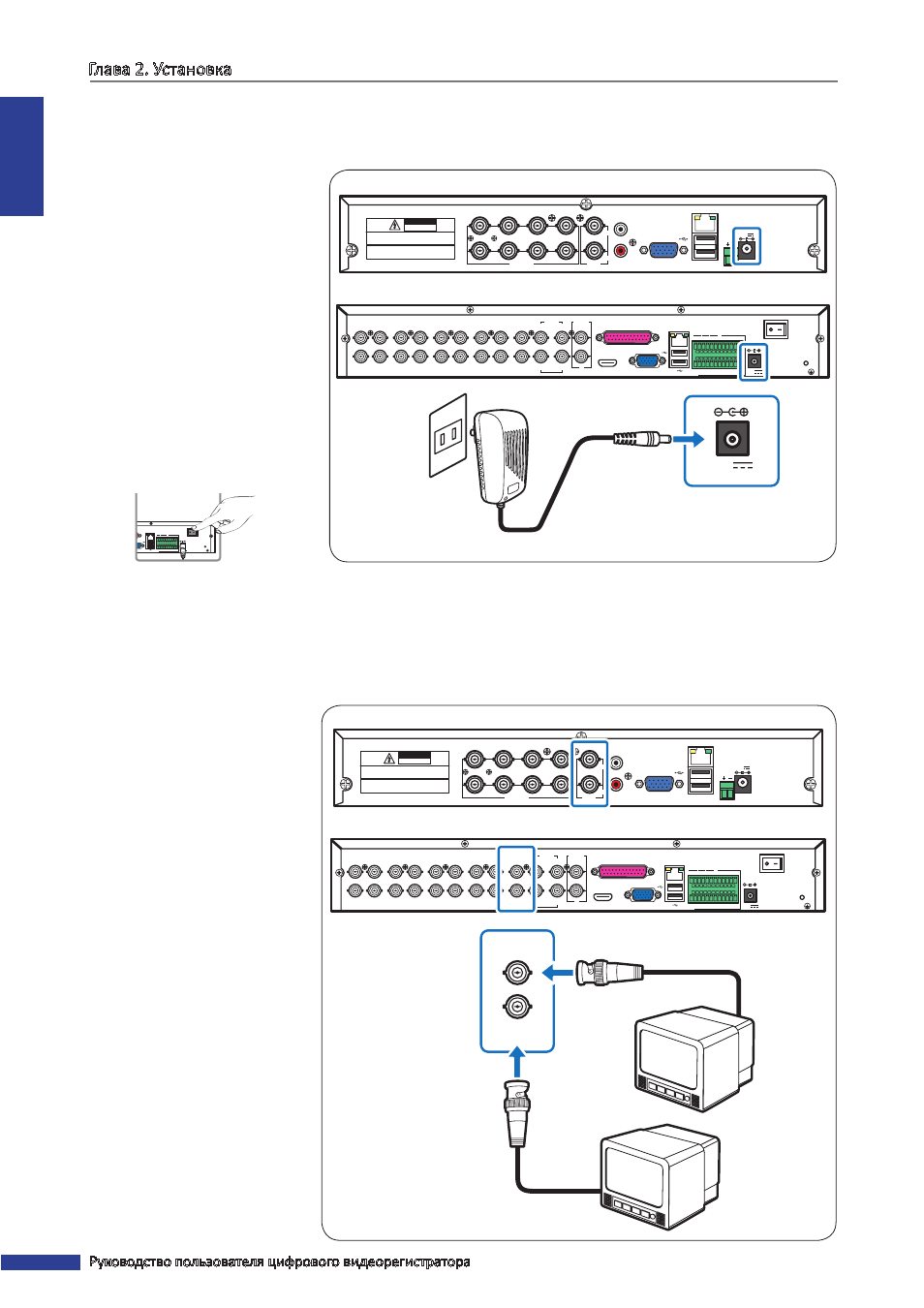

2.3. Подключение к мониторам
Страницу предварительного просмотра можно отобразить на мониторах, подключенных посредством кабелей
BNC, VGA или HDMI (на 16-канальной модели).
2.3.1. Подключение к BNC-выходу
6)
GA
12V
LAN
G
1
2
3
4
5
6
7
8
9
10 11
+
-
NO COM G
16 15 14 13 12
RS-485
OUT
D+ D-
KB
IN
ALARM
RS-485
3
4
1
2
1
2
VIDEO
OUTPUT
7
8
5
6
VIDEO INPUT
AUDIO
OUTPUT
AUDIO
INPUT
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK.
DO NOT OPEN COVERS. NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
WARNING: TO PREVENT FIRE OR SHOCK HAZARD. DO NOT
EXPOSE UNITS NOT SPECIFICALLY DESIGNED FOR
OUTDOOR USE TO RAIN OR MOISTURE.
CH1
CH9
CH2
CH10
CH3
CH11
CH4
CH12
CH5
CH13
CH6
CH14
CH7
CH15
CH8
CH16
1
3
2
AUDIO
IN
4
VIDEO OUT
MAIN
VIDEO OUT
SPOT
AUDIO IN (CH5-CH16)
HDMI
VGA
12V
LAN
G 1 2 3 4 5 6 7 8 9 10 11
+
-
NO COM G 16 15 14 13 12
RS-485
OUT
D
+
D
-
KB
IN
ALARM
1
2
AUDIO
OUT
12V
Блок питания
Электрическая розетка
4-канальный и 8-канальный цифровые видеорегистраторы
16-канальный цифровой видеорегистратор
RS-485
3
4
1
2
1
2
VIDEO
OUTPUT
7
8
5
6
VIDEO INPUT
AUDIO
OUTPUT
AUDIO
INPUT
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK.
DO NOT OPEN COVERS. NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
WARNING: TO PREVENT FIRE OR SHOCK HAZARD. DO NOT
EXPOSE UNITS NOT SPECIFICALLY DESIGNED FOR
OUTDOOR USE TO RAIN OR MOISTURE.
CH1
CH9
CH2
CH10
CH3
CH11
CH4
CH12
CH5
CH13
CH6
CH14
CH7
CH15
CH8
CH16
1
3
2
AUDIO
IN
4
VIDEO OUT
MAIN
VIDEO OUT
SPOT
AUDIO IN (CH5-CH16)
HDMI
VGA
12V
LAN
G 1 2 3 4 5 6 7 8 9 10 11
+
-
NO COM G 16 15 14 13 12
RS-485
OUT
D
+
D
-
KB
IN
ALARM
1
2
AUDIO
OUT
VIDEO OUT
MAIN
VIDEO OUT
SPOT
Зависит от дисплея
BNC-кабель
BNC-кабель
4-канальный и 8-канальный цифровые видеорегистраторы
16-канальный цифровой видеорегистратор
Зависит от дисплея
Подключите монитор к
BNC-видеовыходу цифрового
видеорегистратора, как показано
на иллюстрации.
