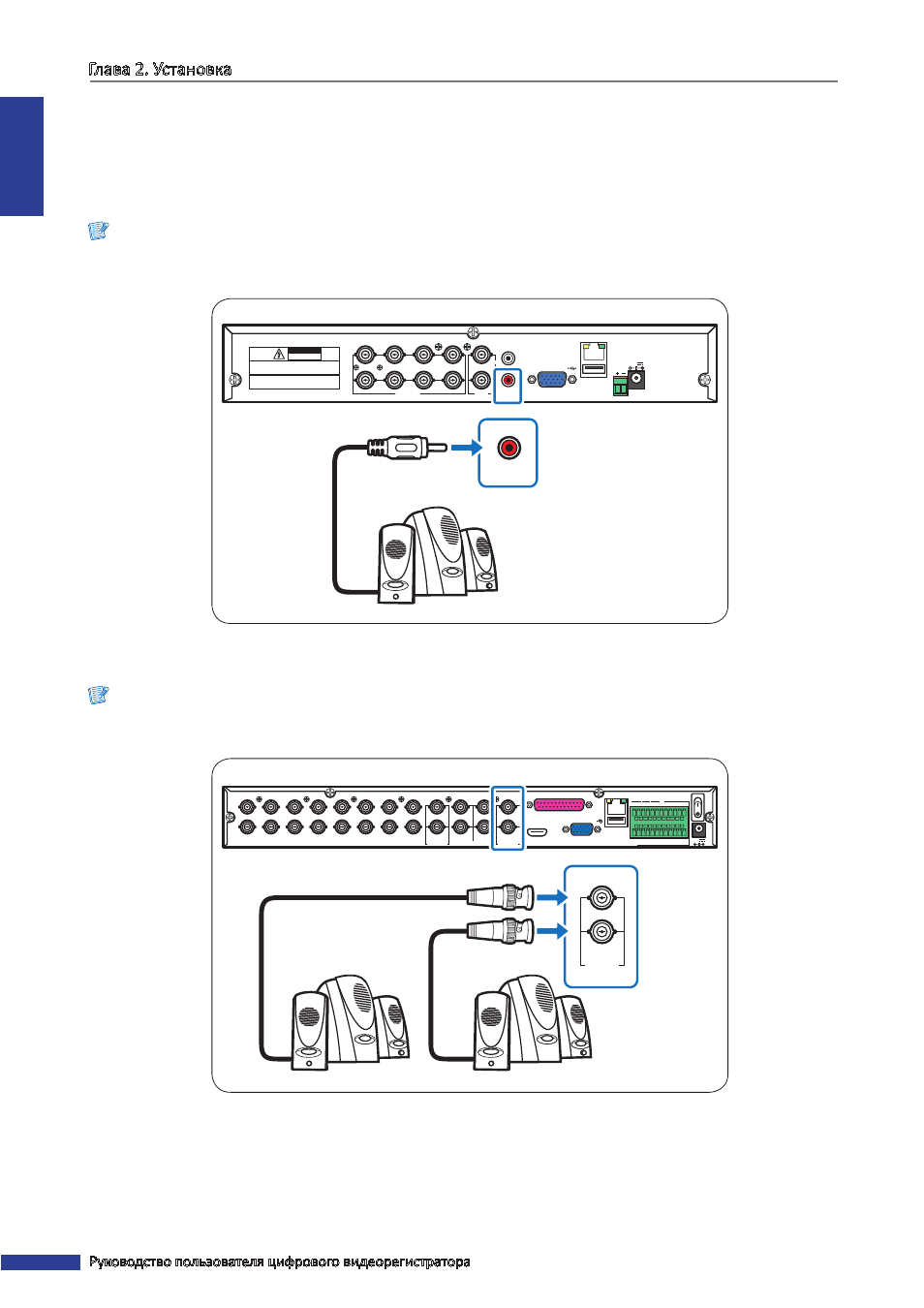

2.10. Подключение акустической системы (АС)
Можно подключить АС к BNC- или RCA-разъему цифрового видеорегистратора. Доступные способы
подключения зависят от модели.
2.10.1. Подключение к RCA-разъему
Примечание
Этим разъемом оснащены только 8-канальный и 4-канальный видеорегистраторы.
Подключите АС с помощью RCA-кабеля, как показано на иллюстрации.
RS-485
3
4
1
2
1
2
VIDEO
OUTPUT
7
8
5
6
VIDEO INPUT
AUDIO
OUTPUT
AUDIO
INPUT
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK.
DO NOT OPEN COVERS. NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
WARNING: TO PREVENT FIRE OR SHOCK HAZARD. DO NOT
EXPOSE UNITS NOT SPECIFICALLY DESIGNED FOR
OUTDOOR USE TO RAIN OR MOISTURE.
AUDIO
OUTPUT
4-канальный и 8-канальный цифровые видеорегистраторы
2.10.2. Подключение к BNC-разъемам
Примечание
Этими разъемами оснащен только 16-канальный видеорегистратор.
Подключите АС с помощью BNC-кабеля, как показано на иллюстрации.
VGA
AUDIO IN (CH5-CH16)
HDMI
LAN
1
2
AUDIO OUT
VIDEO OUT
AUDIO IN
2
4
1
3
MAIN
SPOT
CH8
CH16
CH7
CH15
CH6
CH14
CH5
CH13
CH4
CH12
CH3
CH11
CH2
CH10
CH1
CH9
G
1
2
3
4
5
6
7
8
9
10
11
+
-
NO COM
G
16
15
14
13
12
RS-485
D+
D-
KB
OUT
IN
ALARM
12V
1
2
AUDIO OUT
16-канальный цифровой видеорегистратор
