Глава 1. Общие сведения об изделии
14
Руководство пользователя цифрового видеорегистратора

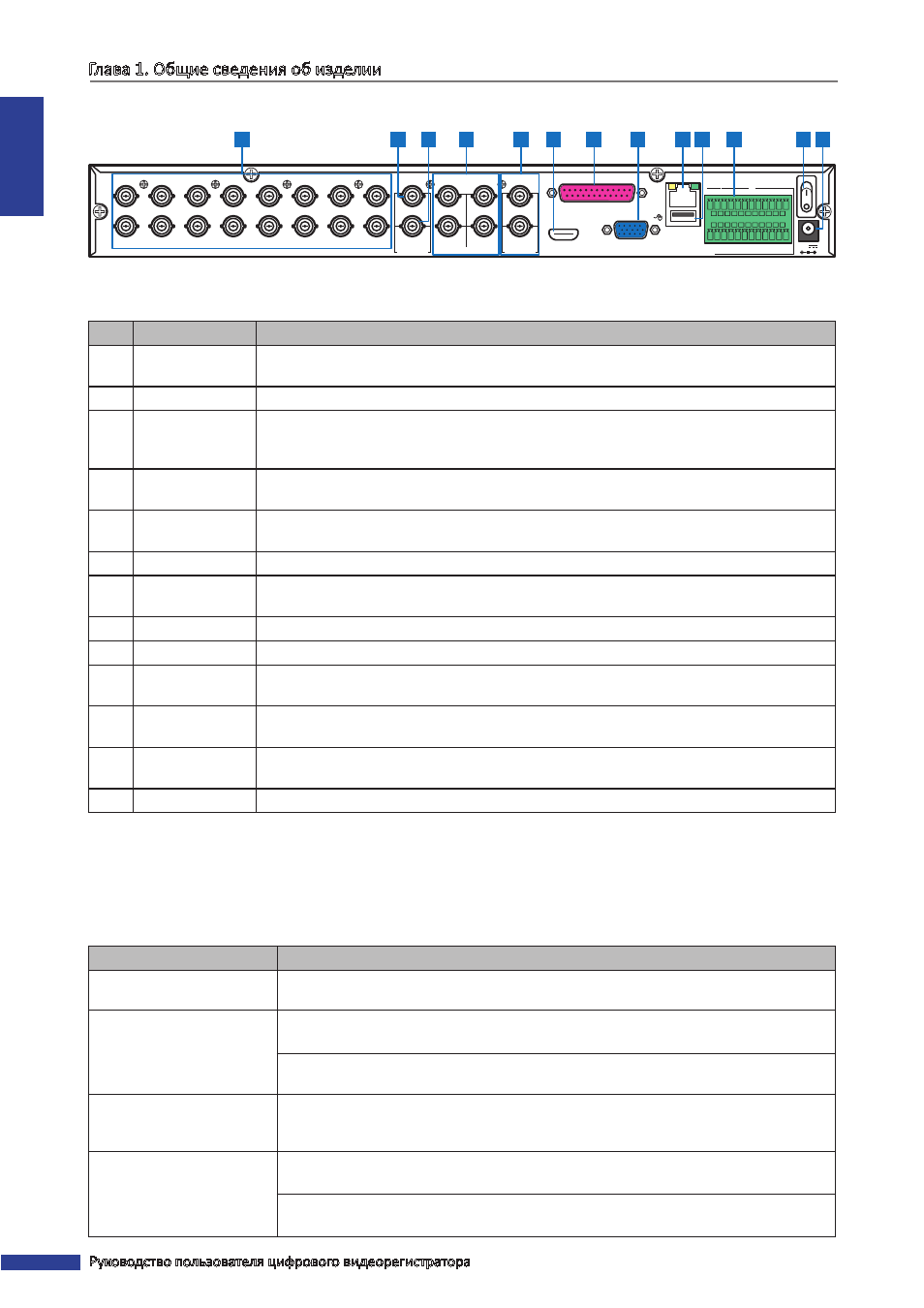

РУССКИЙ 16-канальный цифровой видеорегистратор
VGA
AUDIO IN (CH5-CH16)
HDMI
LAN 1
2
AUDIO OUT VIDEO OUT AUDIO IN
2
4
1
3
MAIN
SPOT
CH8
CH16
CH7
CH15
CH6
CH14
CH5
CH13
CH4
CH12
CH3
CH11
CH2
CH10
CH1
CH9
G 1 2 3 4 5 6 7 8 9 10 11
+ - NO COM G 16 15 14 13 12
RS-485
D+ D-
KB OUT IN
ALARM
12V
1 2 3 5 4 7 6 8 9 12 13 11 10
№ Разъем Описание
1
Видеовходы эти BNC-разъемы предназначены для подключения до 16 источников входного
видеосигнала.
2 Видеовыход Этот BNC-разъем предназначен для подключения устройства вывода видеосигнала.
3
Видеовыход
SPOT
Этот BNC-разъем предназначен для подключения устройства вывода видеосигнала
– на него выводятся только каналы с настройкой «Выход SPOT» для параметра
«ВИДЕОВЫХОД».
4
Аудиовходы Эти BNC-разъемы предназначены для подключения до 4 источников входного
аудиосигнала.
5
Аудиовыходы Эти BNC-разъемы предназначены для подключения до 2 устройств вывода
аудиосигнала.
6 Выход HDMI Этот разъем предназначен для подключения к HDMI-входу монитора.
7
Параллельный
порт
Этот разъем предназначен для подключения до 12 источников входного
аудиосигнала с помощью адаптера с параллельного порта на BNC.
8 Выход VGA Этот разъем предназначен для подключения VGA-монитора.
9 ЛВС Этот разъем RJ-45 предназначен для подключения к локальной сети.
10
Порт USB Этот порт предназначен для подключения USB-мыши, флэш-накопителя или другого
внешнего запоминающего устройства.
11
Разъем RS-485 Этот разъем предназначен для подключения скоростной купольной видеокамеры,
датчиков и устройств сигнализации посредством интерфейса RS-485.
12
Выключатель
питания
Этот переключатель служит для включения и выключения видеорегистратора.
13 Гнездо питания Это гнездо служит для подключения блока питания.
1.4. Мышь
В комплект поставки данного цифрового видеорегистратора входит USB-мышь, которую можно использовать
для управления цифровым видеорегистратором. Достаточно подключить входящую в комплект поставки мышь
к порту USB на задней панели прибора.
Использование мыши Описание
Щелчок левой кнопкой В экранном меню щелчок левой кнопкой мыши служит для выбора и изменения
настройки.
Щелчок правой кнопкой В режиме предварительного просмотра щелчок правой кнопкой мыши служит
для отображения контекстного меню.
В главном меню или подменю щелчок правой кнопкой мыши служит для выхода
из текущего меню.
Двойной щелчок левой
кнопкой
Двойной щелчок изображения в реальном времени любого канала приведет к
отображению во весь экран. Повторный двойной щелчок левой кнопкой мыши
приведет к отображению окон с изображениями со всех камер.
Перетаскивание области
или линии
В режиме обнаружения движения эта функция используется для выбора области
обнаружения движения.
В меню «Настройка цвета» эта функция используется для перемещения
регулятора настройки цвета.
