2.3.2. Подключение к
VGA-выходу

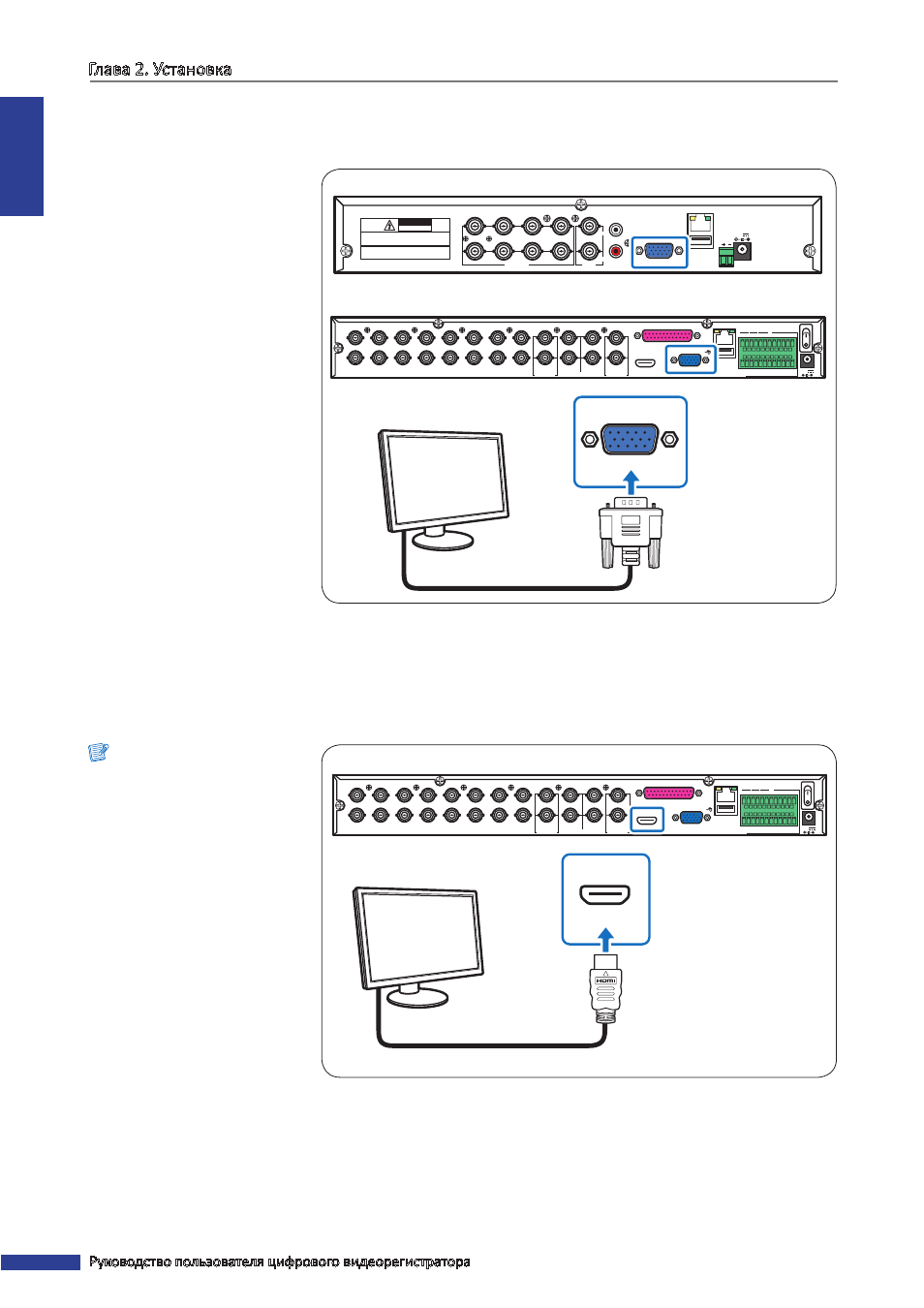

Подключите монитор к VGA-
видеовыходу цифрового
видеорегистратора, как показано
на иллюстрации.
2.3.3. Подключение к
HDMI-выходу
Примечание
Этим разъемом оснащен
только 16-канальный
видеорегистратор.
Подключите монитор к HDMI-
видеовыходу цифрового
видеорегистратора, как показано
на иллюстрации.
