Глава 1. Общие сведения об изделии
Руководство пользователя цифрового видеорегистратора
13
РУССКИЙ

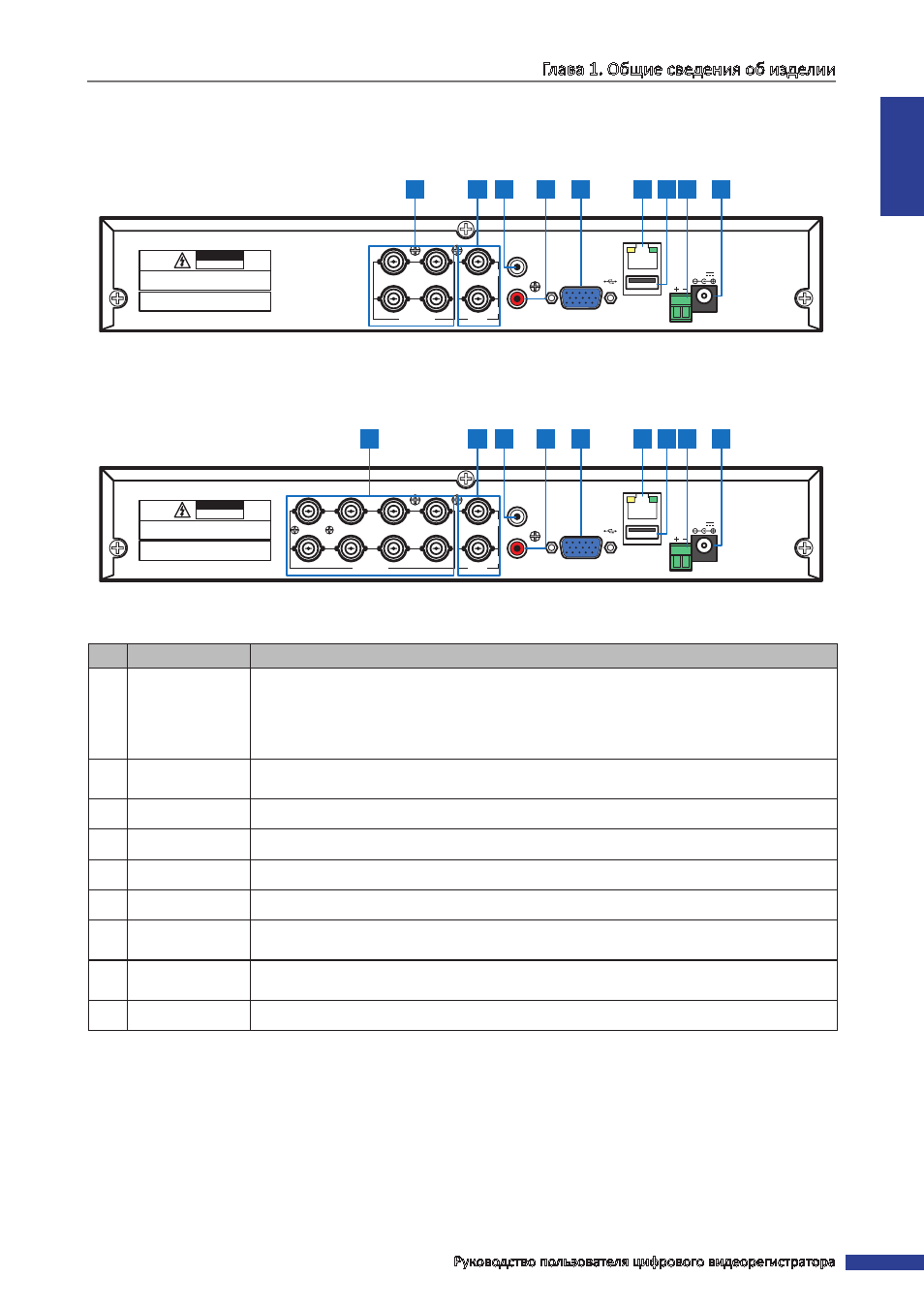

1.3.2. Задняя панель
4-канальный цифровой видеорегистратор
1
2
VIDEO
OUTPUT
3
4
1
2
VIDEO INPUT
AUDIO
OUTPUT
AUDIO
INPUT
RS-485
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK.
DO NOT OPEN COVERS. NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
WARNING: TO PREVENT FIRE OR SHOCK HAZARD. DO NOT
EXPOSE UNITS NOT SPECIFICALLY DESIGNED FOR
OUTDOOR USE TO RAIN OR MOISTURE.
5
6
8
9
7
1
2
3
4
8-канальный цифровой видеорегистратор
RS-485
3
4
1
2
1
2
VIDEO
OUTPUT
7
8
5
6
VIDEO INPUT
AUDIO
OUTPUT
AUDIO
INPUT
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK.
DO NOT OPEN COVERS. NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
WARNING: TO PREVENT FIRE OR SHOCK HAZARD. DO NOT
EXPOSE UNITS NOT SPECIFICALLY DESIGNED FOR
OUTDOOR USE TO RAIN OR MOISTURE.
1
2
5
6
8
9
7
3
4
№
Разъем
Описание
1
Видеовходы
8-канальный цифровой видеорегистратор: эти BNC-разъемы предназначены для
подключения до 8 источников входного видеосигнала.
4-канальный цифровой видеорегистратор: эти BNC-разъемы предназначены для
подключения до 4 источников входного видеосигнала.
2
Видеовыходы
эти разъемы (BNC) предназначены для подключения до 2 устройств вывода
видеосигнала.
3
Аудиовход
Этот RCA-разъем предназначен для подключения источника входного аудиосигнала.
4
Аудиовыход
Этот RCA-разъем предназначен для подключения устройства вывода аудиосигнала.
5
Выход VGA
Этот разъем предназначен для подключения VGA-монитора.
6
ЛВС
Этот разъем RJ-45 предназначен для подключения к локальной сети.
7
Порт USB
Этот порт предназначен для подключения USB-мыши, флэш-накопителя или другого
внешнего запоминающего устройства.
8
Разъем RS-485
Этот разъем для подключения скоростной купольной видеокамеры посредством
интерфейса RS-485.
9
Гнездо питания Это гнездо служит для подключения блока питания.
