Глава 2. Установка
Руководство пользователя цифрового видеорегистратора
23
РУССКИЙ

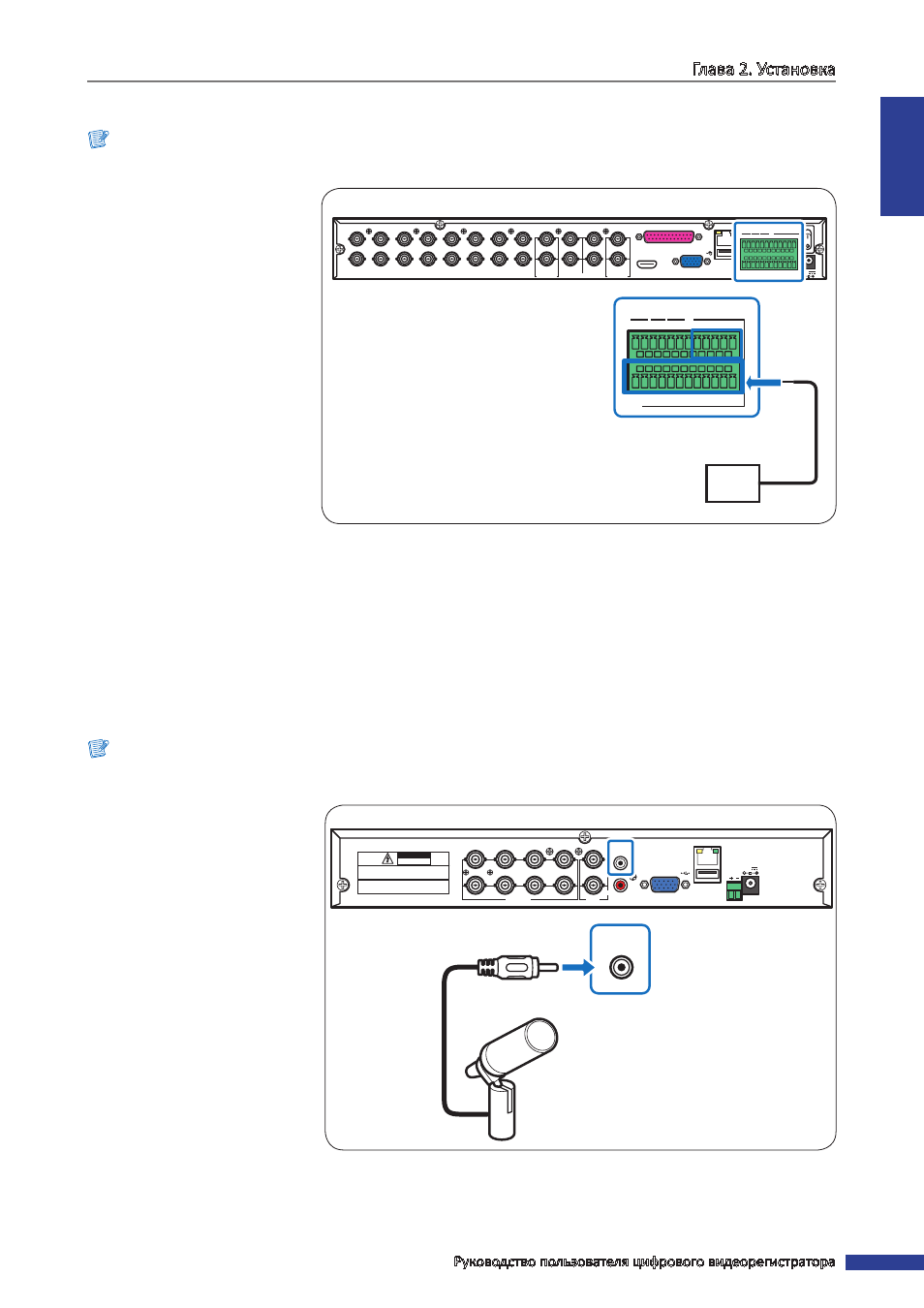

2.6. Подключение датчиков
Примечание
Этими разъемами оснащен только 16-канальный видеорегистратор.
Можно подключить датчики
максимум к 16 каналам.
Разъемы промаркированы
в соответствии с номерами
каналов.
VGA
AUDIO IN (CH5-CH16)
HDMI
LAN
1
2
AUDIO OUT
VIDEO OUT
AUDIO IN
2
4
1
3
MAIN
SPOT
CH8
CH16
CH7
CH15
CH6
CH14
CH5
CH13
CH4
CH12
CH3
CH11
CH2
CH10
CH1
CH9
G
1
2
3
4
5
6
7
8
9
10
11
+
-
NO COM
G
16
15
14
13
12
RS-485
D+
D-
KB
OUT
IN
ALARM
12V
G
1
2
3
4
5
6
7
8
9
10 11
+
-
NO COM G
16 15 14 13 12
RS-485
OUT
D
+
D
-
KB
IN
ALARM
Датчик
(вход)
16-канальный цифровой видеорегистратор
2.7. Подключение микрофонов
Данный цифровой видеорегистратор поддерживает 16 каналов аудиовходов. Микрофоны можно подключить
непосредственно к RCA- и BNC-разъемам или к параллельному порту аудиовходов.
2.7.1. Подключение к RCA-разъему
Примечание
Этим разъемом оснащены только 8-канальный и 4-канальный видеорегистраторы.
RS-485
3
4
1
2
1
2
VIDEO
OUTPUT
7
8
5
6
VIDEO INPUT
AUDIO
OUTPUT
AUDIO
INPUT
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK.
DO NOT OPEN COVERS. NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
WARNING: TO PREVENT FIRE OR SHOCK HAZARD. DO NOT
EXPOSE UNITS NOT SPECIFICALLY DESIGNED FOR
OUTDOOR USE TO RAIN OR MOISTURE.
AUDIO
INPUT
Микрофон
RCA-аудиокабель
4-канальный и 8-канальный цифровые видеорегистраторы
Подключите микрофон(ы) к
RCA-разъему, как показано на
иллюстрации.
