Глава 2. Установка
Руководство пользователя цифрового видеорегистратора
25
РУССКИЙ

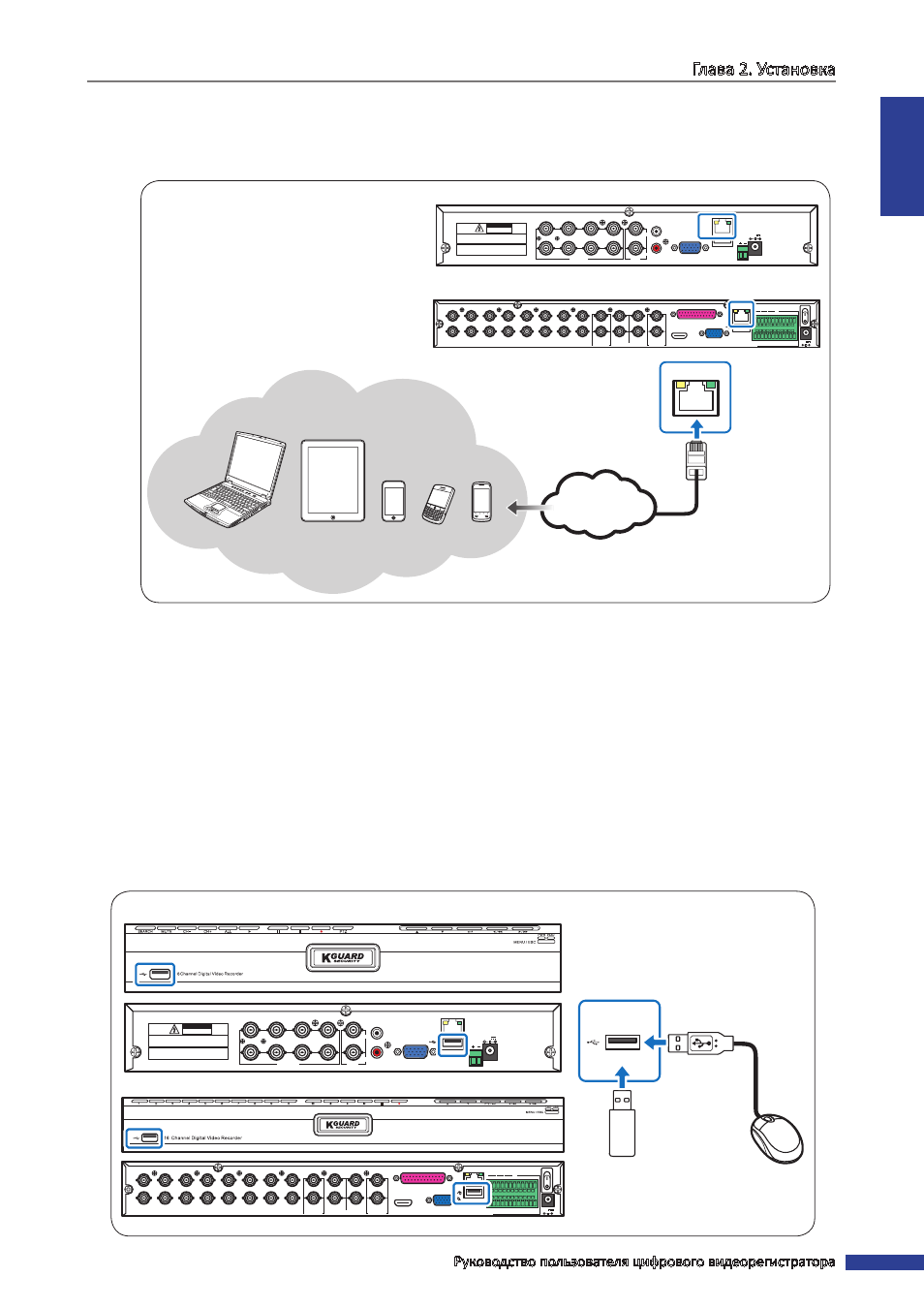

2.8. Подключение к сети
Для осуществления удаленного мониторинга подключите цифровой видеорегистратор к Интернету
посредством проводного сетевого подключения.
RS-485
3
4
1
2
1
2
VIDEO
OUTPUT
7
8
5
6
VIDEO INPUT
AUDIO
OUTPUT
AUDIO
INPUT
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK.
DO NOT OPEN COVERS. NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
WARNING: TO PREVENT FIRE OR SHOCK HAZARD. DO NOT
EXPOSE UNITS NOT SPECIFICALLY DESIGNED FOR
OUTDOOR USE TO RAIN OR MOISTURE.
VGA
AUDIO IN (CH5-CH16)
HDMI
LAN
1
2
AUDIO OUT
VIDEO OUT
AUDIO IN
2
4
1
3
MAIN
SPOT
CH8
CH16
CH7
CH15
CH6
CH14
CH5
CH13
CH4
CH12
CH3
CH11
CH2
CH10
CH1
CH9
G
1
2
3
4
5
6
7
8
9
10
11
+
-
NO COM G
16
15
14
13
12
RS-485
D+ D-
KB
OUT
IN
ALARM
12V
LAN
Internet
Кабель RJ-45
Ноутбук, ПК
Планшетный ПК
Мобильные телефоны
16-канальный цифровой видеорегистратор
4-канальный и 8-канальный цифровые видеорегистраторы
1.
Подключите разъем RJ-45 на одном конце кабеля к порту ЛВС на задней панели цифрового
видеорегистратора.
2.
Подключите разъем на другом конце кабеля непосредственно к порту ЛВС маршрутизатора или сетевого
коммутатора.
После подключения настройте цифровой видеорегистратор для передачи данных по сети. Подробные
сведения см. в разделе
«4.4. Настройка сети» на стр. 50
.
2.9. Подключение других устройств
К цифровому видеорегистратору можно подключить такие устройства, как мышь и USB-накопитель. Эти
устройства следует подключать к порту USB на передней или задней панели цифрового видеорегистратора.
RS-485
3
4
1
2
1
2
VIDEO
OUTPUT
7
8
5
6
VIDEO INPUT
AUDIO
OUTPUT
AUDIO
INPUT
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK.
DO NOT OPEN COVERS. NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
WARNING: TO PREVENT FIRE OR SHOCK HAZARD. DO NOT
EXPOSE UNITS NOT SPECIFICALLY DESIGNED FOR
OUTDOOR USE TO RAIN OR MOISTURE.
VGA
AUDIO IN (CH5-CH16)
HDMI
LAN
1
2
AUDIO OUT
VIDEO OUT
AUDIO IN
2
4
1
3
MAIN
SPOT
CH8
CH16
CH7
CH15
CH6
CH14
CH5
CH13
CH4
CH12
CH3
CH11
CH2
CH10
CH1
CH9
G
1
2
3
4
5
6
7
8
9
10
11
+
-
NO COM G
16
15
14
13
12
RS-485
D+ D-
KB
OUT
IN
ALARM
12V
4-канальный и 8-канальный цифровые видеорегистраторы
16-канальный цифровой видеорегистратор
