Cambridge Audio Pre-Amplifier Azur 840E - Инструкция (Страница 11)

840E azur
109
РУ
ССКИЙ
Инструкция по эксплуатации

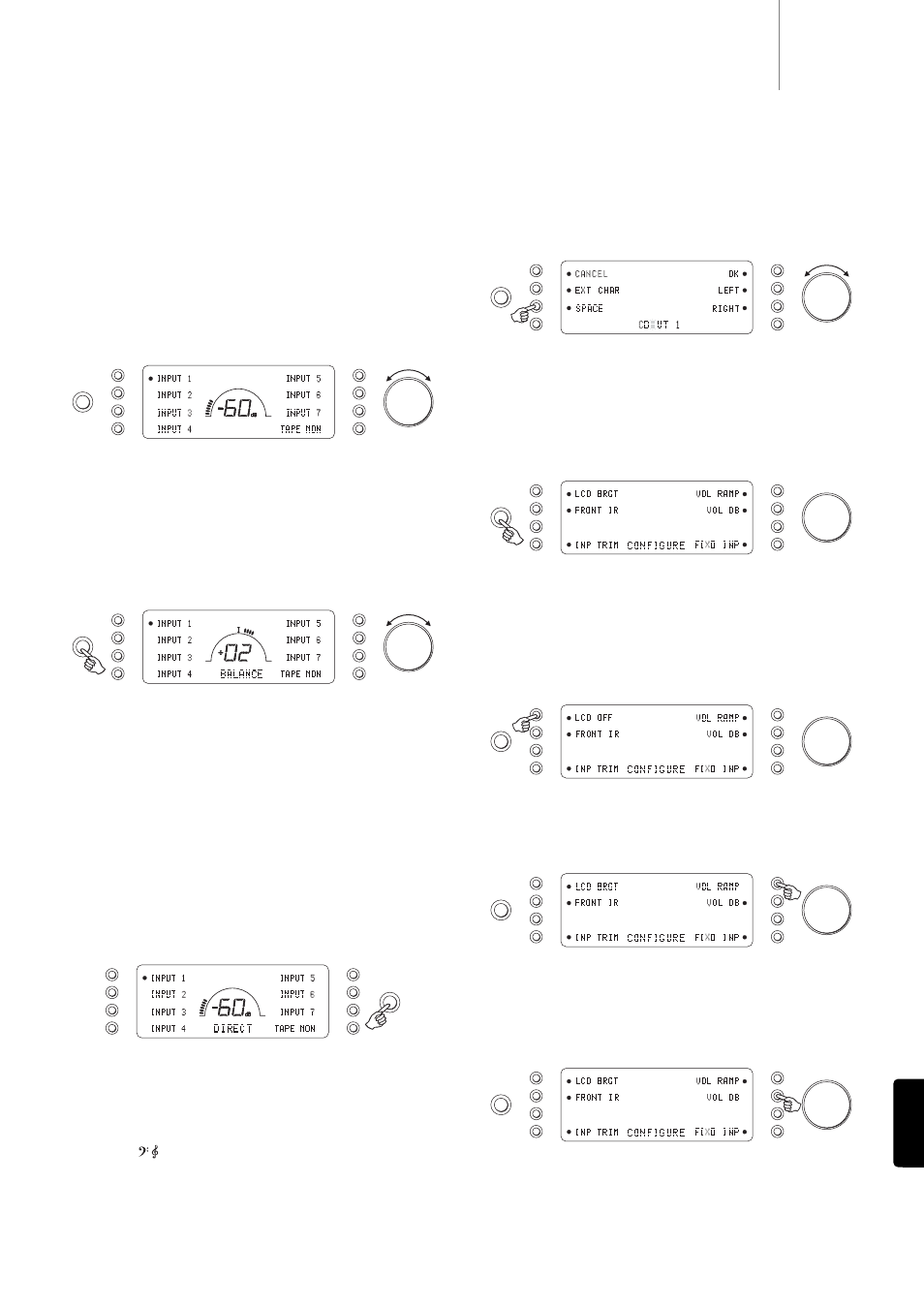

На передней панели устройства 840E находится изготавливаемый на
заказ дисплей, на котором отображается текущее состояние
устройства, и с помощью которого вы можете получить доступ к меню
настройки конфигурации системы 840E. Здесь вы можете
отрегулировать в соответствии с личными предпочтениями настройки
усилителя, связанные с прослушиванием. Система меню
предоставляет удобные функции навигации и управления,
осуществляемые просто путем использования входных кнопок
выбора для включения функции (сплошной кружок) или выключения
(кружок отсутствует), а также ручки регулятора громкости для
увеличения или уменьшения значений настраиваемых параметров.
Volume (Громкость)
Ручка регулятора громкости на передней панели (или
соответствующие элементы управления пульта дистанционного
управления). На дисплее изменение громкости отображается в
децибелах (дБ). «0 дБ» означает максимальную громкость, тогда как
при настройках, соответствующих меньшей громкости, значения
уходят в отрицательную область. Эти единицы можно изменить на
произвольные единицы измерения громкости (0-96) в меню System
Configure (Конфигурирование системы).
Balance (Баланс), Bass (Низкие частоты), Treble
(Высокие частоты)
Для прокрутки параметров режимов Balance, Treble и Bass следует
нажать кнопку Mode (Режим). BALANCE, TREBLE или BASS
появляются на дисплее в зависимости от выбранного вами режима.
Затем с помощью регулятора громкости можно выполнить
регулировки. При этом возможно осуществление тонкой регулировки
звукового баланса. При этих регулировках изменяется звук только
через акустические системы и разъемы предварительных выходов;
они не оказывают влияния на сигналы, отправляемые через
разъемы Tape Out.
При повторном нажатии кнопки Mode происходит возврат в режим
Volume (Громкость), или через 5 секунд устройство 840E
автоматически выходит из текущего режима и возвращается в
режим Volume.
Direct (Прямой режим)
При высококачественном проигрывателе компакт-дисков и хорошей
системе в регулировке тембра нет необходимости, она может быть
отключена путем нажатия на кнопку Direct:
При этом для получения максимально точного воспроизведения
звука регулировки с пути сигнала полностью удаляются. Если
музыкальная запись плохого качества, или другие факторы влияют на
качество звука, для компенсации этих факторов можно
отрегулировать тембр с помощью соответствующих элементов
управления. Для использования элементов управления тембром
нажмите кнопку Direct, чтобы на дисплее загорелся значок
Bass/Treble ( ), указывающий, что элементы управления активны
и прямой режим отключен.
Устройство 840E сохраняет в памяти сведения о том, включен или
выключен прямой режим, по каждому входу отдельно. Например,
можно сделать так, чтобы элементы управления тембром
активизировались для источника-тюнера, но не для источника-
проигрывателя компакт-дисков.
Настройка предусилителя
В 840E имеются различные настройки, выполняемые пользователем. Входам
усилителя могут быть назначены имена, соответствующие подключенным к
ним источникам аудио сигналов, и каждый вход может быть отрегулирован
таким образом, чтобы при переключении входов громкость звука не менялась.
Изменение имени входа (назначение входу имени)
Для того чтобы изменить имя входа нужно нажать соответствующую кнопку
выбора входа и удерживать ее в нажатом положении в течение 4 с. Например,
если к входу 1 подключен CD-плеер, назначьте этому входу имя “CD”. Буквы
выбираются путем прокрутки имеющихся знаков с помощью вращения ручки
регулятора громкости. Для выбора нужной буквы нажмите кнопку LEFT (ВЛЕВО)
или RIGHT (ВПРАВО). Для обеспечения доступа к расширенному набору знаков
нажмите EXT CHAR (РАСШИРЕННЫЙ НАБОР ЗНАКОВ). Для подтверждения
установки и выхода из меню изменения имени входа нажмите OK.
Меню настройки конфигурации системы
Для входа в меню System Configure (Конфигурирование системы) нажмите и
удерживайте кнопку Mode. Пунктами меню являются LCD brightness (Яркость
ЖК-дисплея), Front IR (Передний ИК-датчик), Input gain trim (Ограничение
входного усиления), Volume ramp (Линейное изменение громкости), Volume
display (Отображение громкости) и Fixed input gain (Фиксированное входное
усиление).
Для выхода из меню и подменю настройки конфигурации нажмите кнопку
Mode еще раз.
Яркость подсветки ЖК-дисплея
Нажмите в меню настройки конфигурации системы кнопку выбора входа LCD
(ЖК-дисплей), чтобы выбрать нужную установку яркости задней подсветки
расположенного на передней панели усилителя ЖК-дисплея (bright (яркая)/dim
(тусклая)/off (выкл.)). Для выхода из меню настройки нажмите кнопку Mode.
Линейное изменение громкости
Когда усилитель 840E переключается из режима работы в режим ожидания,
автоматически выполняется линейное снижение уровня громкости, а когда
усилитель переключается из режима ожидания в режим работы, автоматически
выполняется линейное увеличение уровня громкости. Для выключения этой
функции нажмите кнопку выбора входа VOL RAMP в меню настройки
конфигурации системы. Для выхода из меню настройки нажмите кнопку Mode.
Отображение на дисплее уровня громкости
Для изменения единиц измерения отображаемого на дисплее уровня
громкости с произвольных единиц уровня громкости (с 0 до 96) на децибелы (с
-85 до 0 dB) нажмите в меню настройки конфигурации кнопку VOL DB. Для
отмены отображения на дисплее уровня громкости в децибелах нажмите эту
кнопку еще раз. Для выхода из меню настройки нажмите кнопку Mode.
