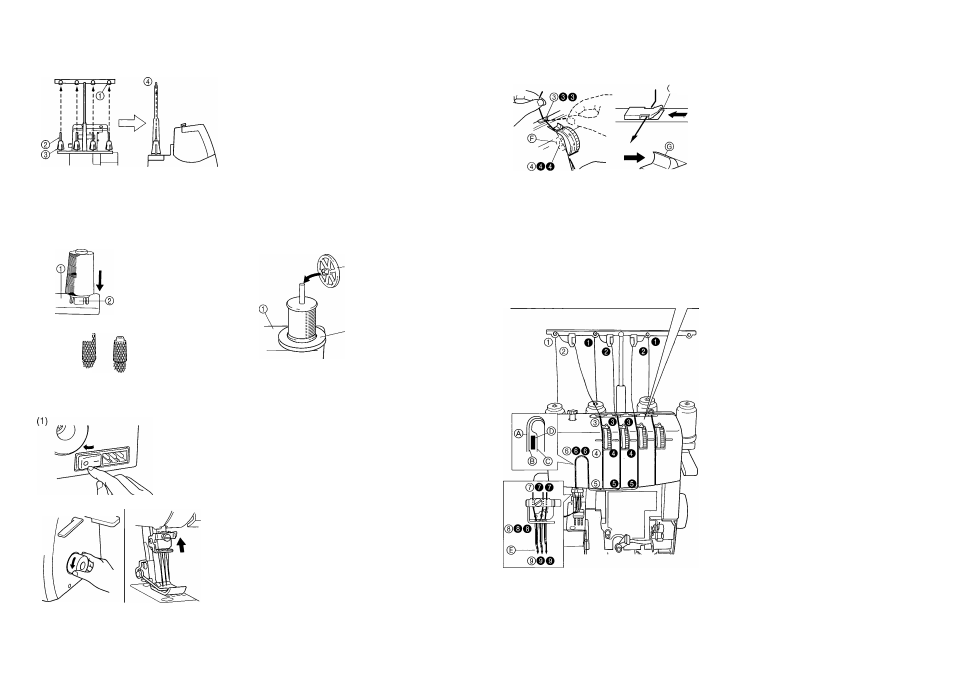

II. Подготовка перед заправкой нитей
Стойка для нитей
Поднимите телескопическую стойку в ее крайнее верхнее
положение. Убедитесь в том, что держатели нитей
совмещены с штифтами для катушек, как показано на
иллюстрации слева.
©Держатель нити на стойке
©Штифт для катушки с нитью
©Подушка катушки
©Правильное положение
Штифт для катушки с нитью
процедура установки катушки с нитью на штифт различается в зависимости от формы катушки.
г Тип А
Если вы шьете неплотно намо
танной нейлоновой нитью,
рекомендуем надеть на катушку
прилагаемую к машине сетку,
чтобы предотвратить
соскальзывание нити с катушки.
Подрежьте сетку в соответствии
с формой катушки.
©Опора катушки
©Подушка катушки
® Сетка
Тип В
©Опора катушки
©Подставка под катушку
©Колпачок катушки
Положение иглы
(2)
(1)В целях безопасности выключите сетевой выключатель
машины.
(2)Поворачивая маховик машины на себя, установите
игольный стержень в крайнее верхнее положение.
Поворачивая маховик машины, найдите наиболее
удобное положение для заправки нити в иглу.
28
III. Заправка нитей
Заправка нити в иглу
3)00
проведите каждую нить из (©0© в 0ОО> как
показано на иллюстрации.
Проведите
нить
через
соответствуюшую
направляющую.
Сдвиньте кнопку снятия натяжения нити вправо
и, удерживая кнопку, проведите нить через
натяжительный диск, который находится в канале
рядом с регулятором натяжения нити. Затем
отпустите кнопку.
©Натяжительный диск
©Кнопка СНЯТШ
1
натяжения нити
ВНИМАНИЕ
Перед выполнением следующей операции всегда
выключайте машину.
(1)3аправка нити в иглу осуществляется в соответствии с
процедурой, описанной ниже.
Заправка нити в левую иглу
• Проведите нить, как показано на иллюстрации, следуя
желтому цвету, и цифрам рядом с каждой точкой тракга
заправки, (ф-®)
Заправка нити в центральную иглу
• Проведите нить, как показано на иллюстрации, следуя
розовому цвету, и цифрам рядом с каждой точкой тракта
заправки.
(
0
-
0
)
Заправка нити в правую иглу
• Проведите нить, как показано на иллюстрации, следуя
зеленому цвету, и цифрам рядом с каждой точкой тракта
заправки. (
0
-
0
)
ВНИМАНИЕ
Заправка нитей в иглы всегда должна
осуществляться в следующем порядке: левая
игла, центральная игла, и затем правая игла.
®К левой игле
©К центральной игле
©К правой игле
©Разветвительная пластина
©Вытянитис из игольного ушка примерно 6 см
нити.
©0© Спереди назад
29
