3) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход при выключенном
режиме охраны” (программируемая функция № 2.7) и тогда СЕРЫЙ провод уже более не будет замыкать-
ся на “массу” при нажатии кнопок и
передатчика. Вместо этого СЕРЫЙ провод будет замыкаться на
“массу” при выключении режима охраны и может использоваться для управления дополнительным нор-
мально разомкнутым реле блокировки стартера или зажигания. Ниже описан вариант подключения для до-
полнительной блокировки стартера.

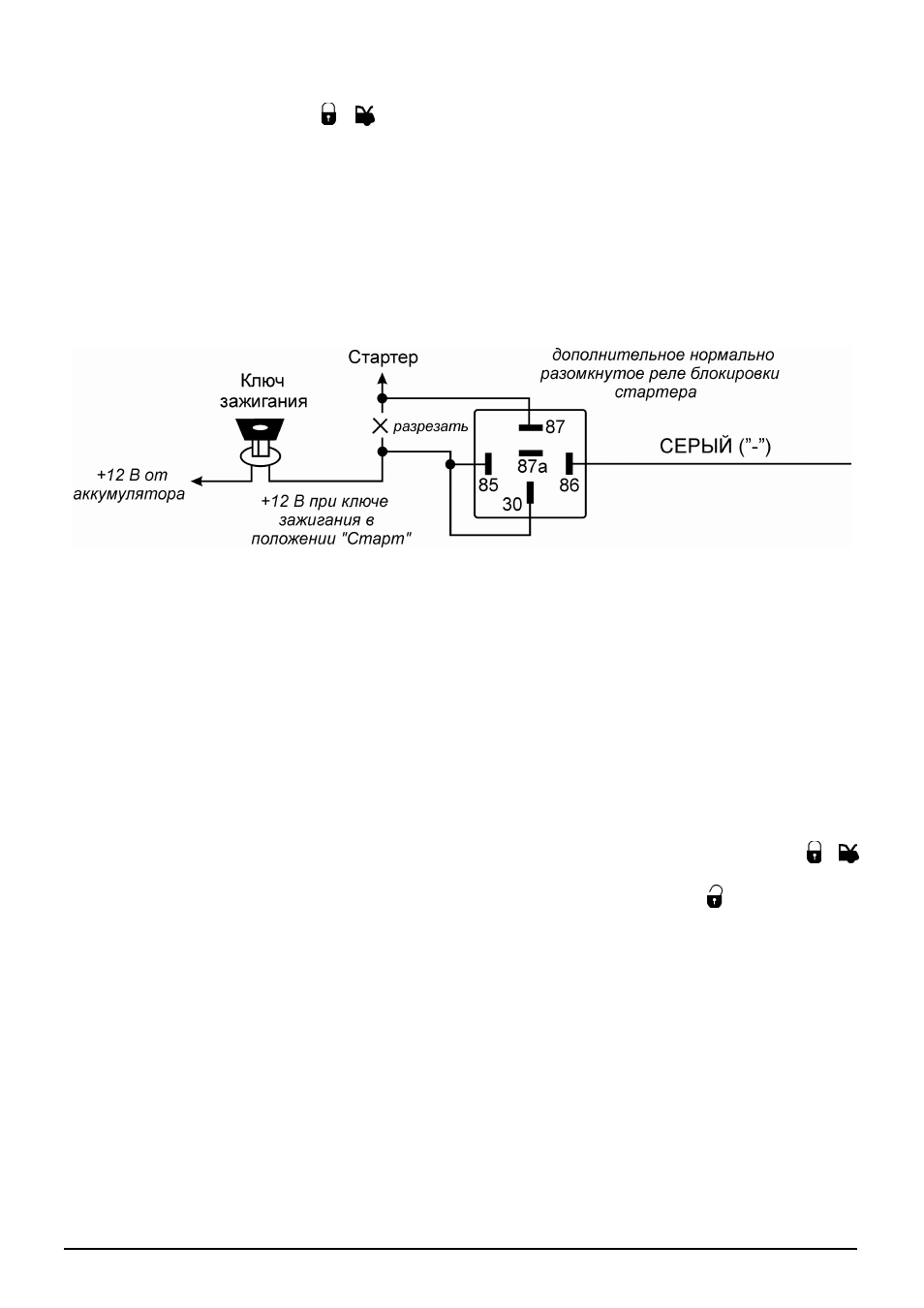

Подсоединение: Подсоедините СЕРЫЙ провод системы к клемме № 86 дополнительного реле. Подсоеди-
ните клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ
зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда ключ зажига-
ния находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87 реле. Подсое-
дините другую часть провода к клемме № 30 реле.
Примечания:
♦ Обратите внимание на то, что при использовании такого варианта подсоединения питание на реле бло-
кировки будет подаваться только в момент попытки завести двигатель, таким образом, реле блокировки
будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
♦ В течение времени работы двигателя под управлением системы дистанционного запуска дополнитель-
ная цепь блокировки двигателя будет выключена. Благодаря такому режиму блокировки двигателя не
будут мешать дистанционному или автоматическому запуску двигателя на охране.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СЕРЫЙ про-
вод для блокировки какой-либо иной цепи, кроме цепи стартера!
4) Если автомобиль оборудован электрическими стеклоподъемниками СЕРЫЙ провод может быть также
запрограммирован как “отрицательный выход для закрывания окон автомобиля при постановке
системы на охрану” (программируемая функция № 2.7).
В этом случае СЕРЫЙ провод также уже более не будет замыкаться на “массу” при нажатии кнопок и
передатчика. Вместо этого СЕРЫЙ провод будет замыкаться на “массу” на 30 секунд после постановки сис-
темы на охрану (с помощью брелка-передатчика или автоматически). Нажатие кнопки передатчика в те-
чение этих 30 секунд остановит работу данного выхода системы
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-
томатически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный вы-
ход активизирован + еще 3 секунды.
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-
томобиля, при замыкании которого на “массу” происходит закрывание окон. Подсоедините СЕРЫЙ провод к
данному проводу. Если провод управления закрыванием окон управляется положительным сигналом – ис-
пользуйте дополнительное реле.
