ALLIGATOR S-825RS “Инструкция по установке” © Saturn Marketing Ltd. 21

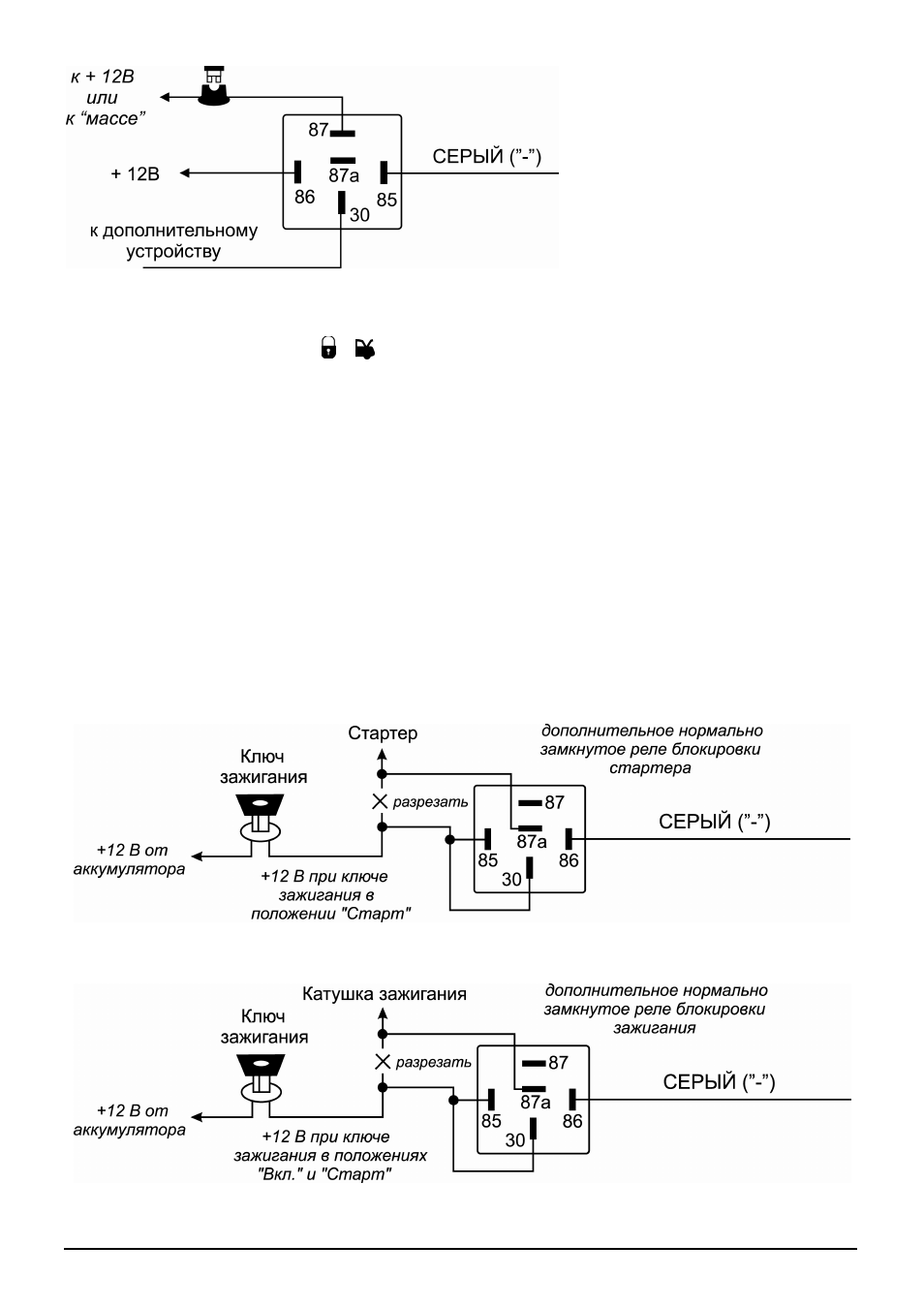

Подсоединение: Подсоедините СЕ-
РЫЙ провод к клемме № 85 дополни-
тельного 30А реле, подсоедините
клемму № 86 реле к +12В. Подсоеди-
ните остальные контакты реле в соот-
ветствии с выбранной функцией кана-
ла 3 системы.
2) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход при включенном
режиме охраны” (программируемая функция № 2.7) и тогда СЕРЫЙ провод уже более не будет замыкать-
ся на “массу” при нажатии кнопок и
передатчика. Вместо этого СЕРЫЙ провод будет замыкаться на
“массу” при включении режима охраны и может использоваться для управления дополнительным нормаль-
но замкнутым реле блокировки стартера или зажигания. Ниже описан вариант подключения для дополни-
тельной блокировки стартера.
Подсоединение: Для блокировки стартера подсоедините СЕРЫЙ провод системы к клемме № 86 дополни-
тельного реле. Подсоедините клемму № 85 реле к проводу от замка зажигания, на который поступает на-
пряжение +12В, когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряже-
ние 0В, когда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87А реле. Подсое-
дините другую часть провода к клемме № 30 реле.
Примечания:
♦ Обратите внимание на то, что при использовании такого варианта подсоединения питание на реле бло-
кировки будет подаваться только в момент попытки завести двигатель, таким образом, реле блокировки
будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
♦ В течение времени работы двигателя под управлением системы дистанционного запуска дополнитель-
ная цепь блокировки двигателя будет выключена. Благодаря такому режиму блокировки двигателя не
будут мешать дистанционному или автоматическому запуску двигателя на охране.
Схема подключения СЕРОГО провода для блокировки цепи зажигания автомобиля:
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СЕРЫЙ про-
вод для блокировки какой-либо иной цепи, кроме цепи стартера!
