ALLIGATOR S-825RS “Инструкция по установке”
© Saturn Marketing Ltd.
13

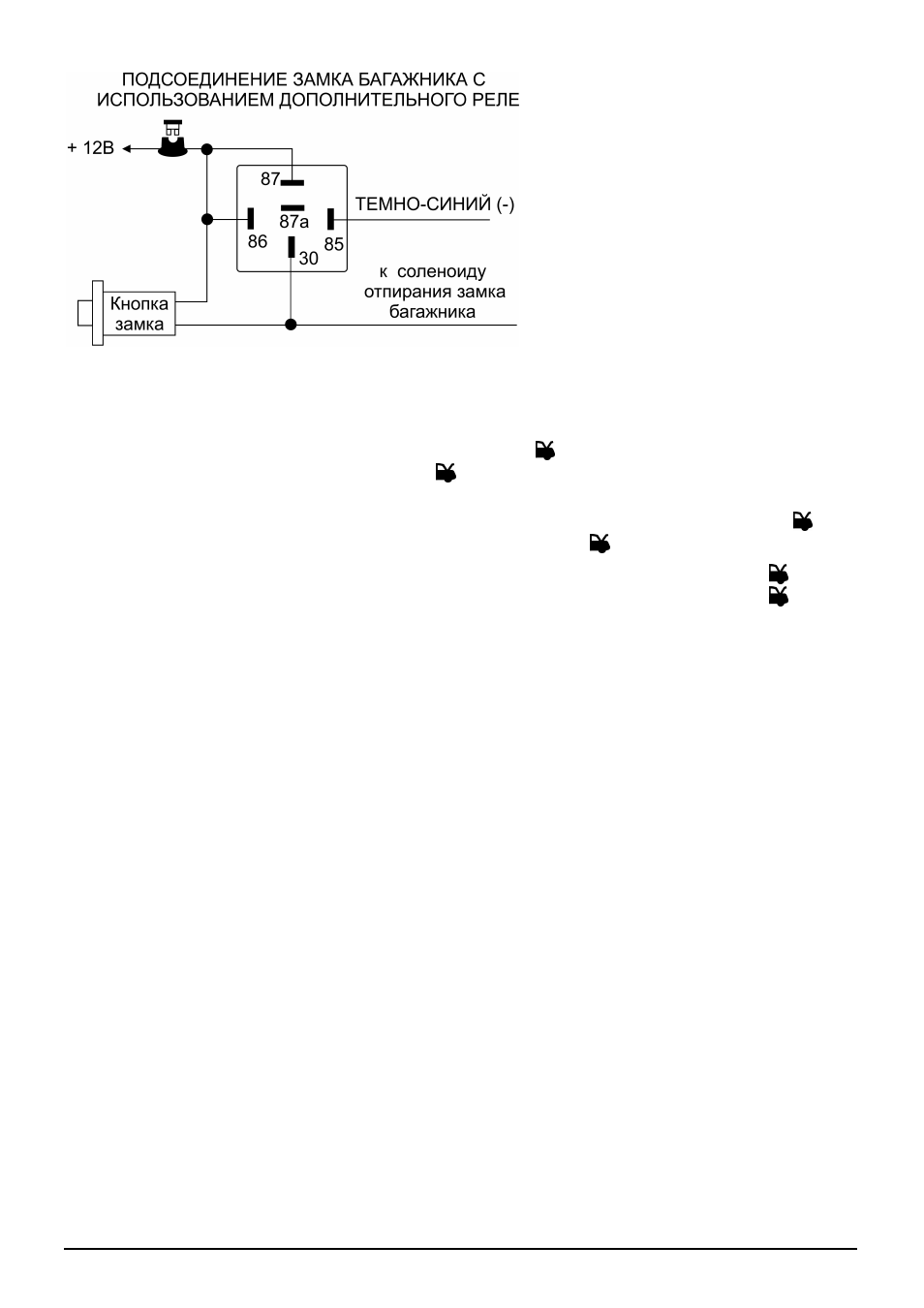

Подсоединение: Подсоедините ТЕМНО-
СИНИЙ провод к клемме № 85 дополни-
тельного 30А реле, подсоедините клемму №
86 реле к +12В. Подсоедините остальные
контакты реле как показано на схеме.
2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ-
ными иными дополнительными устройствами. Режим работы выхода канала 2 в этом случае может
быть запрограммирован при установке системы (программируемая функция № 2.5) как:
♦ Отрицательный “импульсный” сигнал, при нажатии кнопки
передатчика на 2 секунды активизирует-
ся на 1 секунду или на все время, пока кнопка
передатчика удерживается в нажатом положении (но
не более 30 секунд);
♦ Отрицательный “постоянный” сигнал (или “защелка”), активизируемый при нажатии кнопки
пере-
датчика на 2 секунды и работающий до следующего нажатия кнопки
передатчика на 2 секунды.
♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при нажатии кнопки
передат-
чика на 2 секунды и работающий в течение 30 секунд либо до следующего нажатия кнопки
передат-
чика на 2 секунды.
В любом из описанных выше случаев:
♦ выход канала 2 системы может быть активизирован в любое время (при включенном или при выключен-
ном режиме охраны, при включенном или при выключенном зажигании и т.д.);
♦ для того, чтобы работа дополнительных устройств, управляемых каналом 2, не вызывала срабатывания
системы, система автоматически отключит вход датчика удара, вход дополнительного датчика и вход
триггера зажигания на все время, пока выход канала 2 активизирован, плюс еще 3 секунды.
Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к клемме № 85 дополнительного 30А реле, под-
соедините клемму № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной
функцией канала 2 системы.
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬ-
НЫМ НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ БЛОКИРОВКИ ДВИГАТЕЛЯ / ВЫХОД ДЛЯ УПРАВЛЕНИЯ СТЕК-
ЛОПОДЪЕМНИКАМИ / ВЫХОД ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ НОРМАЛЬНО РАЗОМКНУТЫМ
РЕЛЕ БЛОКИРОВКИ ДВИГАТЕЛЯ / ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ /
ВЫХОД ДЛЯ ОТПИРАНИЯ ВСЕХ ДВЕРЕЙ (требуется установка дополнительного реле)
В зависимости от состояния программируемой функции № 2.8 ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод системы может
использоваться как:
♦ отрицательный выход при включенном режиме охраны для блокировки двигателя Н.З. реле (заводская
установка функции № 2.8)
♦ отрицательный выход для закрывания окон автомобиля при постановке системы на охрану
♦ отрицательный выход при выключенном режиме охраны для блокировки двигателя Н.Р. реле
♦ отрицательный выход для управления внутрисалонным освещением
♦ отрицательный выход для отпирания всех дверей
♦ выход управления 2-й цепью стартера автомобиля
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-
пользоваться только для управления катушкой дополнительного реле.
