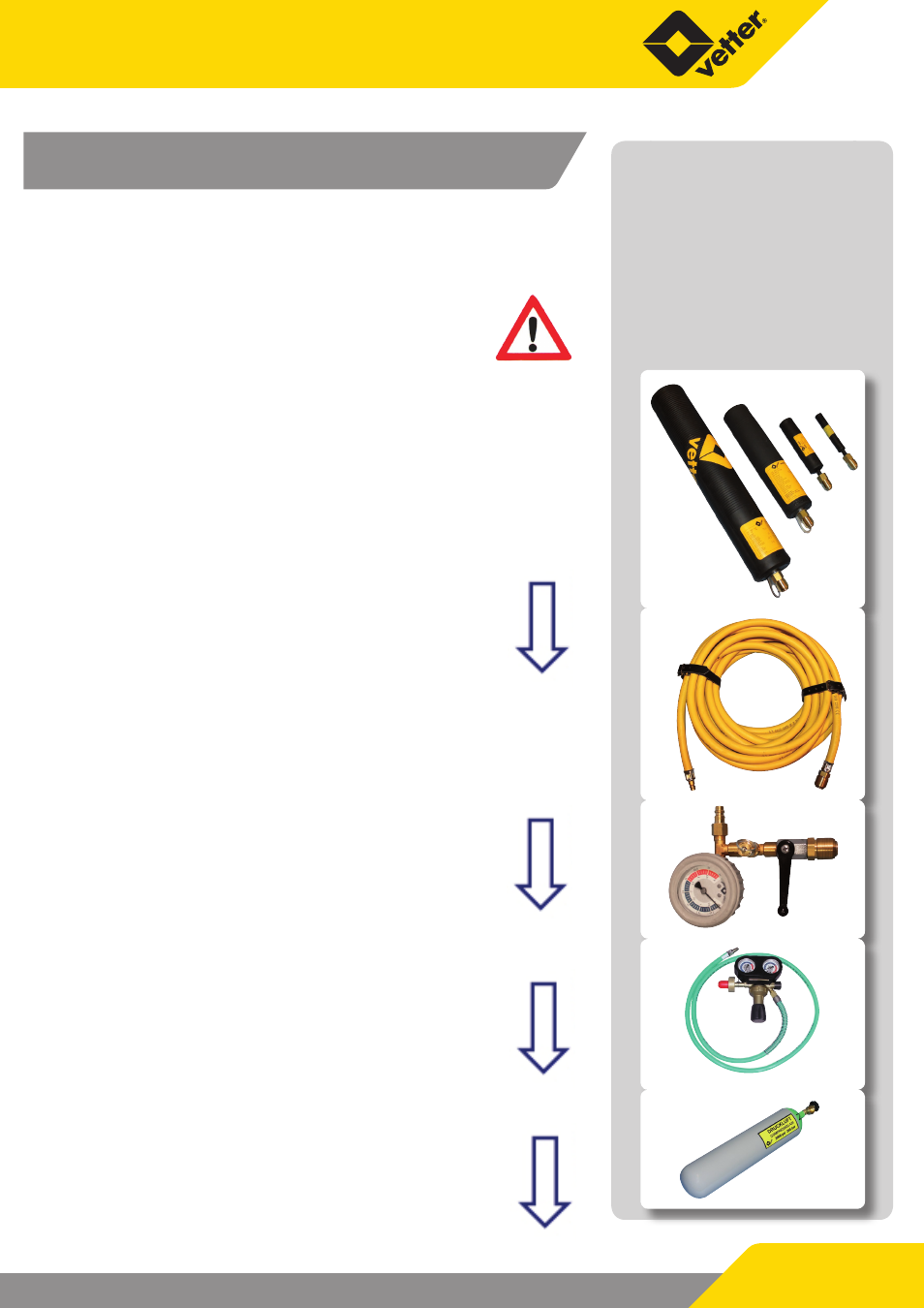

Инструкция по эксплуатации Vetter Pipe and Test Sealing Bags
Страница 7
Страница 7/35
3.
Эксплуатация пневмозаглушек для
перекрытия и испытаний трубопроводов
В данной главе указаны источники сжатого воздуха, с которыми
могут использоваться пневмозаглушки Vetter для перекрытия и
испытаний трубопроводов.
При эксплуатации пневмозаглушек для п ерекрытия и
испытаний трубопроводов соблюдайте
соответствующую ступень давления.
3.1 Эксплуатация с органом управления,
шлангом для накачивания и баллоном
сжатого
воздуха
Указание! На представленных далее изображениях в
качестве примера показан порядок действий для ступени
давления 2,5 бар. Для других ступеней давления и
других источников воздуха необходимо использовать
соответствующие пневмозаглушки и принадлежности.
Пневмозаглушки для перекрытия или испытаний
трубопроводов
9
Шаг
1
Соедините пневмозаглушку для перекрытия или испытаний
трубопроводов на 2,5 бар со шлангом для накачивания.
Шланг для накачивания
9
Шаг
2
Соедините шланг для накачивания с органом управления.
Шланг для накачивания, пневмозаглушка и орган
управления должны иметь одинаковую ступень
давления.
Орган управления
9
Шаг
3
Соедините соответствующий шланг редукционного клапана с
входной муфтой органа управления. В обязательном
порядке соблюдайте при этом допустимое входное давление
органа управления.
Редукционный клапан
9
Шаг
4
Ввинтите соединительную резьбу редукционного
клапана во внутреннюю резьбу клапана баллона сжатого
воздуха.
Баллон сжатого воздуха
