Пневмозаглушки VETTER для перекрытия и испытаний трубопроводов
Страница 24/35
6.6 Система Vetter для испытаний
хозяйственно-бытовых трубопроводов
на 2,5 бар
Описание
Данные системы Vetter используются для испытания
хозяйственно-бытовых трубопроводов на герметичность.
Перекрытие и проверка осуществляются, как правило, из
смотрового колодца или отверстия.
9
Пневмозаглушка для перекрытия трубопроводов
перемещается с помощью специального патрубка через
трубопровод до главного канала.
9
Накачивание пневмозаглушки для перекрытия
трубопроводов выполняется с помощью входящего в
комплект ножного насоса на 2,5 бар.
9
Пневмозаглушка для испытаний трубопроводов при этом
используется на стороне отвода ревизионного колодца
или отверстия и также накачивается с помощью ножного
насоса на 2,5 бар.
9
Установленный на ножном насосе предохранительный
клапан препятствует непреднамеренному чрезмерному
накачиванию свыше допустимого рабочего давления.
9
После проверки надежности посадки пневмозаглушки
для испытаний трубопроводов патрубок туго натягивается
и герметизируется посредством затягивания накидной
гайки с помощью подходящего гаечного ключа.
Специальный комплект 10/20 Flex используется для
гидравлических испытаний водой и сжатым воздухом. В таком
комплекте на патрубке перед пневмозаглушкой для испытаний
трубопроводов дополнительно монтируется коническая
головка, которая позволяет отводить обратно вставленную
пневмозаглушку также посредством смещения муфты.
Для гидравлического испытания водой в комплекте
поставляется запорный кран с байонетной муфтой для
накачивания, переходник и шланг для испытания и
измерения.
Гидравлическое испытание может проводиться с
использованием поставляемых в комплекте принадлежностей
в соответствии с требованиями стандарта EN 1610.

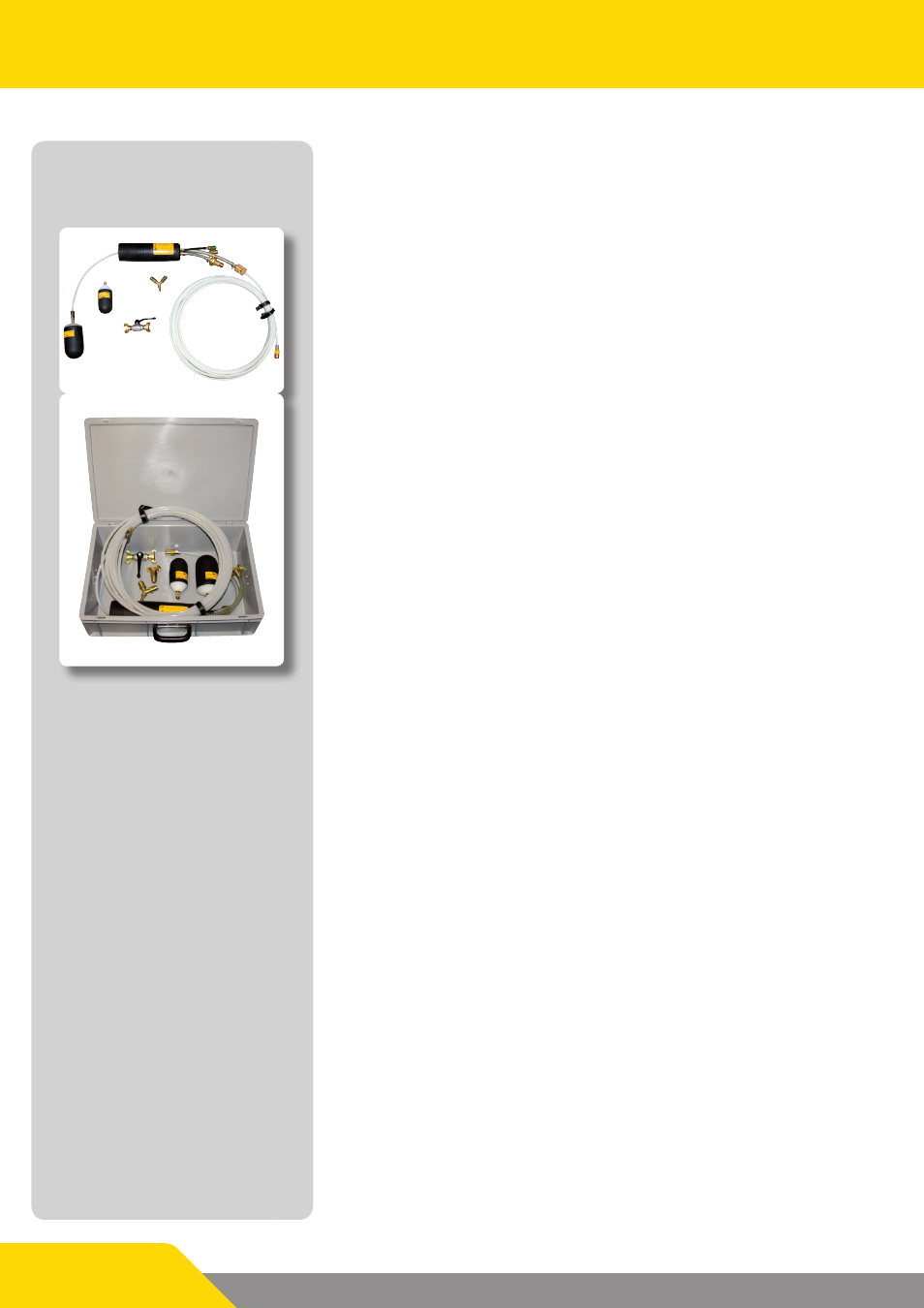

Комплект 10/20 FLEX для
гидравлического испытания водой и
сжатым воздухом
