ОПАСНОСТЬ
Страница 29/35

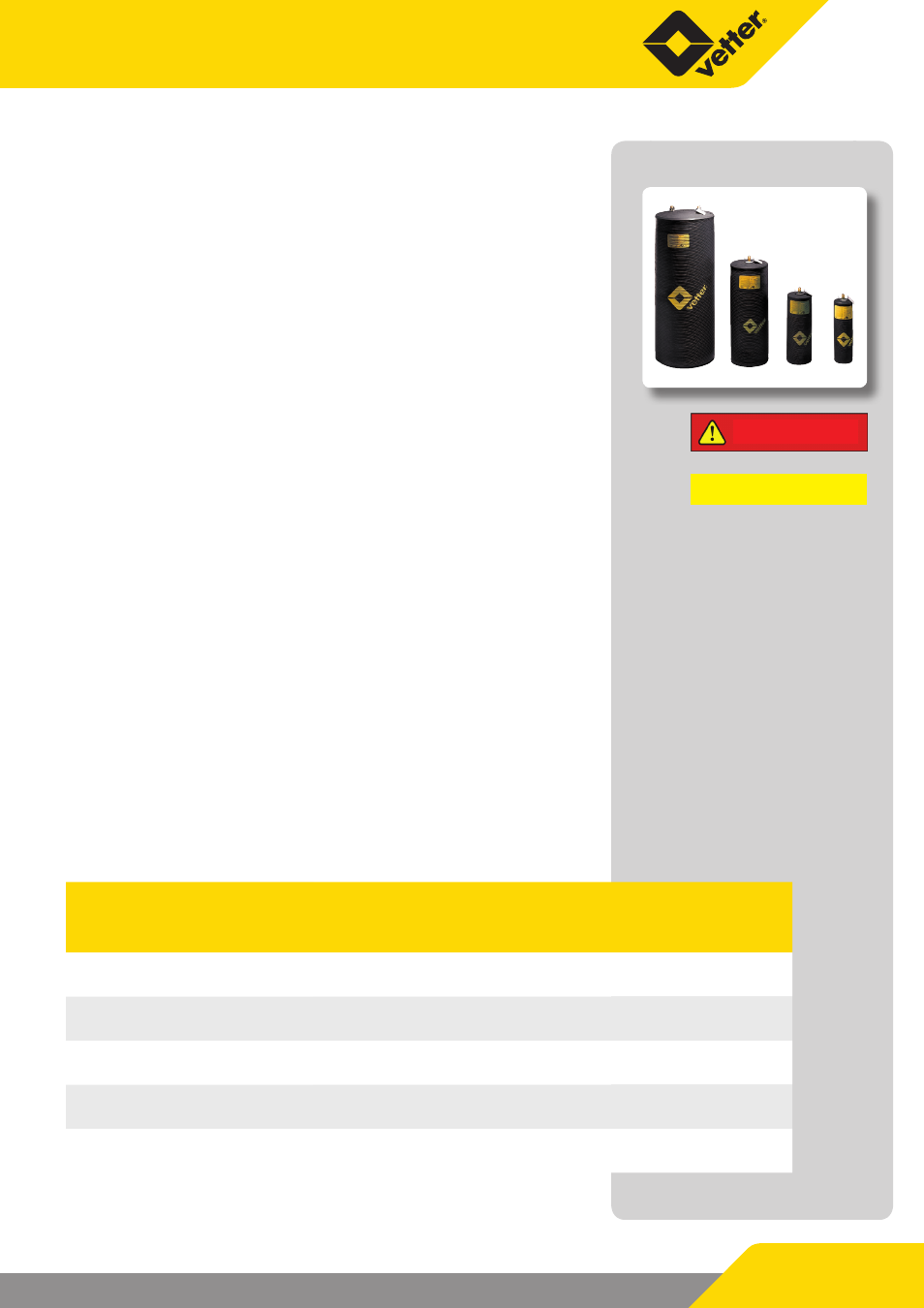

6.10 Пневмозаглушки Vetter для труб
высокого давления на 6 бар
Описание
Пневмозаглушки Vetter для труб высокого давления на 6 бар
можно использовать при высоком внутреннем давлении. Данные
пневмозаглушки можно использовать при противодавлении не
более 30 м водн. ст. или 3 бар.
Пневмозаглушка для труб высокого давления должна по всей длине
своей конструкции прилегать к стенке трубы и фиксироваться
с помощью подходящих средств (например, перекрытия) для
предотвращения выбрасывания.
Трубопровод может треснуть!
Перед применением пневмозаглушки для труб высокого давления
необходимо обязательно проверить прочность трубопровода,
так как пневмозаглушка оказывает на поверхность давление,
достигающее 6 кг/см².
9
Соедините шланг для накачивания с пневмозаглушкой для
перекрытия трубопроводов и органом управления на 6 бар (при
диаметре 500 мм и более может применяться двойной орган
управления на 6 бар с двумя шлангами для накачивания).
9
Убедитесь, что ниппели правильно защелкнулись в муфтах.
9
Накачивание воздухом может выполняться в порядке,
описанном в главе 4.
9
Вставьте пневмозаглушку для труб высокого давления в
трубопровод.
9
Накачайте пневмозаглушку с помощью органа управления и
специального шланга до допустимого рабочего давления (не
более 6 бар).
Технические характеристики
Пневмозаглушки
для труб высокого
давления на 6 бар
Диаметр
трубы
мм /
дюймы
Диаметр
мм /
дюймы
Длина
цилиндра
мм /
дюймы
Общая
длина
мм /
дюймы
Необходимое
количество воздуха
литры /
куб. футы
Вес, ок.
кг /
фунты
RDK 100-200
1430001300
100 - 200
3,9 - 7,8
90
3,5
510
20
555
21,9
105
3,7
1,5
3,3
RDK 200-300
1430001500
200 - 300
7,8 - 11,8
195
7,7
650
25,6
695
27,4
338
11,9
3,1
6,8
RDK 300-400
1430001400
300 - 400
11,8 - 16
295
11,6
735
29
780
30,7
527
18,6
7
15,4
RDK 500-600
1430000600
500 - 600
20 - 23,4
450
17,7
1.110
43,7
1.155
45,5
1.550
54,7
20
44,1
RDK 800
1430000800
800
31,5
785
30,9
1.810
71,3
1.855
73
6.160
217,5
44
97
Унифицированное испытательное противодавление 30 м вод. ст.
Сохраняем за собой право на внесение технических изменений в рамках
улучшения изделия.
ВНИМАНИЕ
