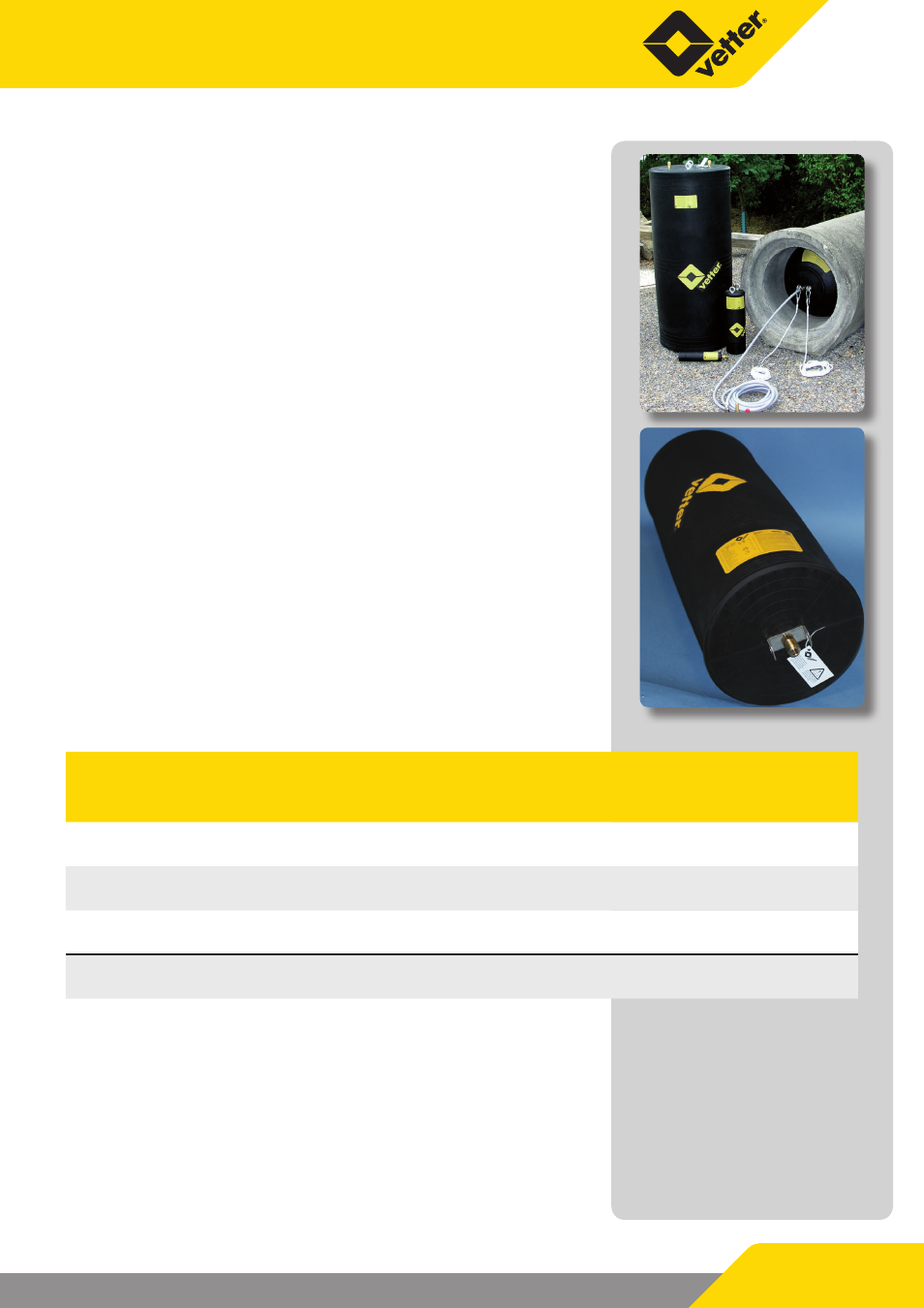

6.8 Пневмозаглушки Vetter CR для
перекрытия трубопроводов
Описание
Пневмозаглушки Vetter CR для перекрытия трубопроводов могут
погружаться в проходящий по трубопроводу поток жидкости.
Материал обеспечивает хорошую устойчивость к воздействию
химикатов.
9
Соедините шланг/шланги для накачивания с пневмозаглушкой
CR для перекрытия трубопроводов и одинарным или двойным
органом управления выбранной ступени давления.
9
Зафиксируйте карабин рабочего троса на специальных петлях.
9
Разместите пневмозаглушку CR для перекрытия трубопроводов
в направлении прохождения потока в шахте таким образом,
чтобы она вошла в трубу вместе с потоком жидкости.
9
При этом учитывайте выбранный диаметр и плавучесть
пневмозаглушки.
9
Если пневмозаглушка погрузилась в жидкость по всей длине,
можно выполнить накачивание в порядке, описанном в главе 4.
9
Пневмозаглушку CR для перекрытия трубопроводов необходимо
зафиксировать во время погружения и накачивания.
9
Окончательное крепление заглушки выполняется по достижении
максимального допустимого рабочего давления.
Технические характеристики
Пневмозаглушки CR для
перекрытия трубопроводов
Диаметр
трубы
мм /
дюймы
Диаметр
мм /
дюймы
Длина
цилиндра
мм /
дюймы
Общая
длина
мм /
дюймы
Необходимое
количество воздуха
литры /
куб. футы
Вес, ок.
кг /
фунты
RDK 7/15
1440008100
2,5 бар
(36,25 пси)
70 - 150
2,8 - 5,9
68
2,7
300
11,8
345
13,4
14
0,5
0,6
1,3
RDK 15/30
1440008000
2,5 бар
(36,25 пси)
150 - 300
5,9 - 11,8
145
5,7
465
18,1
510
20
80
2,8
2,5
5,5
RDK 30/60
1440007900
2,5 бар
(36,25 пси)
300 - 600
11,8 - 23,4
295
11,6
735
28,9
780
30,4
508
18
7,3
16,1
RDK 60/120
1480004800
1,5 бар
(21,75 пси)
600 - 1.200
23,4 - 47,2
580
22,8
1.320
52
1.365
53,7
2.475
87,4
27
59,5
RDK 2,5 бар - испытательное противодавление 10 м водн. ст.
RDK 1,5 бар - испытательное противодавление 5 м водн. ст.
Сохраняем за собой право на внесение технических изменений в рамках
улучшения изделия.
