Пневмозаглушки VETTER для перекрытия и испытаний трубопроводов
Страница 18/35

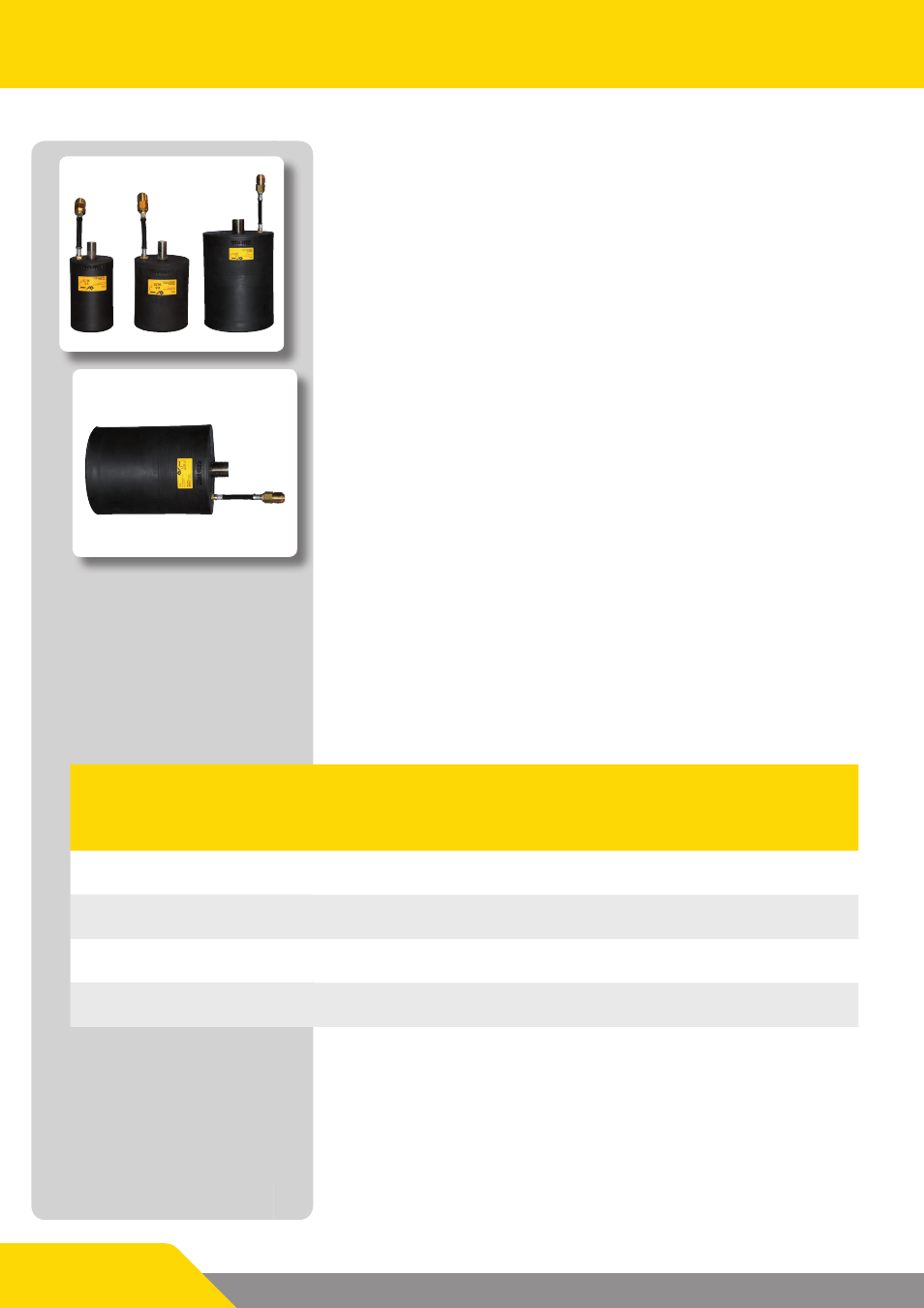

6.2 Пневмозаглушки Vetter на 2,5 бар
для испытаний трубопроводов небольших
диаметров
Описание
Пневмозаглушки Vetter на 2,5 бар для испытаний трубопроводов
небольших диаметров могут применяться для испытания,
перекрытия и обвода либо отвода при выполнении работ по ремонту
и профилактическому обслуживанию, например, при проведении
испытаний на герметичность, проверке, техническом обслуживании
и чистке каналов.
9
При использовании короткой пневмозаглушки соблюдайте
максимальное допустимое противодавление в 5 м вод. ст. или
0,5 бар.
9
Соедините шланг для накачивания на 2,5 бар с короткой
пневмозаглушкой и фитингом одинарного органа управления
на 2,5 бар.
9
Полностью вставьте короткую пневмозаглушку в трубопровод и
зафиксируйте ее соответствующим образом для предотвращения
выбрасывания, например, с помощью перекрытия.
9
Накачивание короткой пневмозаглушки для испытаний
трубопроводов может выполняться в порядке, описанном в
главе 4.
Технические характеристики
Пневмозаглушки на
2,5 бар для испытаний
трубопроводов
небольших диаметров
устройствo
ввода
Диаметр
трубы
мм /
дюймы
Диаметр
мм /
дюймы
Длина
цилиндра
мм /
дюймы
Общая
длина
мм /
дюймы
Необходимое
количество
воздуха
литры /
куб. футы
Вес, ок.
кг /
фунты
PDK 4/7
1441000701
6 мм
0,2
дюймы
40 - 70
1,6 - 2,8
37
1,5
155
6,1
250
9,8
3,5
0,12
0,4
0,9
PDK 10/15
1441035400
1/2“
100 - 150
3,9 - 5,9
90
3,5
150
5,9
300*
11,8*
2
0,07
1
2,2
PDK 12,5/20
1441035200
1/2“
125 - 200
5 - 7,8
115
4,5
150
5,9
300*
11,8*
4,4
0,16
1,2
2,6
PDK 20/30
1441035300
1“
200 - 300
7,8 - 11,8
185
7,2
250
9,8
410*
16*
18
0,64
4,5
9,9
* с удлинителем клапана
Унифицированное испытательное противодавление 10 м вод. ст.
Сохраняем за собой право на внесение технических изменений в рамках
улучшения изделия.
