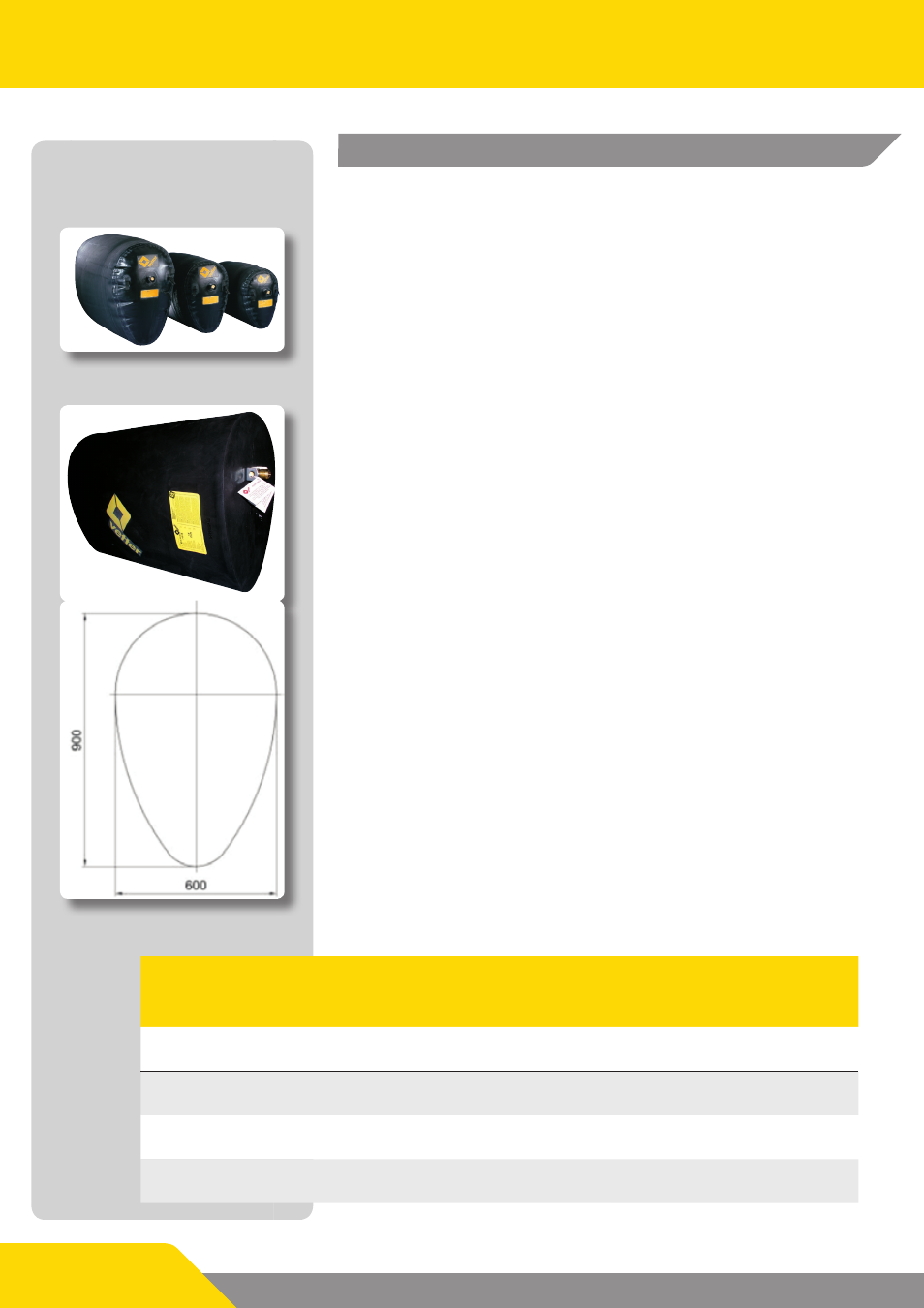

7. Овальные профили VETTER
7.1 Пневмозаглушки Vetter овального профиля
на 1 и 1,5 бар
Пневмозаглушки Vetter овального профиля на 1 и 1,5 бар можно
использовать для перекрытия трубопроводов и каналов с
овальными профилями при выполнении работ по ремонту и
профилактическому обслуживанию, например, при проверке,
техническом обслуживании и чистке каналов.
9 Соблюдайте указанные размеры заглушек овального профиля:
например, EDK 60/90 - первая цифра обозначает диаметр в см
в верхней части профиля, вторая цифра обозначает величину
внутренней высоты овального профиля в см (см. чертеж внизу).
9 При использовании пневмозаглушки овального профиля
соблюдайте максимальное допустимое противодавление в 5 м
вод. ст. или 0,5 бар.
Пневмозаглушки Vetter овального профиля на 1 бар можно свернуть
в ненакачанном состоянии таким образом, чтобы они проходили в
стандартное отверстие шахты (600 мм).
Пневмозаглушки овального профиля EDK 35/52,5 -50/75, 1,5 бар,
могут применяться для профилей с различными размерами.
Пневмозаглушки овального профиля на 1 бар могут применяться
для соответствующих указанных размеров.
9 Соедините шланг для накачивания на 1,5 бар (вставной ниппель/
муфта) или на 1 бар (кулачковая муфта) с соединительной
муфтой пневмозаглушки овального профиля на 1,5 или 1 бар и
соединительным ниппелем/муфтой органа управления на
1,5 или 1 бар.
9 Полностью вставьте пневмозаглушку в трубопровод и
зафиксируйте ее соответствующим образом для предотвращения
выбрасывания, например, с помощью перекрытия.
9 Накачивание пневмозаглушки для испытаний трубопроводов
может выполняться в порядке, описанном в главе 4.
Технические характеристики
Пневмозаглушки
овального
профиля
Сечение трубы
мм / дюймы
Длина
цилиндра
мм / дюймы
Общая
длина
мм / дюймы
Необходимое
количество воздуха
литры / куб. футы
Вес, ок.
кг / фунты
EDK 35/52,5 - 50/75
1420000101
1,5 бар
(21,75 пси)
350/525 - 500/750
14/21 - 20/30
600
23,4
645
25,4
250
8,8
8
17,6
EDK 60/90
1420000300
1 бар
(14,5 пси)
600/900
23,4/35
1.200
47,2
1.400
55,1
840
29,7
17
37,5
EDK 70/105
1420000400
1 бар
(14,5 пси)
700/1.050
28/41
1.200
47,2
1.450
57,1
1.400
49,4
20
44,1
EDK 90/135
1420000500
1 бар
(14,5 пси)
900/1.350
35/53
1.800
70,2
2.200
86,6
2.640
93,2
26
57,3
Унифицированное испытательное противодавление 5 м вод. ст.
Сохраняем за собой право на внесение технических изменений в рамках улучшения изделия.
Пневмозаглушка овального
профиля на 1 бар
Пневмозаглушка овального
профиля на 1,5 бар
