Установка и замена компонентов
241
Порядок установки жесткого диска SAS описан ниже.
a
Подсоедините кабель питания к разъему SAS.
b
Подсоедините разъем SAS к жесткому диску.
c
Подсоедините другой конец кабеля SAS к плате контроллера SAS.
9
Убедитесь, что ко всем разъемам надежно подсоединены кабели.
10
Установите на место крышку корпуса компьютера (смотрите раздел
«
Обратная установка крышки корпуса компьютера» на стр. 313).
ВНИМАНИЕ.
Чтобы подсоединить сетевой кабель, сначала
подсоедините его к сетевому порту или устройству, а затем к компьютеру.

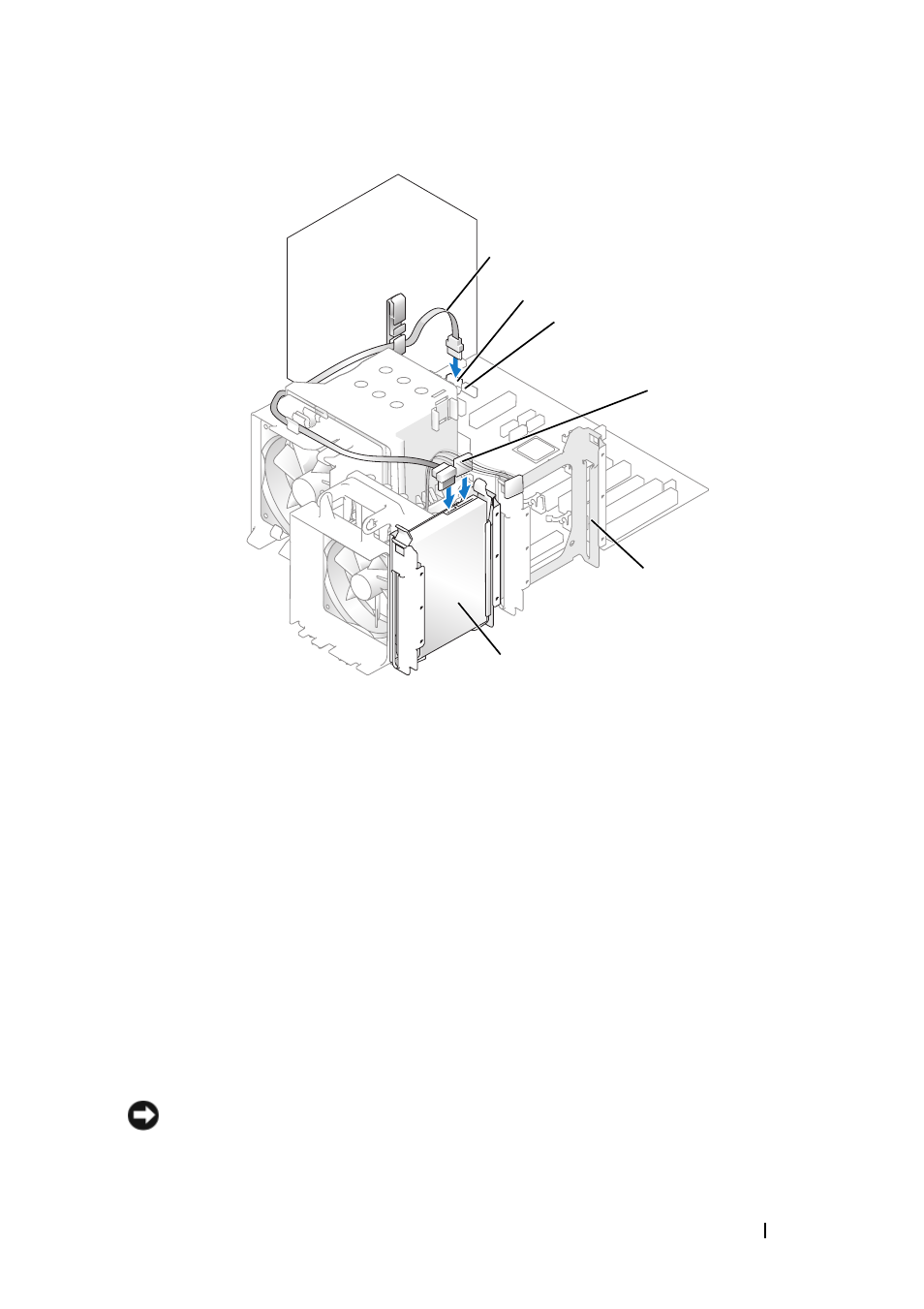

1
последовательный кабель ATA 2
разъем SATA0
3
разъем SATA1
4
кабель питания
5
отсек дополнительного
жесткого диска
6
жесткий диск в отсеке
основного жесткого диска
6
4
1
2
5
3
