Dell Precision T3400 (Late 2007) - Инструкция (Страница 191)

Установка и замена компонентов 191

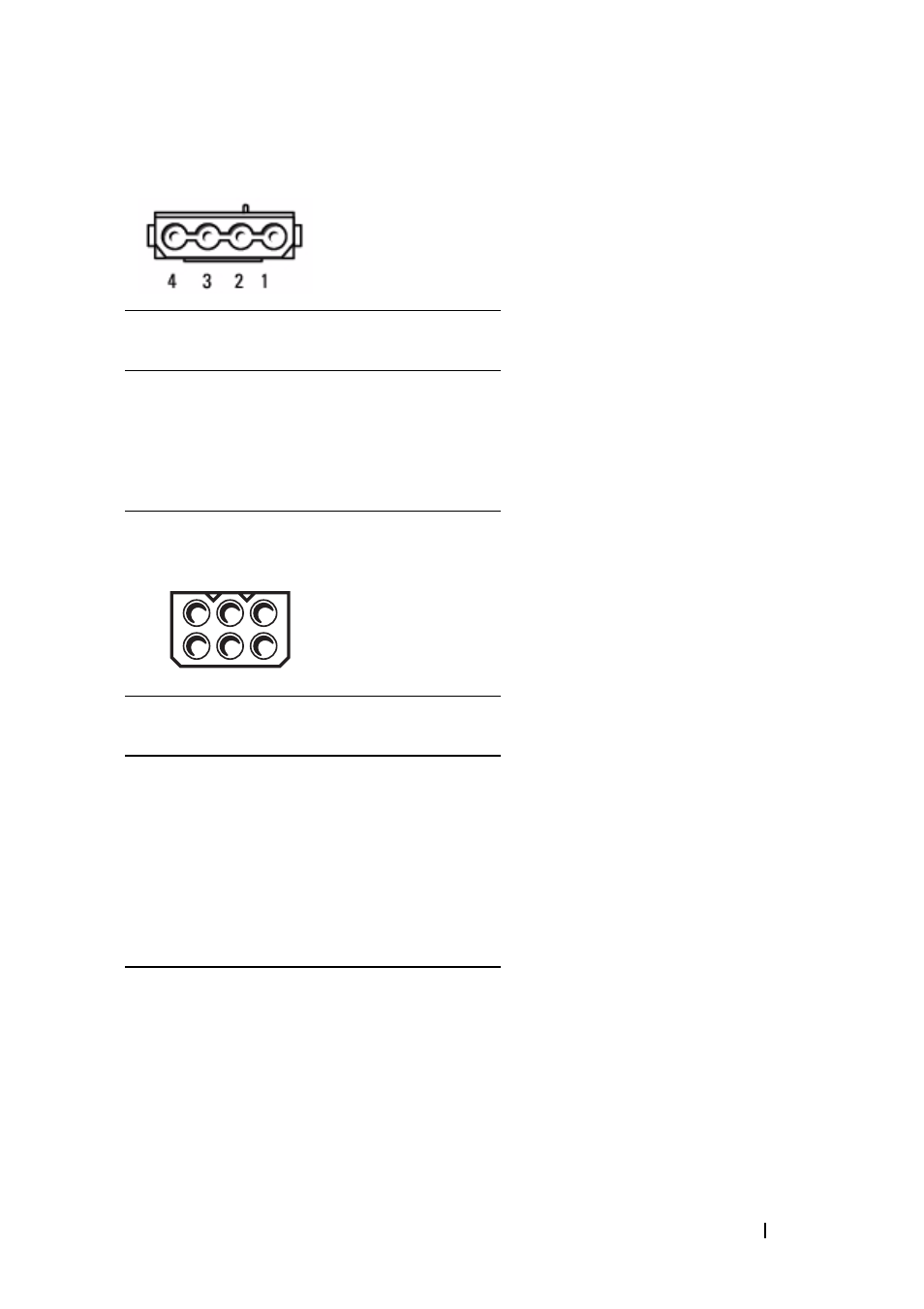

Разъем питания постоянным током P10
Разъем питания постоянным током P12
Номер
контакта
Название
сигнала
Провод 18
AWG
1 +12 VADC
Желтый
2 COM
Черный
3 COM
Черный
4 +5 VDC
Красный
Номер
контакта
Название
сигнала
Провод 18
AWG
1 +12 VBDC
Белый
2 +12 VBDC
Белый
3 +12 VBDC
Белый
4 COM
Черный
5 COM
Черный
6 COM
Черный
