Установка и замена компонентов 235

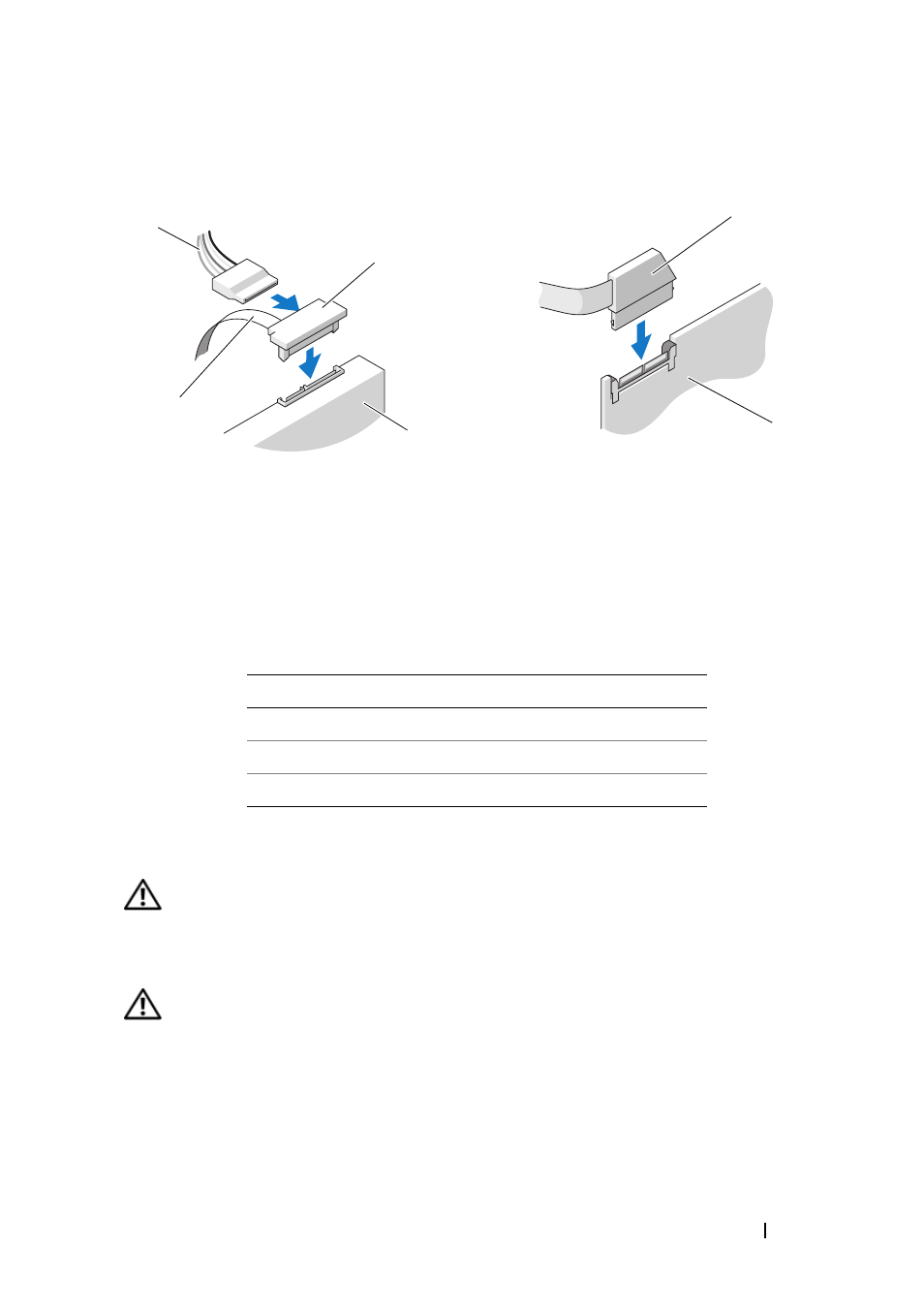

Разъемы кабеля передачи данных SAS
Цвет кабелей дисководов и дисков
Жесткий диск
ПРЕДУПРЕЖДЕНИЕ. Перед тем как приступить к выполнению
операций данного раздела, выполните инструкции по технике
безопасности, описанные в Информационном руководстве по
продуктам.
ПРЕДУПРЕЖДЕНИЕ. Для конфигураций с тремя жесткими
дисками SAS необходимо обязательно установить дополнительный
вентилятор (смотрите раздел «Установка дополнительного
вентилятора» на стр. 257).
1
кабель питания
2
разъем SAS
3
диск SAS
4
кабель передачи данных SAS
5
разъем SAS
6
дополнительная плата
контроллера PCI Express SAS
Устройство Цвет
Жесткий диск синий кабель
Дисковод гибких дисков черный язычок
Оптический дисковод
оранжевый кабель
1
2
5
3
6
4
