190
Установка и замена компонентов

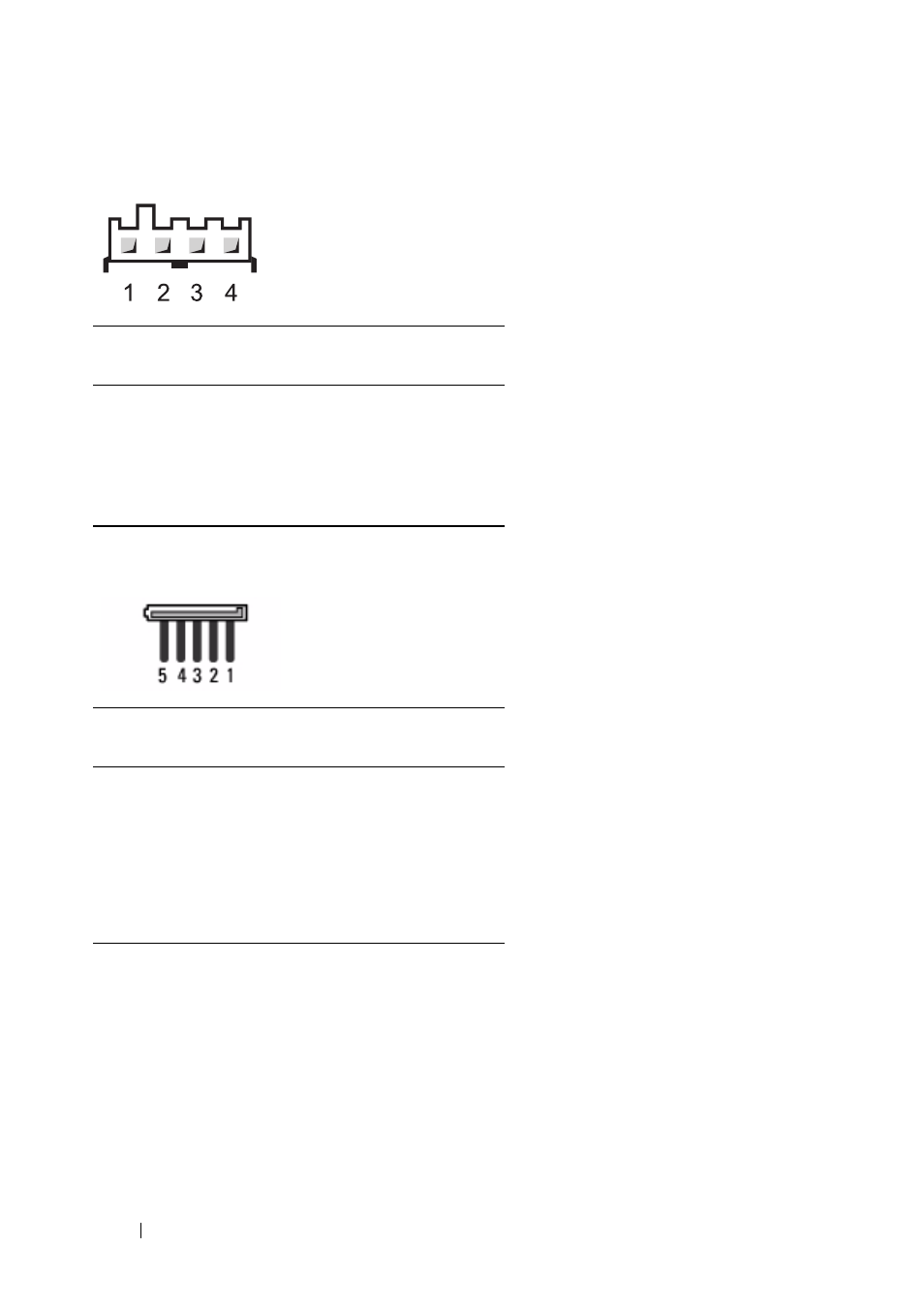

Разъем питания постоянным током P7
Разъемы питания постоянным током DC P8, P9, P13 и P14
Номер
контакта
Название
сигнала
Провод 22
AWG
1
+5 VDC
Красный
2
COM
Черный
3
COM
Черный
4
+12 VADC
Желтый
Номер
контакта
Название
сигнала
Провод 18
AWG
1
+3,3 VDC
Оранжевый
2
COM
Черный
3
+5 VDC
Красный
4
COM
Черный
5
+12 VBDC
Белый
