Назад на страницу содержания
Разъем USB
Руководство по обслуживанию компьютера Dell Studio™ 1557/1558
Извлечение разъема USB
Установка разъема USB
Извлечение разъема USB
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Выньте оптический дисковод (см. раздел Извлечение оптического дисковода ).
3. Извлеките разъем адаптера переменного тока (см. раздел Снятие разъема адаптера переменного тока ).
4. Выверните винт , которым крепится разъем USB.
5. Извлеките соединительный кабель USB из направляющего желобка.
6. Отсоедините соединительный кабель USB от разъема на системной плате.
7. Приподнимите разъем и кабель USB и извлеките их из основания компьютера.
Установка разъема USB
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Установите разъем и кабель USB в основание компьютера.
3. Вверните обратно винт , которым крепится разъем USB.
4. Уложите соединительный кабель USB в направляющий желобок.
ОСТОРОЖНО . Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности ,
прилагаемыми к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Заземлитесь для предотвращения возникновения электростатического разряда , надев антистатический браслет или
периодически прикасаясь к некрашеной металлической поверхности , например к разъему на задней панели компьютера.
ВНИМАНИЕ . Ремонт компьютера должен выполнять только квалифицированный специалист . На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется .
ВНИМАНИЕ . Во избежание повреждения системной платы выньте основной аккумулятор (см. раздел Подготовка к работе с внутренними
компонентами компьютера ) перед началом работы с внутренними компонентами компьютера.

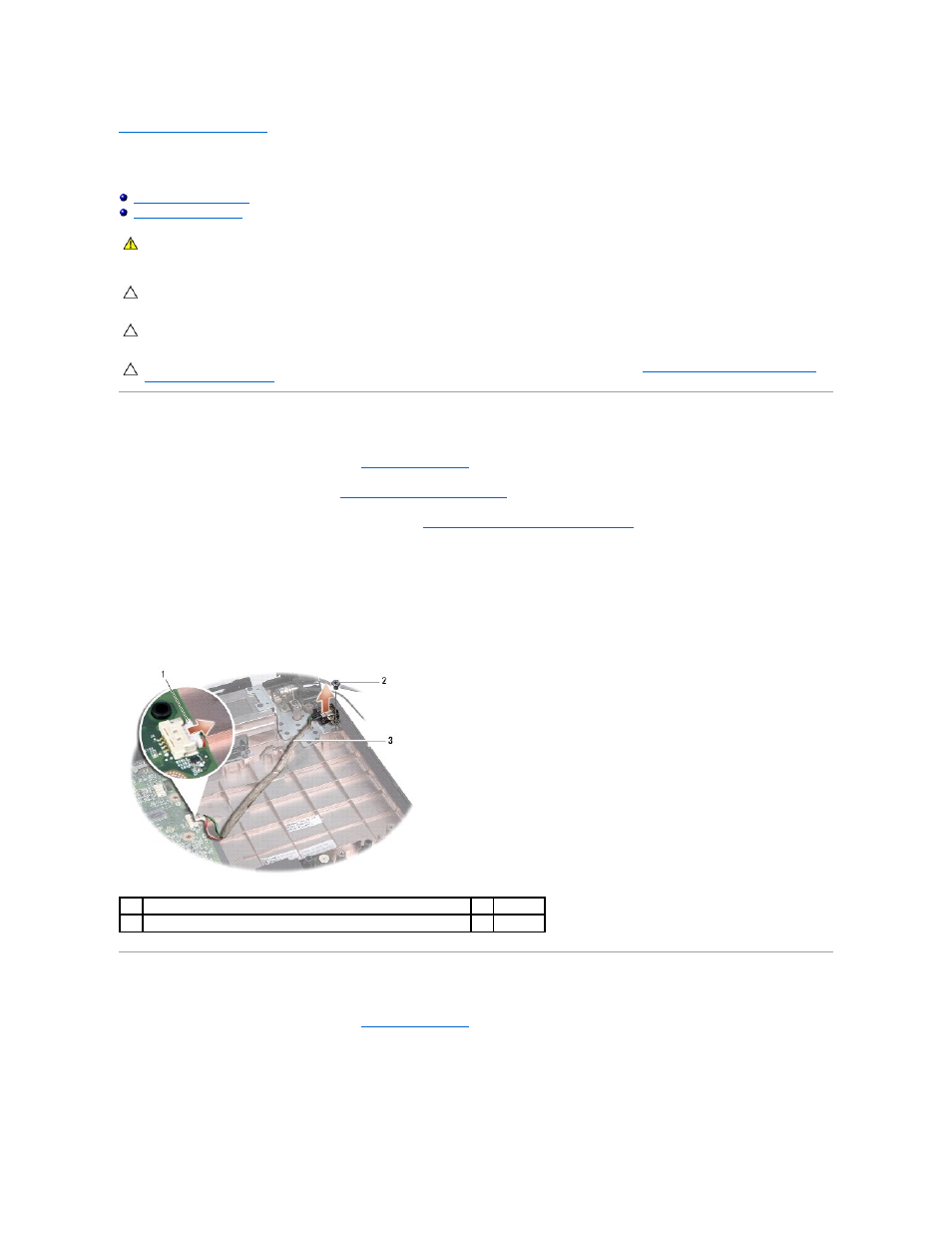

1 соединительный кабель USB 2 винт
3 укладка соединительного кабеля USB
