Разъем адаптера переменного тока
Руководство по обслуживанию компьютера Dell Studio™ 1557/1558
Снятие разъема адаптера переменного тока
Установка разъема адаптера переменного тока
Снятие разъема адаптера переменного тока
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Выньте оптический дисковод (см. раздел Извлечение оптического дисковода ).
3. Выверните винт , которым крепится разъем адаптера переменного тока.
4. Извлеките кабель адаптера переменного тока из направляющего желобка .
5. Отсоедините кабель адаптера переменного тока от разъема на системной плате .
6. Приподнимите разъем и кабель адаптера переменного тока и извлеките их из основания компьютера .
Установка разъема адаптера переменного тока
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Установите разъем адаптера переменного тока в основание компьютера .
3. Вверните обратно винт , которым крепится разъем адаптера переменного тока.
4. Уложите кабель адаптера переменного тока в направляющий желобок .
5. Подсоедините кабель адаптера переменного тока к разъему на системной плате .
ОСТОРОЖНО . Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности ,
прилагаемыми к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Заземлитесь для предотвращения возникновения электростатического разряда , надев антистатический браслет или
периодически прикасаясь к некрашеной металлической поверхности , например к разъему на задней панели компьютера
ВНИМАНИЕ . Ремонт компьютера должен выполнять только квалифицированный специалист . На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется .
ВНИМАНИЕ . Во избежание повреждения системной платы выньте основной аккумулятор (см. раздел Подготовка к работе с внутренними
компонентами компьютера ) перед началом работы с внутренними компонентами компьютера.

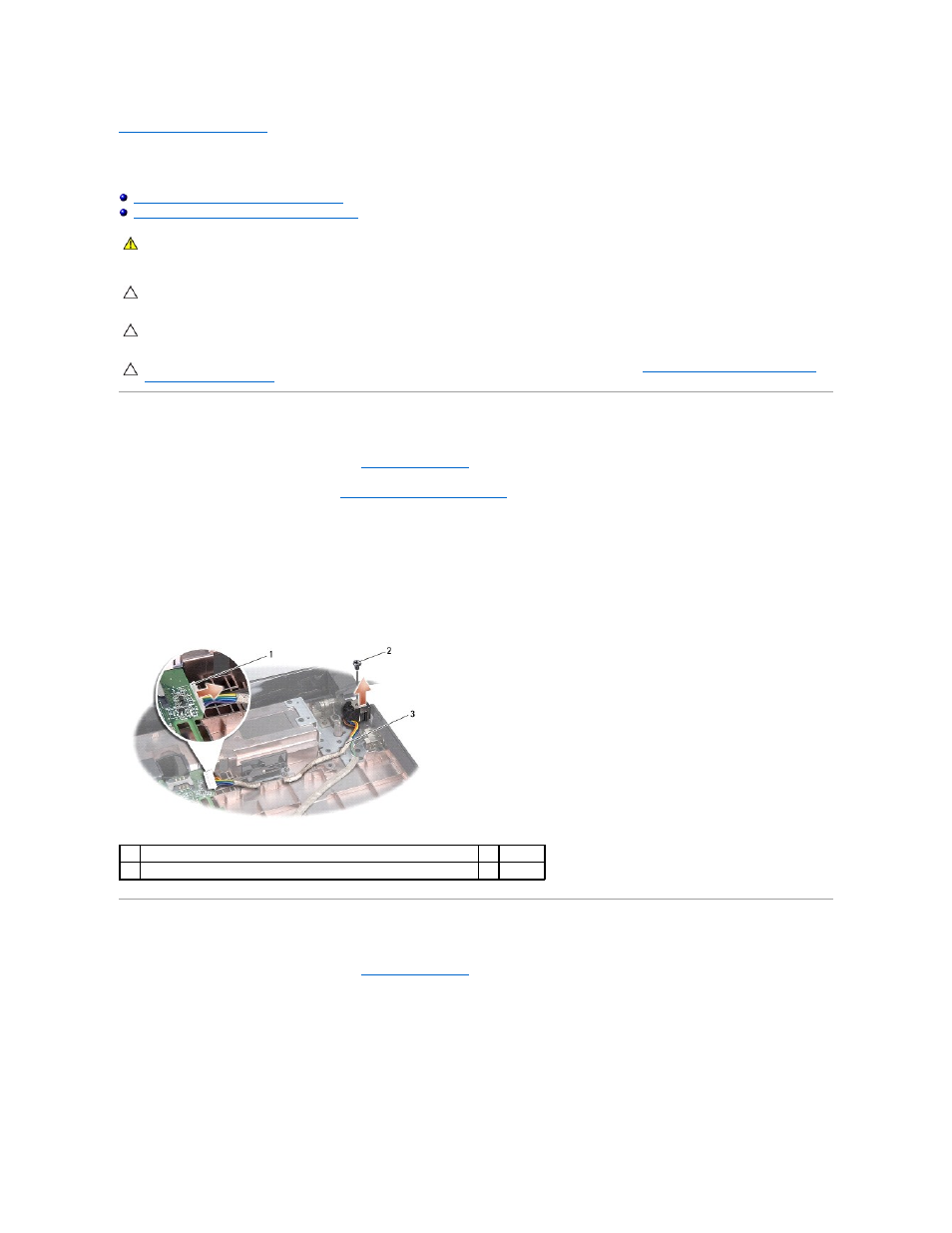

1 разъем кабеля адаптера переменного тока 2 винт
3 укладка кабеля
