Dell Studio 1558 (Early 2010) - Инструкция (Страница 19)

3. Вверните обратно четыре винта (по два с каждой стороны панели дисплея), чтобы прикрепить скобы панели дисплея к панели дисплея.
4. Подсоедините кабель камеры к разъему на камере .
5. Совместите резьбовые отверстия на скобе дисплея с резьбовыми отверстиями и направляющими штифтами на крышке дисплея и осторожно
опустите панель дисплея на место
.
6. Вверните обратно четыре винта , которыми панель дисплея крепится к крышке дисплея.
7. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели ).
8. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе ).

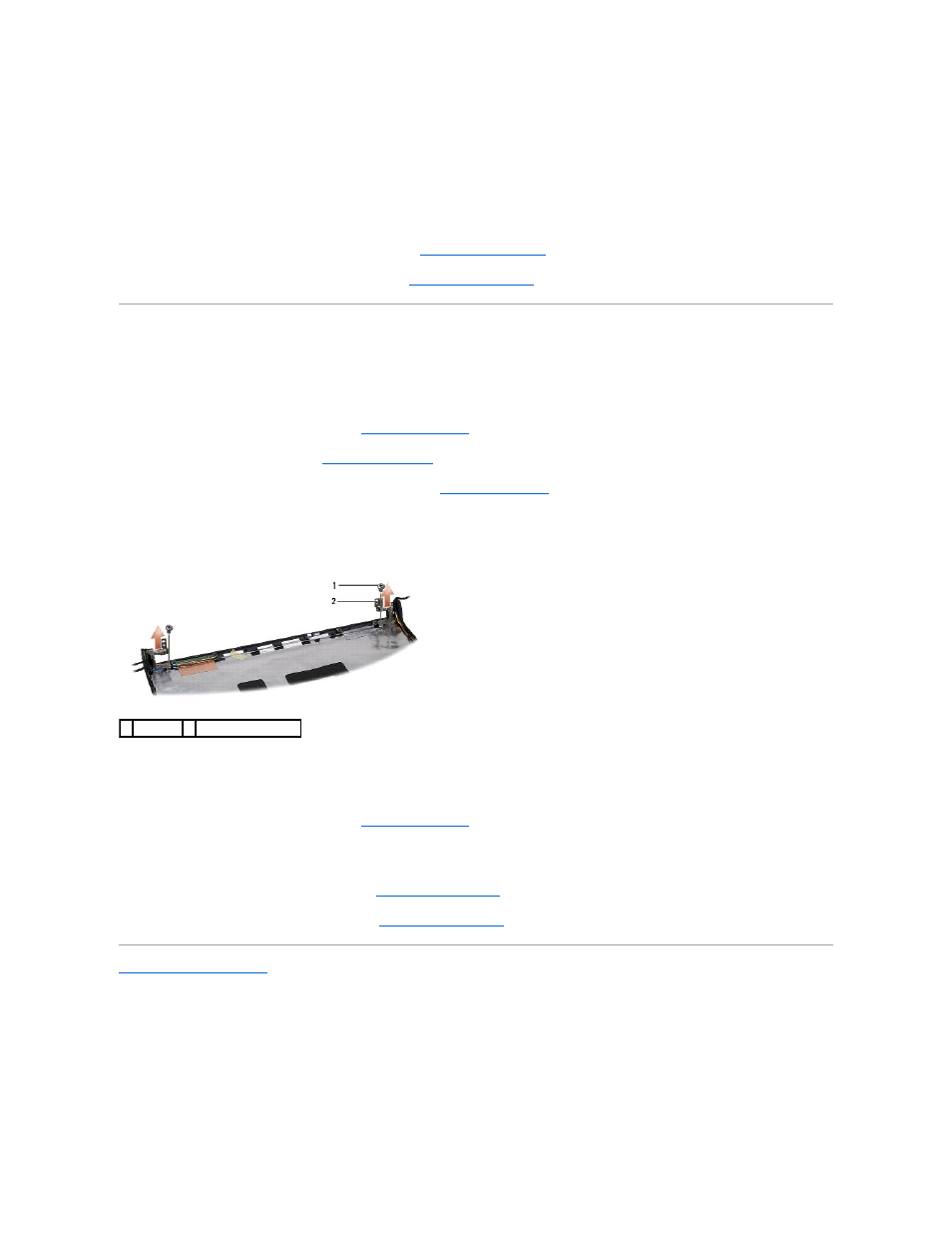

Шарниры дисплея
Снятие шарниров дисплея
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
3. Снимите панель дисплея , не снимая скобу дисплея (см. раздел Снятие панели дисплея ).
4. Выверните два винта (по одному с каждой стороны), которыми шарниры дисплея крепятся к крышке дисплея.
5. Извлеките шарниры дисплея .
Установка шарниров дисплея
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Совместите отверстия на шарнирах дисплея с отверстиями на крышке дисплея и вверните обратно два винта (по одному с каждой стороны),
которыми шарниры дисплея крепятся к крышке дисплея .
3. Установите на место панель дисплея (см. раздел Установка панели дисплея ).
4. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе ).
Назад на страницу содержания
1 винты (2) 2 шарниры дисплея (2)
