l мобильная широкополосная или беспроводная глобальная сеть (WWAN) — мини-плата нормальной длины
l беспроводная персональная сеть (WPAN) или внутренняя плата с беспроводной технологией Bluetooth — мини-плата нормальной длины
Извлечение мини -платы
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Снимите нижнюю крышку (см. раздел Снятие нижней крышки ).
3. Отсоедините от мини -платы антенные кабели.
4. Выверните винт , которым мини-плата крепится к системной плате.
5. Приподнимите мини -плату и извлеките ее из разъема на системной плате.
ПРИМЕЧАНИЕ . В компьютер одновременно можно установить только две мини -платы нормальной длины и одну мини-плату половинной длины.
ПРИМЕЧАНИЕ . В слот WLAN устанавливается мини-плата половинной длины.
ВНИМАНИЕ . При отключении кабеля тяните его за разъем или за язычок , но не за сам кабель. У некоторых кабелей есть разъемы с
фиксирующими лапками . Перед отсоединением такого кабеля необходимо нажать на них. При разъединении разъемов старайтесь
разносить их по прямой линии , чтобы не погнуть контакты. Перед подключением кабеля убедитесь, что разъемы правильно расположены
относительно друг друга .

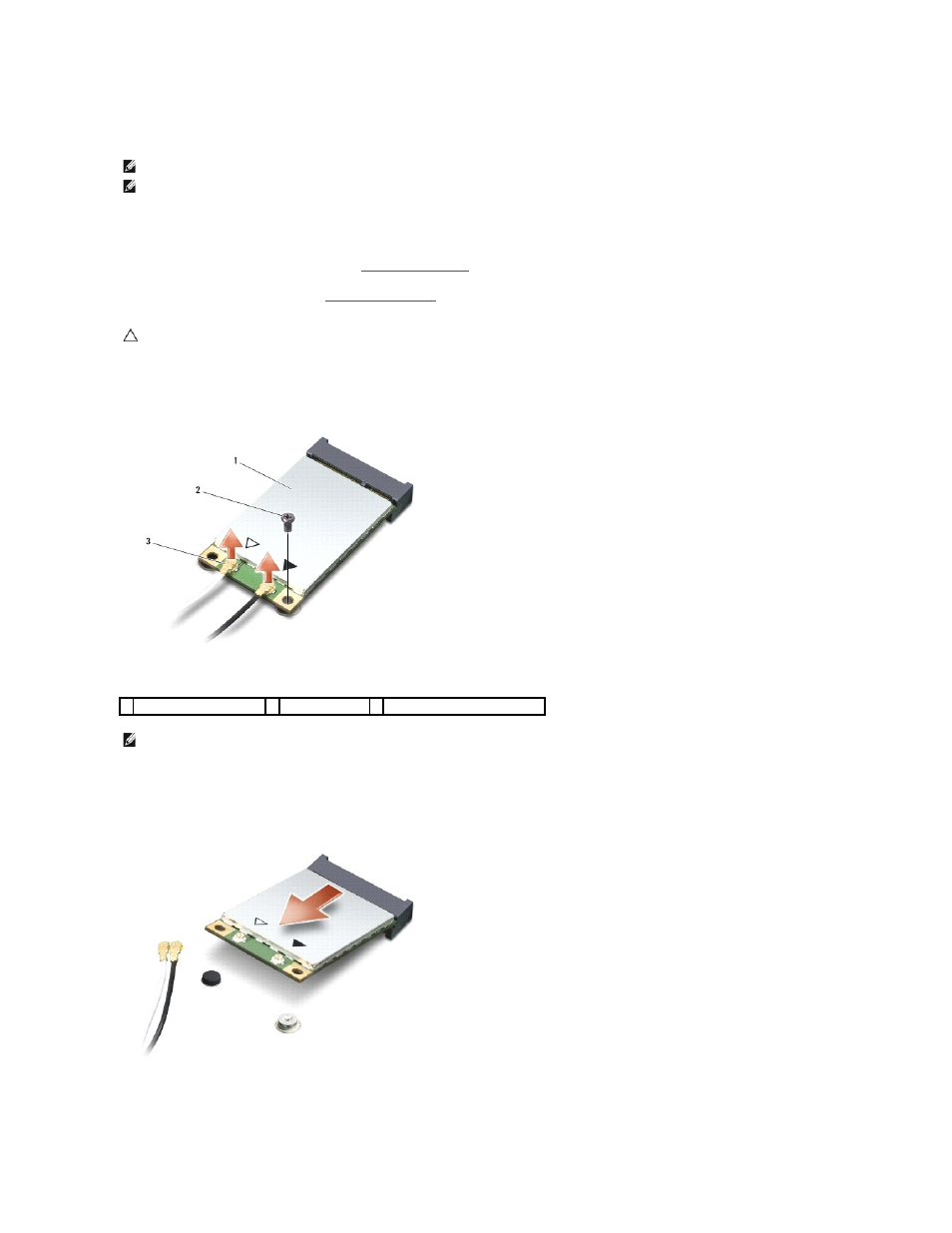

1 мини-плата WWAN/WLAN 2 крепежный винт 3 разъемы антенных кабелей (2)
ПРИМЕЧАНИЕ . Вынимая мини -плату WPAN/UWB, отсоедините от мини-платы синий антенный кабель.
