Страница 38
9.
Осторожно приподнимите упор для рук вдоль заднего края
, возле кронштейнов шарнира, затем осторожно приподнимите упор для рук и
снимите его с компьютера
.
Установка упора для рук
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Совместите упор для рук с основанием компьютера и аккуратно защелкните его
.
3.
Вверните обратно десять винтов на упоре для рук
.
4.
Подсоедините кабель сенсорной панели и кабель динамика к соответствующим разъемам на системной плате
.
5.
Подсоедините кабель дисплея
, кабель камеры и кабель кнопки питания к соответствующим разъемам на системной плате (см. раздел
Установка
дисплея в сборе
).
6.
Проложите антенные кабели через направляющие желобки
(см. раздел
Установка дисплея в сборе
).
7.
Установите на место мини
-плату (или мини-платы) (см. раздел
Замена мини
-платы
).
8.
Вверните обратно восемь винтов на нижней панели компьютера
.
9.
Установите на место нижнюю крышку
(см. раздел
Установка нижней крышки
).
Назад на страницу содержания

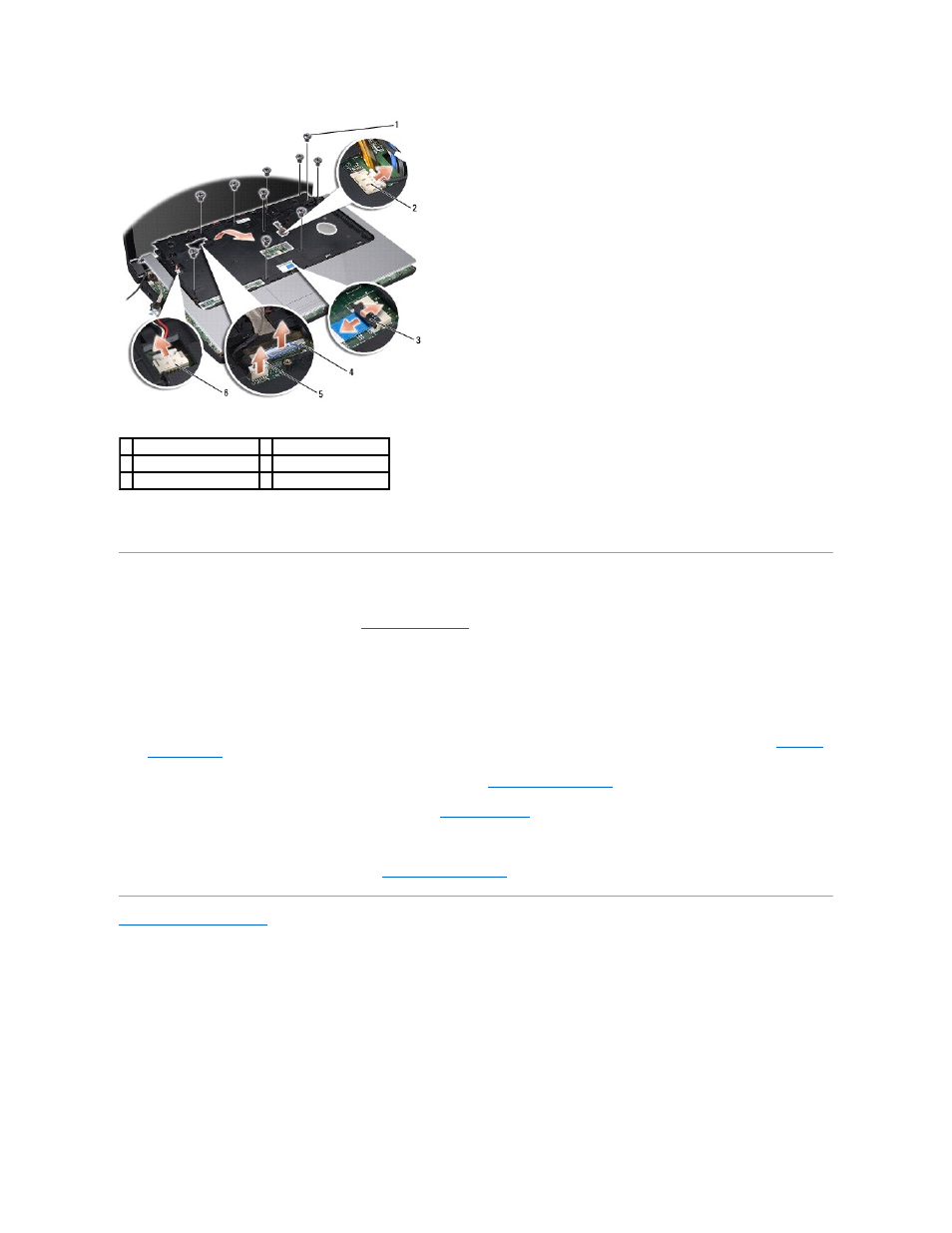

1 винты (10)
2 разъем кнопки питания
3 разъем сенсорной панели 4 разъем кабеля дисплея
5 разъем кабеля камеры
6 разъем динамика
