7. Снимите клавиатуру (смотрите раздел Снятие клавиатуры ).
8. Отсоедините кабель камеры , кабель дисплея и кабель кнопки питания от соответствующих разъемов на системной плате и извлеките их из
направляющих желобков .
9. Вытяните антенные кабели из направляющего отверстия и извлеките их из направляющего желобка .
10. Выверните два винта , которыми дисплей в сборе крепится к основанию компьютера.
11. Приподнимите дисплей в сборе и снимите его с основания компьютера .
Установка дисплея в сборе
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Совместите шарниры дисплея с отверстиями в основании компьютера , а затем опустите дисплей, чтобы он встал на место.
3. Вверните обратно два винта , которыми дисплей в сборе крепится к основанию компьютера.
4. Протяните антенные кабели через направляющее отверстие к основанию компьютера .
5. Закрепите кабель камеры , кабель дисплея и кабель кнопки питания в соответствующих направляющих желобках.
6. Подсоедините кабель камеры , кабель дисплея и кабель кнопки питания к соответствующим разъемам на системной плате.
7. Установите на место клавиатуру (см. раздел Установка клавиатуры ).
8. Установите на место крышку центральной панели (см. раздел Установка крышки центральной панели ).
9. Закройте дисплей и переверните компьютер .
10. Вверните обратно два винта , которыми дисплей в сборе крепится к основанию компьютера.
11. Установите на место мини -плату (или мини-платы) и подсоедините к ней (или к ним) антенные кабели (см. раздел Замена мини -платы ).
12. Установите на место нижнюю крышку (см. раздел Установка нижней крышки ).
Лицевая панель дисплея

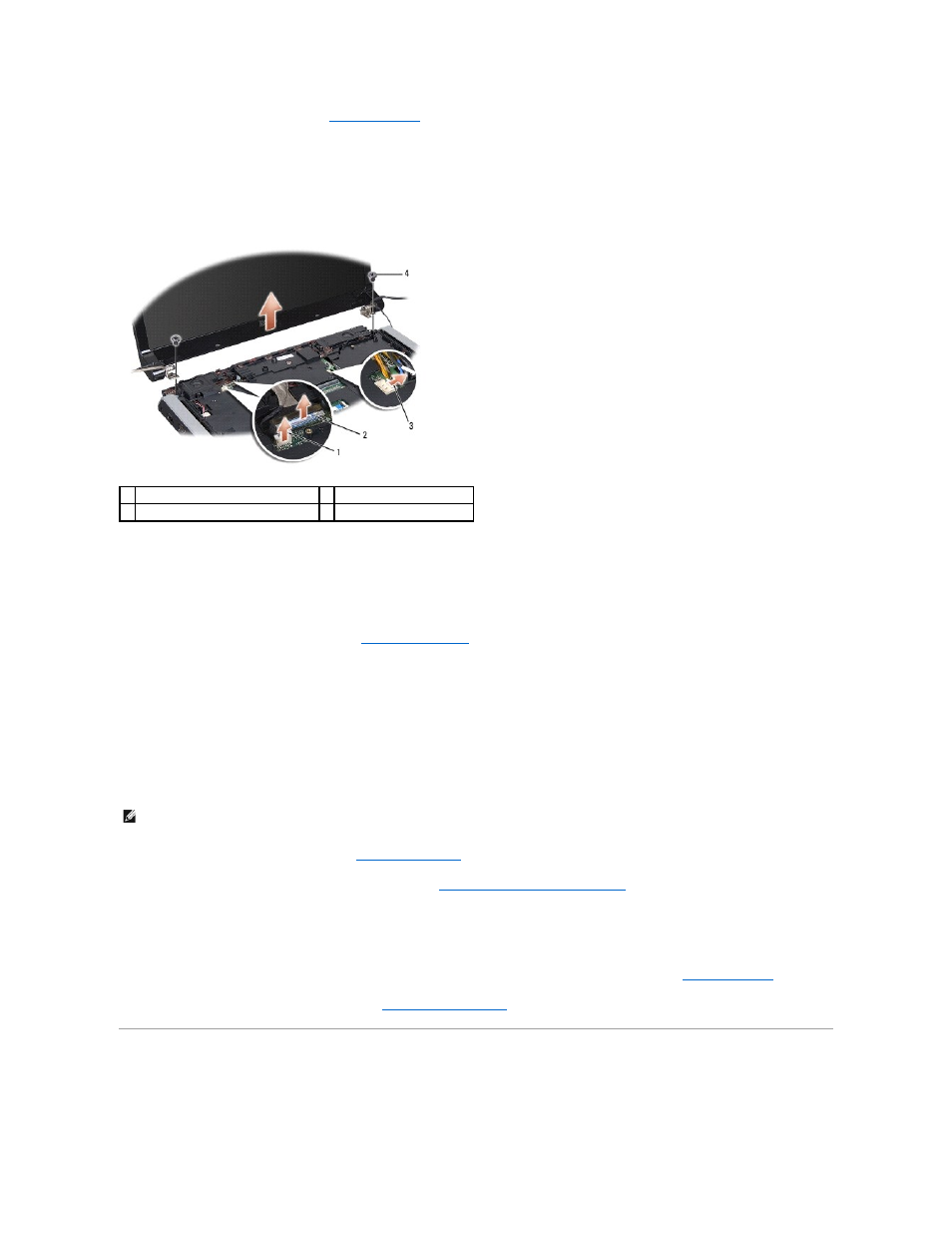

1 разъем кабеля камеры 2 разъем кабеля дисплея
3 разъем кабеля кнопки питания 4 винты (2)
ПРИМЕЧАНИЕ . Убедитесь , что кабели дисплея и камеры правильно уложены и закреплены под направляющими.
